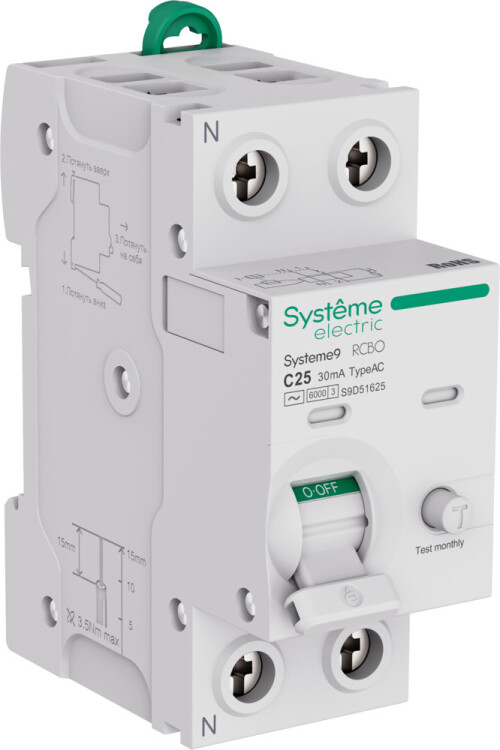

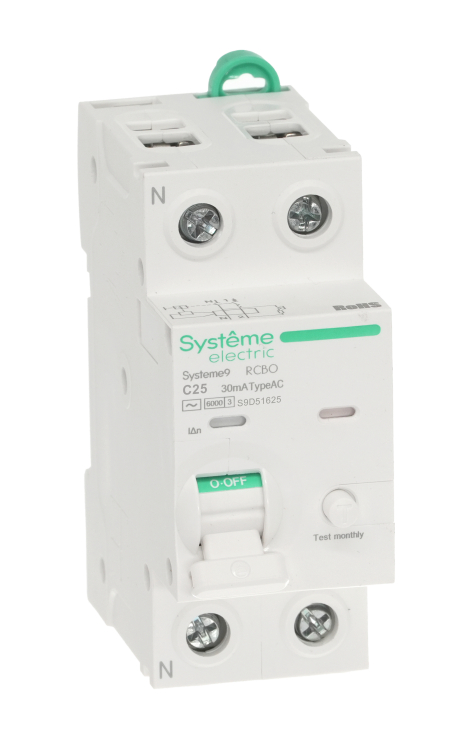

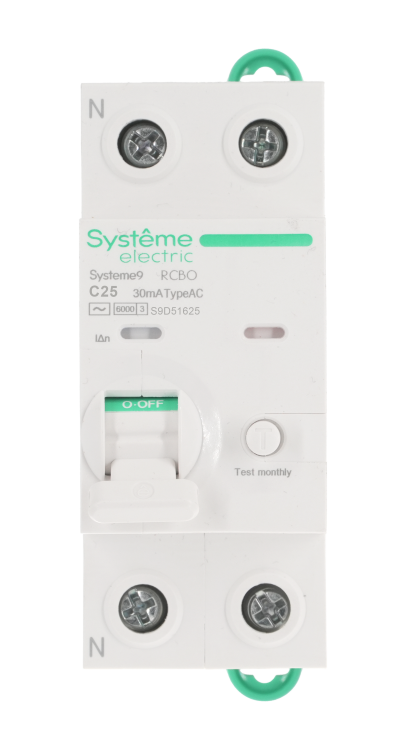

Автоматический выключатель дифференциального тока Systeme Electric S9D51625 Systeme9 (1Р+N, 25 А, характеристика C, тип AC, 30 мА, 6 кА)
Автоматические выключатели дифференциального тока Systeme Electric серии Systeme9 типа RCBO предназначены для защиты людей при косвенном контакте с доступными проводящими частями электроустановок, соединенными с соответствующим заземляющим устройством, и для защиты от сверхтоков электропроводок зданий.
Могут использоваться для обеспечения защиты от пожаров, возникающих вследствие длительного протекания тока повреждения в случае несрабатывания устройств защиты от сверхтоков.
Размеры и вес
| Высота корпуса, мм | 85 |
| Ширина корпуса, мм | 36 |
| Глубина корпуса, мм | 73 |
| Вес изделия, г | 250 |

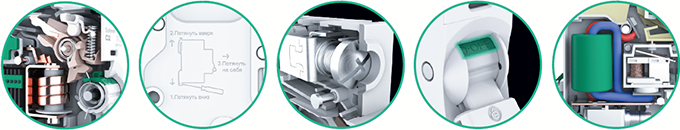

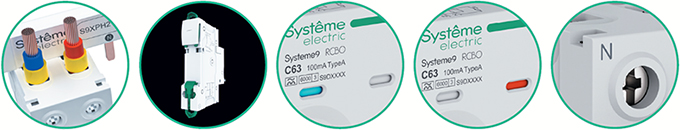

Конструкция и материалы
В конструкцию автоматического выключателя дифференциального тока входят автоматический выключатель и дифференциальный блок электронного типа.
Автоматический выключатель дифференциального тока состоит из электромагнитного и теплового расцепителей, обеспечивающих защиту от токов перегрузки и короткого замыкания, и расцепляющего устройства с дугогасительной камерой.
- Двойные безопасные клеммы раздельного монтажа проводников и шин типа PIN.
- Двухпозиционные защелки с возможностью замены аппарата без снятия шины PIN.
- Индикация срабатывания при появлении тока утечки.
- Индикация срабатывания при возникновении короткого замыкания или перегрузки.
- Нейтраль слева.
- Механизм мгновенного включения.
- Четкая лазерная маркировка и монтажные инструкции нанесены на корпус методом литья.
- Удвоенный относительно требований стандарта момент затяжки клемм.
- Индикация положения главных контактов на рукояти.
- Электромеханический принцип действия.
Принцип действия
- Входной сигнал с измерительного трансформатора подается на электронный усилитель, который управляет катушкой.
Магнитный сердечник этой катушки механически связан с расцепляющим устройством.
При протекании дифференциального тока со значением 0,5*IΔn по проводникам внутри контура дифференциального трансформатора формируется сигнал на отключение, а расцепляющее устройство отключает цепь, тем самым, обесточивая электронный усилитель.
- Когда в защищаемой линии возникает перегрузка, ток перегрузки заставляет биметаллическую пластину теплового расцепителя изогнуться.
Она, в свою очередь, толкает рычаг, воздействующий на механизм свободного расцепления.
Подвижный контакт отходит от неподвижного контакта, осуществляя защиту линии от перегрузки.
- При возникновении в защищаемой линии тока короткого замыкания сердечник электромагнитного расцепителя втягивается и тянет за собой рычаг, который воздействует на механизм свободного расцепления.
Подвижный контакт отходит от неподвижного, защищая, тем самым, линию от воздействия токов короткого замыкания.
Технические характеристики
| Тип изделия | автоматический выключатель дифференциального тока |
| Модульная ширина (шаг 18 мм) | 2 |
| Число полюсов | 1P+N |
| Число защищенных полюсов | 1 |
| Номинальное напряжение, В | АС 230 |
| Частота тока, Гц | 50 / 60 |
| Номинальный ток, А | 25 |
| Характеристика срабатывания (кривая тока) | С |
| Тип тока утечки | АС |
| Номинальный отключающий дифференциальный ток IΔn, мА | 30 |
| Номинальная наибольшая отключающая способность, кА | 6 |
| Номинальная предельная отключающая способность Icu, кА | 6 |
| Номинальная рабочая наибольшая отключающая способность Ics, %Icu | 75 |
| Отключение незащищенной нейтрали (N) совместно с защищенным полюсом | да |
| Устойчивость к импульсному току, кА | 0,25 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 4 |
| Номинальное напряжение изоляции Ui, В | АС 500 |
| Класс токоограничения | 3 |
| Механическая износостойкость, циклов В-О | 20 тыс. |
| Электрическая износостойкость, циклов В-О | 10 тыс. |
| Рабочая температура окружающей среды, °C | -5... +60 |
| Степень защиты от пыли и влаги | IP20 (без пластрона) / IP40 (с пластроном) |
| Степень загрязнения | 3 |
| Тип монтажа | на DIN-рейку |
| Способ присоединения проводников | ввод сверху, для стационарной установки |
| Максимальное сечение подключаемых проводников, кв.мм | 16 (гибкий многопроволочный) / 25 (жесткий однопроволочный) |
