Описание и характеристики
Выключатель-разъединитель OptiSwitch DI-63-3 КЭАЗ (3Р, 63 А)
Выключатели-разъединители КЭАЗ серии OptiSwitch DI предназначены для включения, пропускания и отключения нагрузки электрических цепей переменного тока напряжением до 690 В и применения в шкафах систем распределения и управления в качестве главного и секционного выключателя, аварийного выключателя или переключателя нагрузки, а также в другом низковольтном оборудовании распределения и передачи электроэнергии.
Соответствуют ГОСТ IEC 60947-3.
Размеры и вес
| Высота корпуса, мм | 81 |
| Ширина корпуса, мм | 36 |
| Глубинга корпуса, мм | 79 |
| Вес изделия, кг | 0,13 |

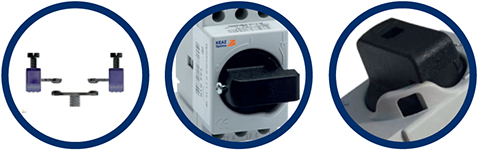

Конструкция и материалы
- Трехполюсные выключатели-разъединители с номинальным током до 63 А занимают на DIN-рейке место равное двум стандартным полюсам.
- Установка и снятие четвертого полюса, а также установка полюсов нейтрали и заземления является быстрой и простой операцией, не требующей применения специального инструмента.
- Установка на DIN-рейку и демонтаж выключателей-разъединителей выполняются без применения иннструментов легким нажатием на разъединитель.
- Двойной разрыв позволяет гарантировать полное обесточивание отключаемой линии.
- Эргономичная несъемная рукоятка.
- Блокировка рукоятки.
Технические характеристики
| Артикул | 332067 |
| Тип изделия | выключатель-разъединитель |
| Наличие привода | ручной |
| Тип элемента управления | рукоятка поворотная короткая (узкий хват) |
| Положение рукоятки | 0 - I |
| Число направлений коммутации | 1 |
| Модульная ширина (шаг 18 мм) | 2 |
| Число полюсов | 3P |
| Номинальное рабочее напряжение переменного тока Ue, В | 690 |
| Номинальный ток In, А | 63 |
| Номинальная включающая способность при 415 В Icm, А | 630 |
| Номинальная отключающая способность при 415 В Ics, А | 504 |
| Мощность при АС-23, кВт | 29 (415 В) / 35 (500 В) / 48 (690 В) |
| Ток короткого замыкания 1 сек. Icw, кА | 1,1 |
| Номинальное напряжение изоляции Ui, В | 1500 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 4 |
| Дополнительный предохранитель с характеристикой gG, А | 63 |
| Действующее значение тока короткого замыкания, кА | 10 |
| Потери мощности на полюс, Вт | 0,8 |
| Механический ресурс, циклов | 10 тыс. |
| Электрический ресурс, циклов | 1,5 тыс. |
| Диапазон рабочих температур, °C | -20... +40 |
| Степень защиты от пыли и влаги | IP00 |
| Климатическое исполнение и категория размещения | У3 (ГОСТ 15150) |
| Тип монтажа | на DIN-рейку / на монтажную поверхность |
| Тип подключения | винтовое соединение |
| Максимальное сечение подключаемых проводников, кв.мм | 16 |
