Описание и характеристики

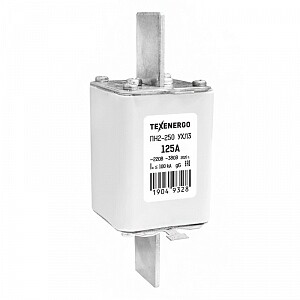

Предохранитель плавкий ПН2 с неразборной плавкой вставкой предназначены для защиты электрооборудования промышленных установок и электрических сетей трёхфазного переменного тока напряжением 380В частотой 50 и 60 Гц и цепей постоянного тока с номинальным напряжением 220В при перегрузках и коротких замыканиях.
Комплектность предохранителей ПН-2
Предохранители ПН-2 в сборе включают в себя плавкую вставку, контактных оснований и изоляторную основу.
- Плавкая вставка состоит из изолятора (оболочки), заполненного кварцевым песком и плавкого элемента. При увеличении тока выше номинального, плавкий элемент перегорает, песок срабатывает вместо дугогасительной камеры, контакт прерывается.
- Контактные основания констурктивно представляют из себя медные или луженые пластины для крепления вставки к изолятору и проводникам.
- Изоляторная основа - изолятор А632
Основные сферы применения ПН-2
- Вводно-распределительные устройства
- комплектно-трансформаторые подстаниции КСО и щиты учетно распределительные
В настоящий момент ПН-2 используются в основном для замены, на новом оборудовании преимущественно испольуются предохранители ППН
Характеристики |
ПН 2-100-10 |
ПН 2-250-10 |
ПН 2-400-10 |
Номинальный ток |
100 |
250 |
400 |
Номинальный ток плавкой вставки |
31,5А 40А 50А 63А 80А 100А |
80А 100А 125А 160А 200А 250А |
200А 250А 315А 355А 400А |
Номин. ток отключ. кА Un~380В |
100 кА |
100 кА |
40 кА |
Номин. ток отключ. кА Un=220В |
100 кА |
100 кА |
60 кА |
Масса предохранителя |
0,48 кг |
0,85 кг |
1,54 кг |
Масса вставки |
0,3 кг |
0,49 кг |
0,95 кг |
Расшифровка обозначений
ПН-2 – Х1 Х2 Х3 Х4
ПН-2 – предохранитель с наполнителем;
Х1 – номинальный ток контакта основания;
Х2 – условное обозначение способа монтажа предохранителей и способа присоединения внешних проводников к выводам предохранителя: 1 – на основаниях комплектного устройства;
Х3 – условное обозначение наличия указателя срабатывания и свободных контактов: 0 – без указателя срабатывания и свободных контактов;
Х4 – условное обозначение климатического исполнения и категории размещения: У3, УХЛ4, Т3;
