Описание и характеристики

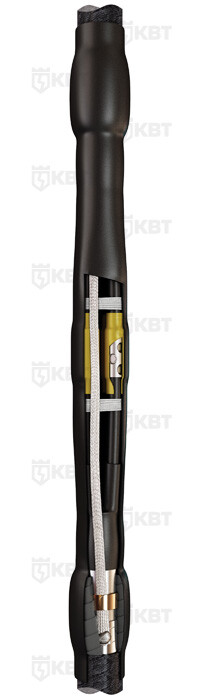

Муфта кабельная соединительная 4СТп-1-70/120(Б) КВТ
Соединительные кабельные муфты 4СТп-1 предназначены для соединения четырехжильного кабеля с бумажной маслопропитанной или пластмассовой изоляцией, с броней или без брони, с общей алюминиевой или свинцовой оболочкой, на напряжение до 1 кВ.
Муфты 4СТп-1 подходят для монтажа следующих типов кабеля: ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв.
Соответствуют требованиям ГОСТ 34839-2022.
Отличаются высоким качеством комплектующих и используемых композиционных материалов.
Конструкция и материалы
- Соединительные изолирующие манжеты обеспечивают надежную и качественную изоляцию мест соединения жил кабеля.
- Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет, перчаток и кожуха, обеспечивает полную герметичность муфты после монтажа.
- Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется комбинированным способом.
Базовая комплектация включает в себя пружины постоянного давления, используемые для крепежа провода заземления к металлическим оболочкам.
Крепеж на бронелентах осуществляется методом пайки (комбинированная система заземления). - При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать комплект заземления, соответствующий выбранной муфте.
- Наличие пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемого кабеля обеспечивает быстрый и надежный монтаж.
Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя "А". - Комплект муфты универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители.
- Все полимерные композиции, использованные для производства термоусаживаемых компонентов КВТ, не содержат галогенов.
Технические характеристики
| Артикул | 50110 |
| Тип изделия | муфта кабельная соединительная |
| Технология монтажа | термоусадка |
| Максимальное рабочее напряжение, кВ | 1,0 |
| Тип кабеля | с броней / без брони |
| Изоляция кабеля | бумажная маслопропитанная |
| Количество жил в кабеле | 4 |
| Сечение жил, кв.мм | 70 / 95 / 120 |
| Система заземления | комбинированная |
| Температура эксплуатации, °C | -50... +50 |
| Тип установки | внутренняя, наружная |
| Марки монтируемого кабеля | ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, (А)СКл |
| В комплекте | болтовые наконечники |
| Инструмент для монтажа | пропановая горелка, набор для срыва головок болтовых наконечников и соединителей |
