Описание и характеристики

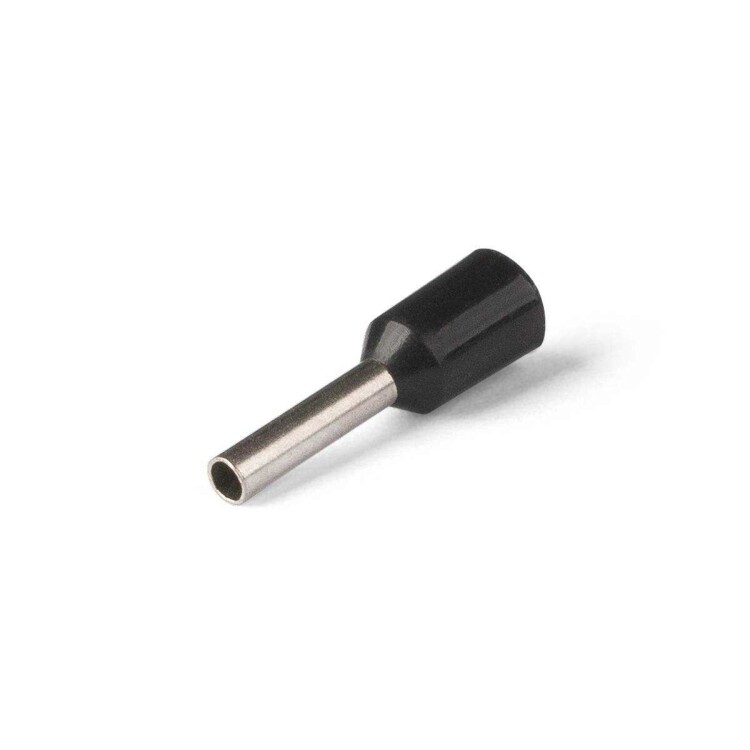

Наконечник штыревой втулочный изолированный НШвИ 1,5-8 черный
Наконечники штыревые втулочные изолированные предназначены для оконцевания методом опрессовки гибких многопроволочных медных проводников.
Трансформируют концы многожильных проводов в монолитные штифты.
Современная альтернатива обязательному облуживанию концов многожильных проводников при подсоединении к клеммам.
Изготовлены по ТУ 3424-001-59861269-2004.
Размеры

| L, мм | 14,3 |
| L1, мм | 8,0 |
| D, мм | 3,6 |
| d, мм | 2,1 |
| d1, мм | 1,7 |
| F, мм | 10 |
Материалы и цвета
| Цвет изоляции | Черный |
| Материал изоляции | полипропилен |
| Материал коннектора | медь марки М1 |
| Покрытие коннектора | электролитическое лужение |
Особенности конструкции
- Для монтажа одного провода (размеры изолированных манжет и втулок наконечников НШвИ рассчитаны для монтажа одного проводника соответствующего сечения).
- Коническая форма манжеты, тип Easy Entry, облегчает заведение многожильного провода внутрь медной втулки.
- Обжим провода поверх медной втулки.
Технические характеристики
| Максимальное напряжение, В | 690 |
| Сечение, кв.мм | 1,5 |
| Термостойкость изоляции, °C | +105 |
