Описание и характеристики

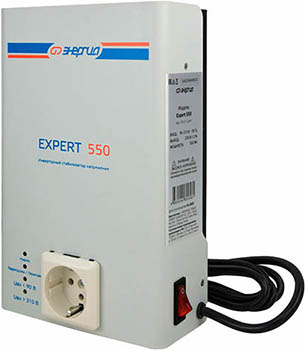

Стабилизатор напряжения инверторный настенный "Энергия" Е0101-0241 Expert (550 ВА, 220 В)
Стабилизатор напряжения предназначен для поддержания стабильного однофазного напряжения при отклонениях сетевого напряжения.
Применяется для питания нагрузок промышленного назначения 230 В, 50 Гц.
Размеры и вес
| Высота корпуса, мм | 243 |
| Ширина корпуса, мм | 195 |
| Глубина корпуса, мм | 80 |
| Длина сетевого кабеля, м | 1,5 |
| Вес изделия нетто, не более, кг | 1,8 |
Особенности конструкции
- Стабилизатор представляет собой преобразователь, состоящий из выпрямителя и инвертора, который производит двойное преобразование поступающего из сети напряжения и обеспечивает питание нагрузки стабилизированным выходным напряжением синусоидальной формы с точностью 2%.
- Стабилизатор имеет 4 светодиодных индикатора на передней панели.
1 - сетевой выключатель для включения электропитания стабилизатора.
2 - розетка выходной цепи с заземлителем для подключения электрических потребителей, оснащенных заземлителем на кабеле.
3 - сетевой кабель для подключения входной цепи.
4 - индикатор "Норма" (зеленый) для индикации нормальной работы стабилизатора.
5 - индикатор "Перегрузка / Перегрев" для индикации срабатывания защиты (загорается при перегреве внутренних узлов стабилизатора или перегрузке).
6 - индикатор "Uвх <90 В" (желтый) - загорается при выходе напряжения за пределы диапазона регулирования.
7 - индикатор "Uвх >310 В" (желтый) - загорается при выходе напряжения за пределы диапазона регулирования.
Технические характеристики
| Тип изделия | стабилизатор напряжения |
| Максимальная мощность нагрузки в длительном режиме (при входном напряжении от 165 до 310 В), ВА | 550 |
| Число фаз | 1 |
| Принцип стабилизации | двойного преобразования |
| Принцип работы | инверторный |
| Режим работы | непрерывный |
| Рабочее входное напряжение, В | 90 - 310 |
| Номинальная частота переменного тока, Гц | 50 - 60 |
| Максимальный входной ток, А | 2,6 |
| Номинальное выходное напряжение, В | 230 |
| Точность стабилизации выходного напряжения, % | 2 |
| Диапазон выходного напряжения, В | 226 - 235 |
| Допускаемая перегрузка, % | до 150 |
| Время срабатывания (не более), мс. | 0 (мгновенная стабилизация напряжения) |
| Тип выходного сигнала | чистая синусоида |
| Коэффициент нелинейных искажений при линейной нагрузке, % | 1,5 |
| Коэффициент полезного действия, не менее, % | 97 |
| Напряжение отключения при понижении входного напряжения, В | 90 |
| Напряжение отключения при повышении входного напряжения, В | 310 |
| Температура отключения при перегреве трансформатора, °C | 80 |
| Защита от перегрузки по току | автоматический выключатель |
| Тип заземления по ПУЭ - входная цепь | система TN-S |
| Тип заземления по ПУЭ - выходная цепь | система TN-S |
| Обязательные внешние средства защиты от косвенного прикосновения | УЗО (АВДТ) на дифференциальный ток 30 мА во входной цепи |
| Рекомендуемые внешние средства защиты от косвенного прикосновения | разъемы с УЗО (АВДТ) на дифференциальный ток 30 мА в выходной цепи |
| Способ охлаждения | воздушное конвекционное |
| Температура эксплуатации, °C | -5... +40 |
| Атмосферное давление, кПа | 84 - 106,7 |
| Относительная влажность воздуха, не более, % | 80 (при +35 °C) |
| Степень защиты от пыли и влаги | IP20 |
| Подключение | входная цепь - сетевой кабель; выходная цепь - розетка на корпусе |
| Способ установки | напольный, настенный |
