Описание и характеристики

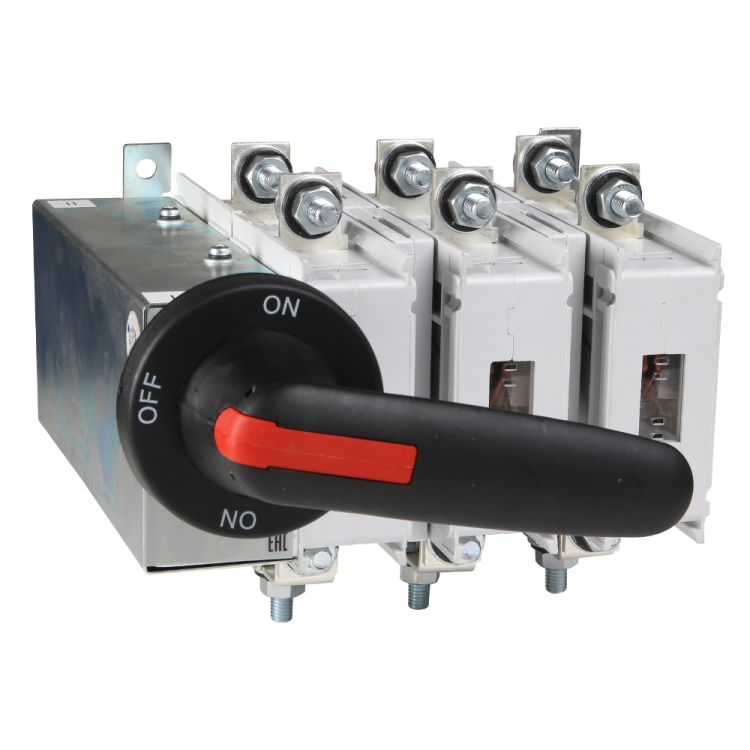

Переключатель нагрузки реверсивный OptiSwitch DI-C2-250-3P КЭАЗ (250 А, 2 направления)
Выключатели и переключатели нагрузки OptiSwitch DI на номинальные токи 25 - 3150 А предназначены для включения - отключения (переключения) нагрузки трехфазных электрических цепей переменного тока до 690 В и применения в шкафах систем распределения энергии, включая ГРЩ, в комплектных трансформаторных подстанциях и другом низковольтном оборудовании распределения и передачи электроэнергии.
Переключатели нагрузки OptiSwitch DI-С - переключатели с видимым разрывом цепи на токи от 100 до 3150 А.
Выпускаются в шести габаритах - от С1 до С6.
Соответствуют требованиям ГОСТ IEC 60947-1, ГОСТ IEC 60947-3.
Преимущества
- Безопасность обслуживающего персонала: видимый разрыв цепи, самоочищающиеся контакты.
- Модульная система.
- Блокировка рукоятки.
- Дугогасительные камеры.
- Возможность регулирования высоты штока.
- Высокая отключающая способность АС-22, АС-23.
Размеры
| Высота корпуса, мм | 163 |
| Ширина корпуса, мм | 248,5 |
| Глубина корпуса без рукоятки, мм | 242 |
Конструкция и материалы
- Основными узлами аппарата являются подвижные и неподвижные контакты и механизм мгновенного действия.
- Включение и выключение аппаратов на номинальные токи от 160 до 3150 А производится фронтальной рукояткой посредством механизма мгновенного действия, вращающего вал с подвижными контактами параллельно плоскости монтажа аппарата.
- Скорость срабатывания механизма не зависит от скорости движения руки оператора, тем самым, обеспечивается мгновенное и одновременное замыкание контактов всех полюсов, при размыкании - двойной разрыв на фазу.
- Конструкция контактов обеспечивает их самозачистку.
- Корпусные детали аппаратов изготовлены из материалов на основе стекловолокна, не поддерживающих горение.
- Контактная группа, в том числе и контакты основания покрыты серебром, что обеспечивает незначительные потери мощности.
- Все контактные соединения предохранены от самоотвинчивания, соответствуют ГОСТ 10434.
- Металлические части защищены от коррозии по ГОСТ 9.303.
- Монтаж аппаратов сводится к фиксации их с помощью болтов.
- Дополнительный набор аксессуаров расширяет функциональные свойства аппаратов’.
Технические характеристики
| Артикул | 274898 |
| Тип изделия | переключатель нагрузки |
| Число полюсов | 3 |
| Исполнение | реверсивный |
| Тип привода | рукоятка поворотная короткая (узкий хват) |
| Число направлений коммутации | 2 |
| Номинальное напряжение переменного тока Ue, В | 690 |
| Номинальный ток In, А | 250 |
| Категория применения | АС-22А, АС-23А |
| Номинальная включающая способность (при 415 В и коэффициенте мощности 0,35), АС-23А, А | 2500 |
| Номинальная отключающая способность (при 415 В и коэффициенте мощности 0,35), АС-23А, А | 2000 |
| Номинальная наибольшая включающая способность, АС-23А, кА | 35 |
| Номинальный кратковременно допустимый ток (1 сек.), кА | 8 |
| Номинальное напряжение изоляции Ui, В | 1000 |
| Электрическая прочность изоляции, кВ | 3,5 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 12 |
| Группа механического исполнения | М3 (ГОСТ 30631) |
| Электрическая износостойкость, циклов В-О | 1000 |
| Механическая износостойкость, циклов В-О | 8000 |
| Температура окружающей среды, °C | -40... +40 |
| Степень защиты от пыли и влаги | IP00 |
| Климатическое исполнение и категория размещения | УХЛ3 (ГОСТ 15150) |
| Тип установки | на монтажную плату |
| Рабочее положение в пространстве | вертикальное / горизонтальное |
| Тип подключения | винтовое соединение |
| В комплекте | шток, рукоятка |
Расшифровка условных обзначений
OptiSwitch DI-C2-250-3P:
- OptiSwitch DI - серия.
- С - количество направлений коммутации (С - 2 направления).
- 2 - габарит аппарата.
- 250 - номинальный рабочий ток, ампер.
- 3P - число полюсов.
