Описание и характеристики

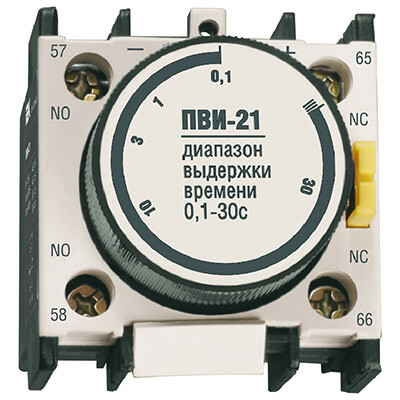

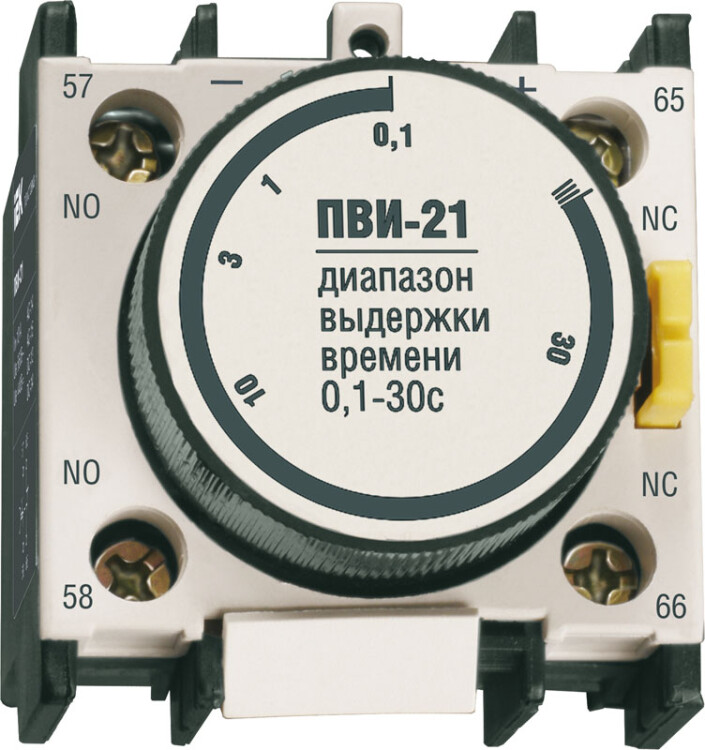

Приставка пневматическая выдержки времени ПВИ-21 IEK (задержка на выключение 0,1 - 30 сек., 1НО+1НЗ)
Пневматические приставки выдержки времени ПВИ используются совместно с контакторами серий КМИ и КТИ.
Позволяют получить задержку замыкания или размыкания вспомогательной цепи.

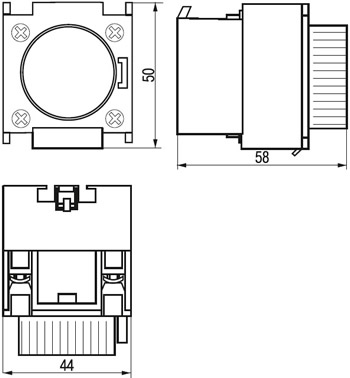

Размеры
Технические характеристики
| Артикул | KPV20-11-1 |
| Тип изделия | приставка пневматическая выдержки времени |
| Количество контактов | 1 нормально разомкнутый + 1 нормально замкнутый |
| Номинальное напряжение переменного тока Ue (АС-14, АС-15), В | 660 / 400 / 230 |
| Номинальный рабочий ток Ie (АС-14, АС-15), А | 1,5 / 3 / 6 |
| Номинальное напряжение постоянного тока Ue (DС-14, DС-15), В | 400 / 220 |
| Номинальный рабочий ток Ie (DС-14, DС-15), А | 0,63 / 1,5 |
| Ток термической стойкости Ith, А | 10 |
| Минимальная включающая способность | Umin 24 В, Imin 10 мА |
| Допустимая кратковременная нагрузка при t ?1 сек., А | 100 |
| Диапазон выдержки времени, сек. | 0,1 - 30 |
| Род выдержки времени | при отключении |
| Тип контакторов | все исполнения КМИ, КТИ |
| Сопротивление изоляции, МОм | 10 |
| Напряжение по изоляции Ui, В | 690 |
| Механическая износостойкость, циклов В-О | 1,6 х 106 |
| Температура окружающей среды при эксплуатации, °C | -40... +50 |
| Среднее значение относительной влажности, не более, % | 90 |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Степень загрязнения | 3 |
| Группа механического исполнения | М4 (ГОСТ 17516) |
| Тип монтажа | прямое (непосредственное) крепление |
| Максимальное сечение присоединяемых проводников, кв.мм | 2 х 2,5 |
| Вес изделия, г | 80 |
| Срок службы, не менее, лет | 10 |
Монтаж
- Монтаж приставки ПВИ производится при помощи защелки на фронтальную часть контактора КМИ или специальную крепежную панель контактора КТИ.
Схема электрическая
