Описание и характеристики
Комплект крепежных элементов № 2 (подвесной монтаж) IEK LDVO2D-PLP-6368 для светодиодных панелей ДВО
Комплект № 2 для монтажа применяется для крепления всех видов ультратонких светодиодных панелей ДВО.

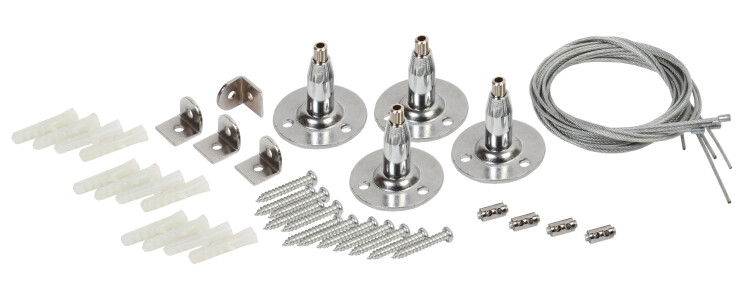

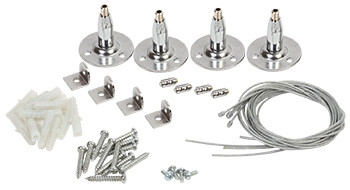

В комплекте:
- Цанговые фиксаторы - 4 шт.
- Тросы длиной 1 м - 4 шт.
- Кронштейны 16 х 16 х 16 мм - 4 шт.
- Винты самонарезающие 4 х 25 - 12 шт.
- Винты М3 х 8 - 4 шт.
- Дюбели пластмассовые 6 х 30 - 12 шт.
- Винты стопорные М3 - 8 шт.
- Фиксаторы троса - 4 шт.

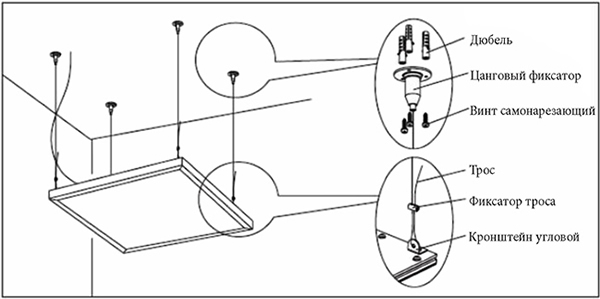

Монтаж
- Разместить на потолке и просверлить 12 отверстий для крепления 4 цанговых фиксаторов. Установить в отверстия дюбели.
- Закрепить цанговые фиксаторы на потолке винтами самонарезающими.
- Установить на обратной стороне панели 4 угловых кронштейна.
- Пропустить стальной трос через отверстие в кронштейне и закрепить его при помощи фиксатора троса. Надежно затянуть винты на торце фиксатора.
- Вставить трос в отверстие цангового фиксатора. Проверить надежность крепления панели.
- После регулировки высоты подвеса панели, при необходимости, укоротить трос.
