Описание и характеристики

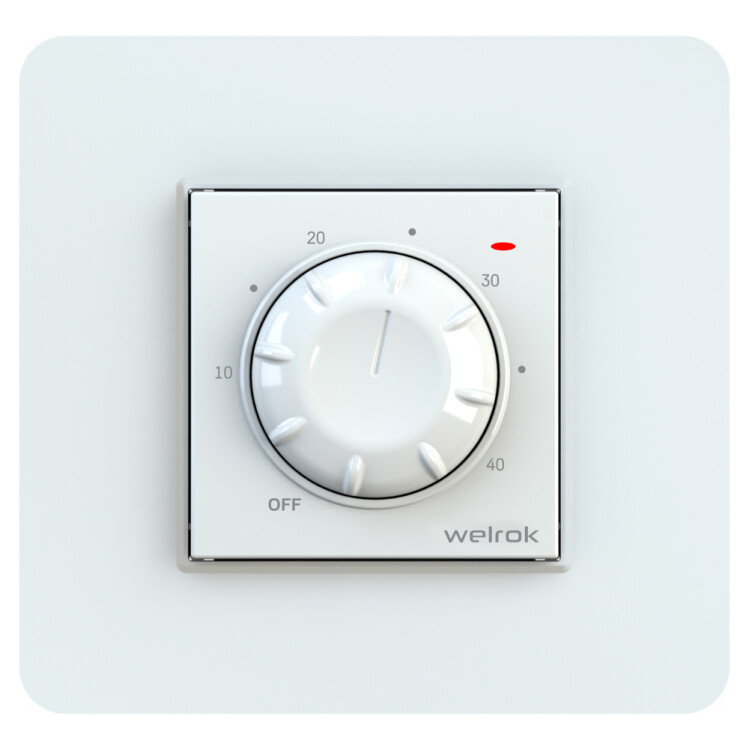

Терморегулятор Welrok rtp (16 А, 3 кВт) теплого пола, скрытой установки, белый
Механический термостат Welrok rtp подходит для использования в системах электрического теплого пола на основе нагревательного кабеля, греющей пленки или мата, а также в системах водяного пола с помощью нормально закрытого электротермического сервопривода с рабочим напряжением 230 В.
Welrok rtp поддерживает постоянную заданную температуру в диапазоне от +10 до +40 °C.
Измерение температуры обеспечивает выносной датчик (в комплекте).
Согласно данным от температурного датчика, размещенного в полу, терморегулятор управляет нагревом:
выключает нагрев, когда желаемая температура достигнута, и включает, когда температура снижается на 2 °C.
Термостат устанавливается в стандартный подрозетник диаметром 60 мм.

Размеры и вес
| Высота корпуса с рамкой, мм | 81 |
| Ширина корпуса с рамкой, мм | 85 |

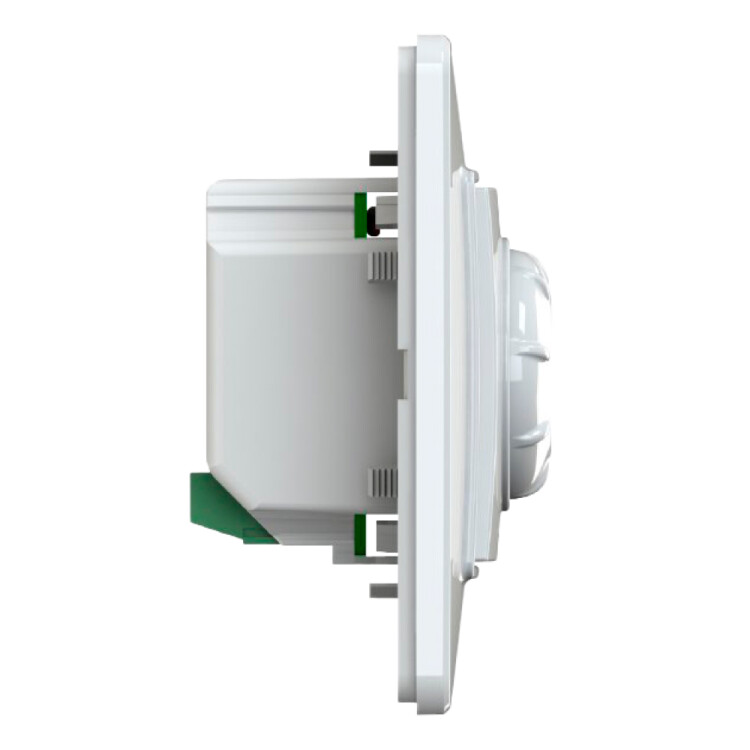

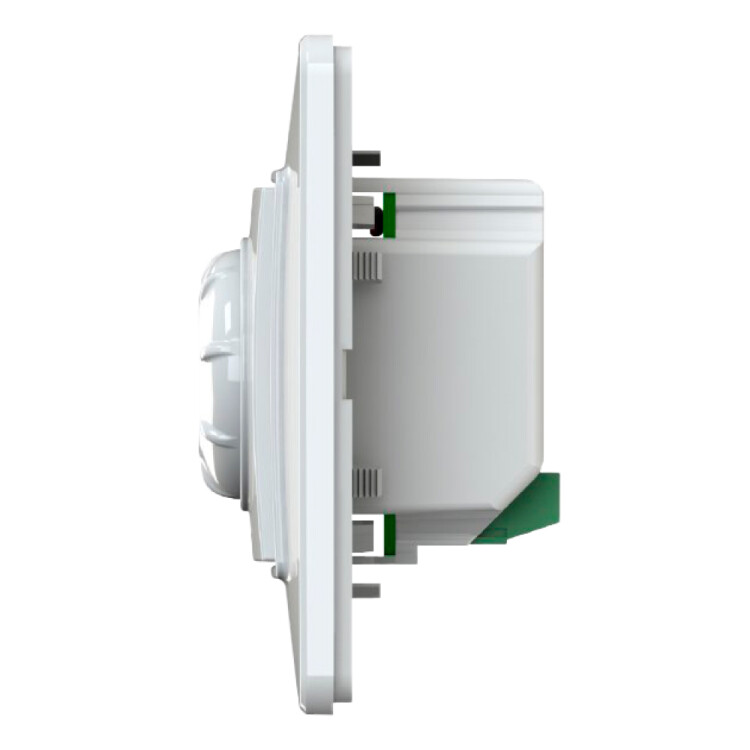

| Глубина корпуса, мм | 43 |
| Длина соединительного кабеля датчика, м | 3 |
| Вес изделия, г | 180 ±10% |
Материалы и цвета
| Цвет лицевой панели и рамки | Белый |
| Материал лицевой панели и рамки | пластик |
Технические характеристики
| Тип изделия | терморегулятор теплого пола |
| Исполнение | в сборе: механизм, лицевая панель, рамка |
| Управление | механическое |
| Датчик температуры | NTC терморезистор 10 кОм при +25 °С (R10) |
| Напряжение питания, В | АС 230 ±10% |
| Частота тока, Гц | 50 |
| Максимальный ток нагрузки для категории АС-1, А | 16 |
| Максимальная мощность нагрузки для категории АС-1, ВА | 3000 |
| Пределы регулирования, °C | +10...+40 |
| Температурный гистерезис, °C | 2 |
| Максимальная длина наращивания датчика температуры, м | 20 |
| Степень защиты от пыли и влаги | IP20 |
| Количество коммутаций под нагрузкой, не менее, тыс. циклов | 50 |
| Количество коммутаций без нагрузки, не менее, млн. циклов | 20 |

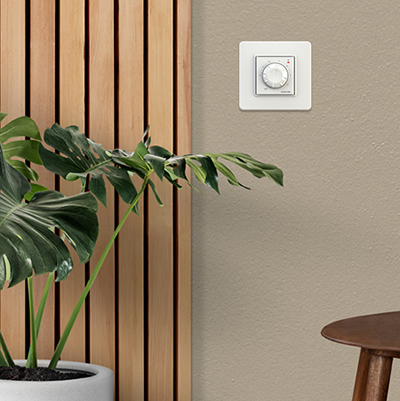

| Тип монтажа | скрытая установка |
| Сечение подключаемых проводников, не более, кв.мм | 2,5 |
| В комплекте | выносной датчик температуры с проводом 3 м |

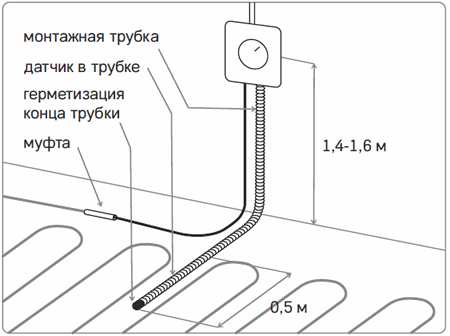

Монтаж

Подключение
Схема подключения терморегулятора, автоматического выключателя, УЗО и одножильного нагревательного кабеля:

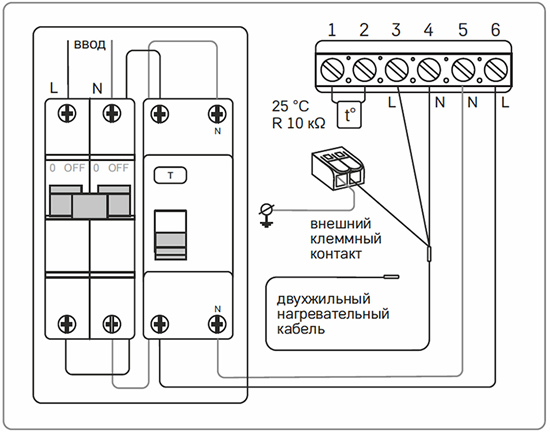

Схема подключения терморегулятора, автоматического выключателя, УЗО и двухжильного нагревательного кабеля:
