Описание и характеристики

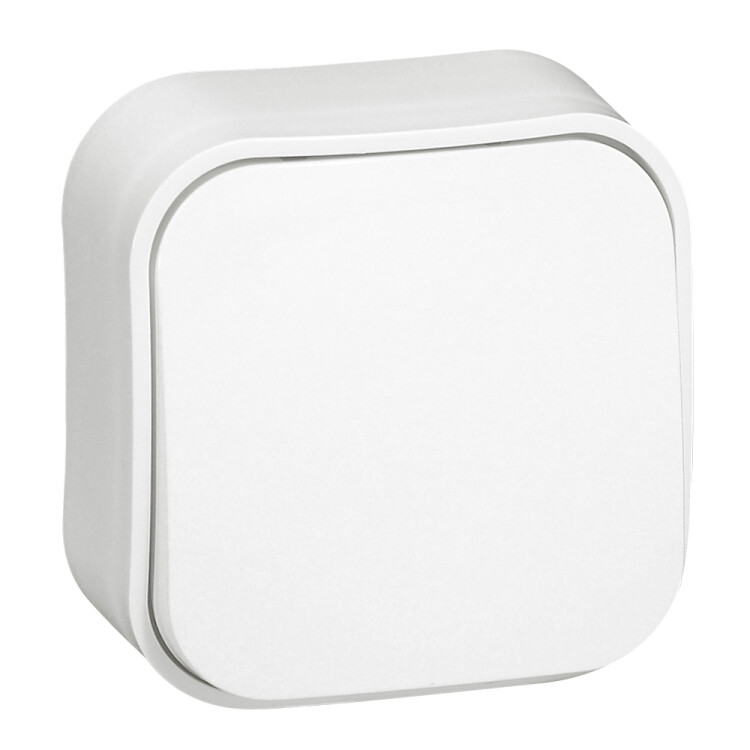

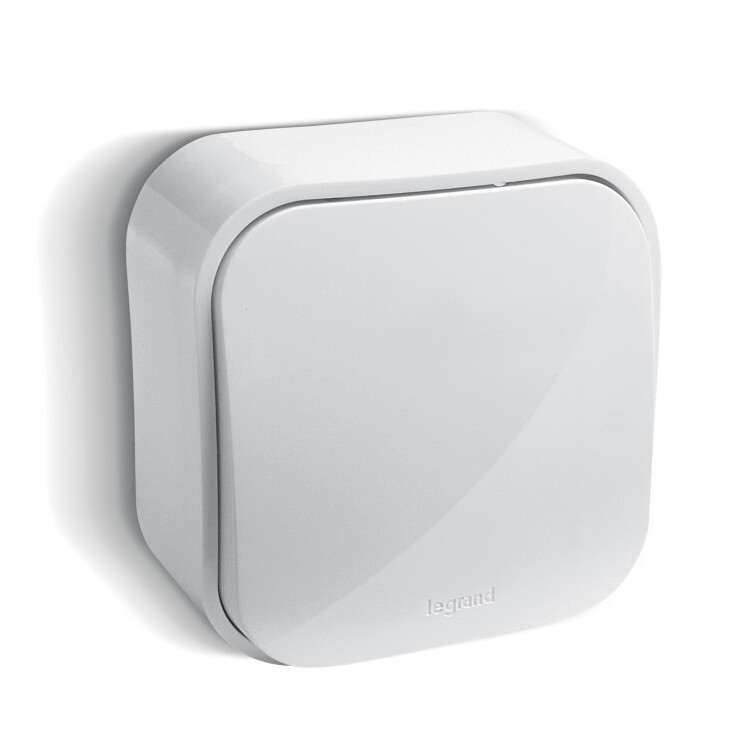

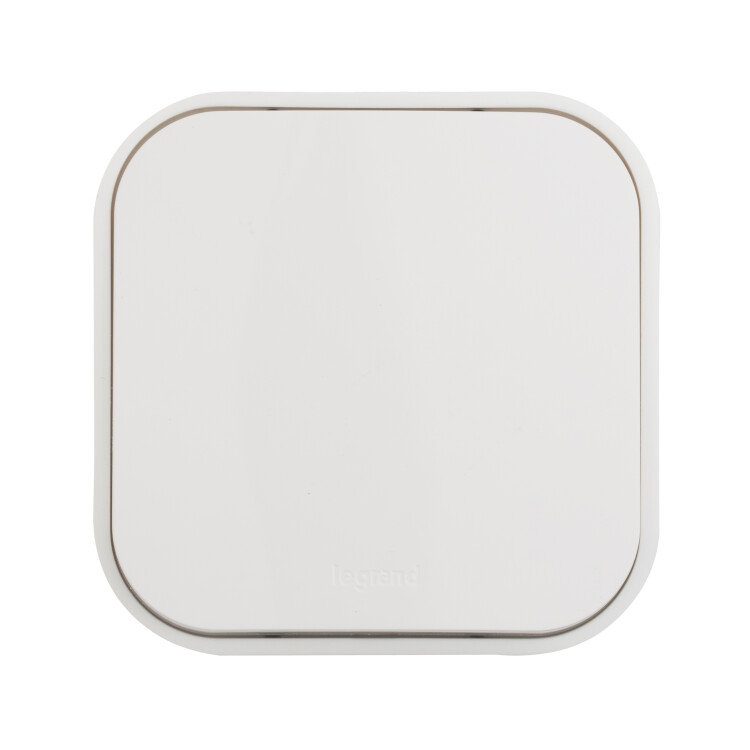

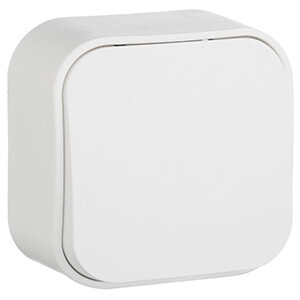

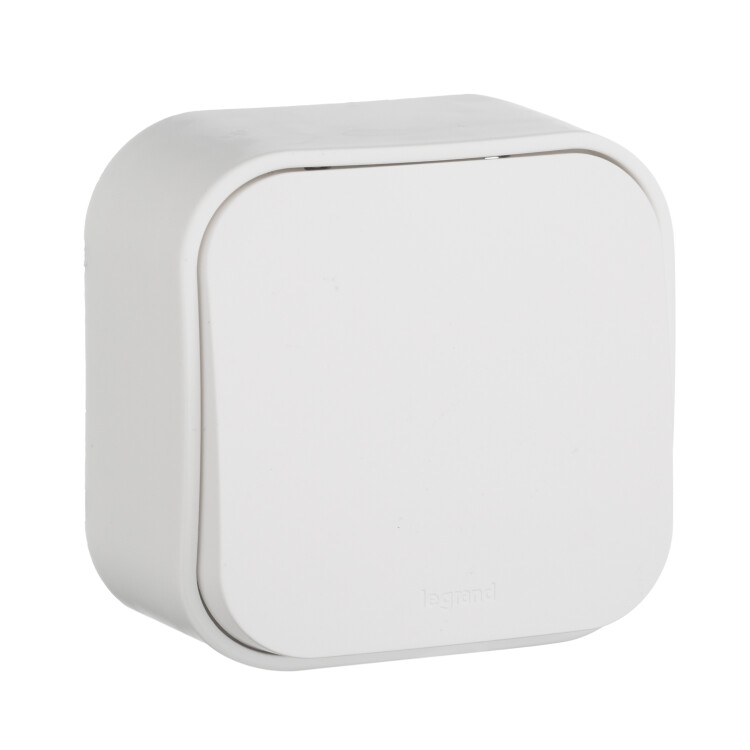

Выключатель одноклавишный Legrand 782200 Quteo (10 А, IP20) открытой установки, белый
Legrand Quteo - универсальное решение для всех типов зданий, благодаря использованию энергоэффективных технологий, компактной форме и возможности накладного монтажа на любой тип стен.

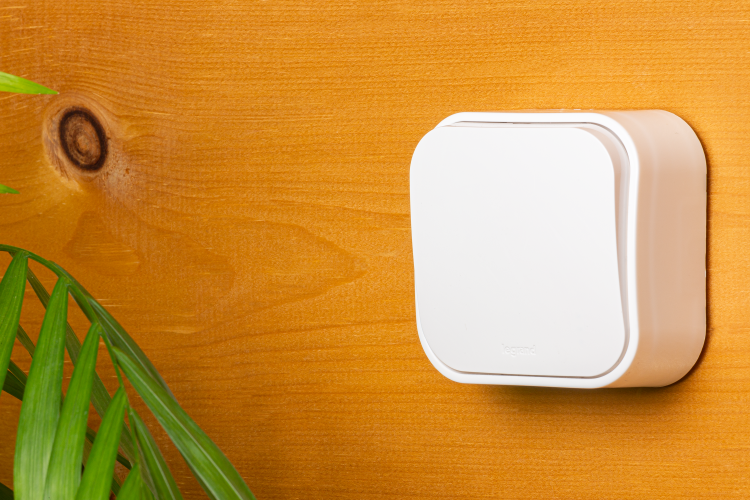

Эргономичный, лаконичный дизайн для любых современных интерьеров.
Электроустановочные изделия серии Quteo подходят для установки как в жилых (квартиры, коттеджи, террасы), так и общественных, коммерческих помещениях (офисы, учреждения, магазины).
 |
 |
 |
Преимущества
 |
Клавиши выключателей изготовлены из ударопрочного и износостойкого ABS пластика, что обеспечивает длительный срок службы. |  |
Любой выключатель может быть с легкостью оборудован функцией подсветки или индикации с помощью встраиваемой светодиодной лампы (приобретается отдельно). |

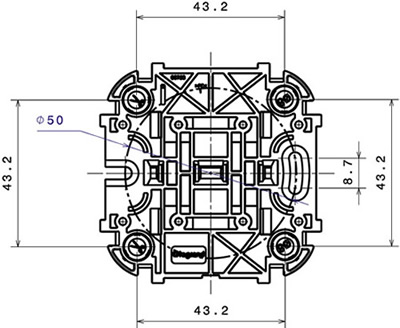

Размеры
| Высота корпуса, мм | 65 |
| Ширина корпуса, мм | 65 |
| Глубина корпуса, мм | 35 |
Материалы и цвета
| Цвет корпуса | Белый |
| Тип поверхности корпуса | глянцевый |
| Материал корпуса | ABS пластик |

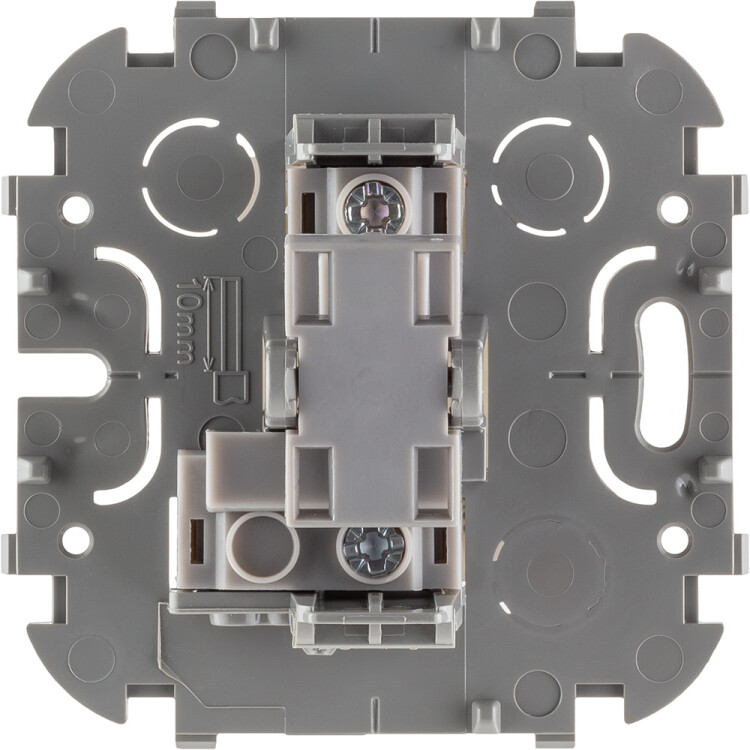

| Материал суппорта | поликарбонат |
Особенности конструкции

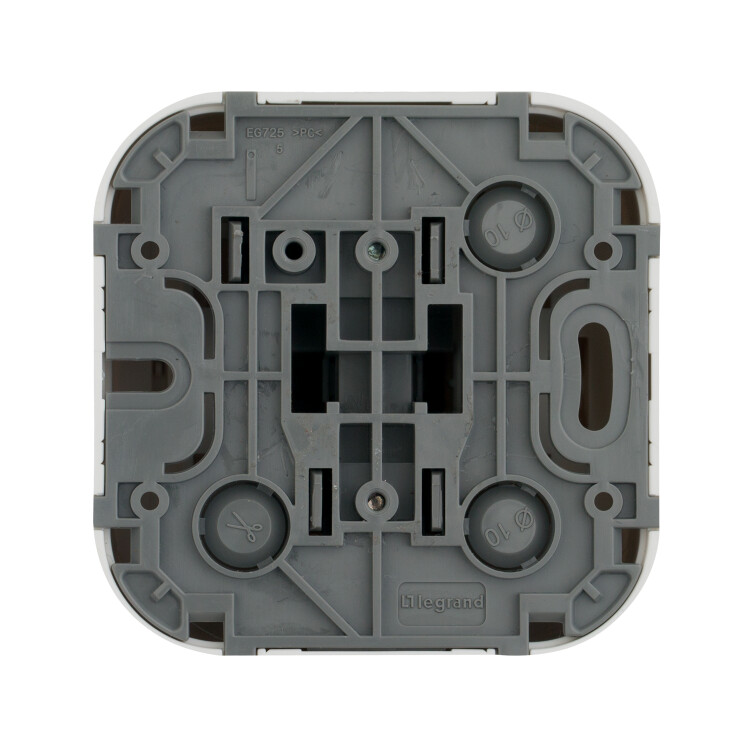

- Крепление корпуса выключателя на защелках.
- Конструкция и прочный материал суппорта гарантируют надежность фиксации.
Технические характеристики
| Тип изделия | выключатель |
| Конструктивное исполнение | в сборе с корпусом |
| Количество клавиш | 1 |
| Напряжение, В | АС 250 |
| Частота тока, гц | 50 |
| Номинальный ток, А | 10 |
| Наличие подсветки | нет |
| Тип монтажа | открытая установка |
| Способ крепления | защелки |
| Тип зажимов | винтовой |
| Степень защиты от пыли и влаги | IP20 |

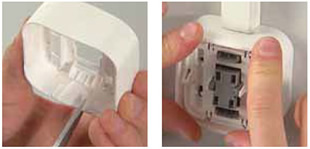

Монтаж
- Монтаж с кабельными каналами.
Вырежьте кабельный ввод необходимого сечения в корпусе изделия по преднарезанному контуру.
Подключите провода к механизму, установите корпус и лицевую панель.
- Подключение к проводке, скрытой в стене.
Снимите корпус изделия.

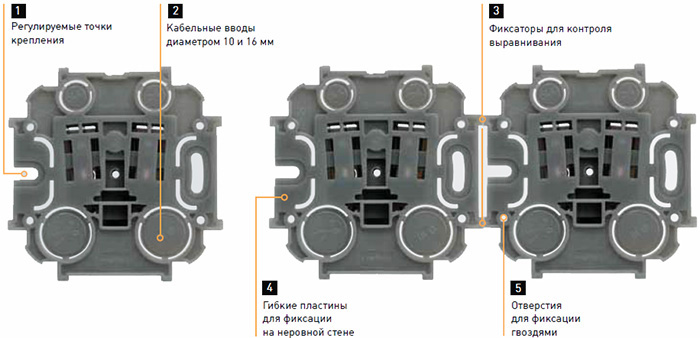

На суппорте удалите заглушку с одного из 4 кабельных вводов.
Осуществите подключение проводки к контактам механизма.
