Описание и характеристики
Реле электротепловое РТИ-1304 IEK (0,4 - 0,63 А)
Реле электротепловое серии РТИ является электрическим коммутационным устройством, имеющим собственное потребление энергии.
Предназначено для защиты электродвигателей от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора.
Устанавливается непосредственно на контакторах серии КТИ и КМИ.
Для защиты от короткого замыкания должны быть предусмотрены предохранители или автоматические выключатели на соответствующее значение номинального тока срабатывания.
Реле оснащено дополнительными контактами - размыкающим для отключения контактора и замыкающим для сигнализации срабатывания.
Соответствует требованиям ГОСТ Р 50030.2.
Преимущества
- Высокая точность срабатывания.
- Удобная регулировка.

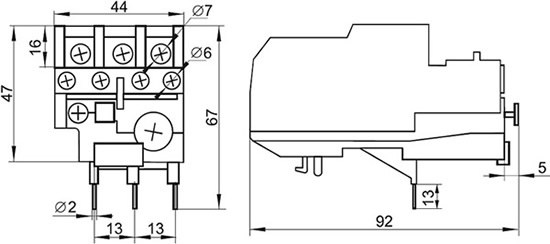

Размеры
Особенности конструкции
- Пломбирование прозрачной крышки, защищающей диск регулировки уставки, исключает несанкционированный доступ к регулировкам рабочих значений тока уставки.
- Наличие кнопки "Тест" позволяет проверить работоспособность аппарата до его подключения в силовую цепь.
- Процесс повторного включения может происходить в двух режимах: ручном и автоматическом.
- Наличие поверхности для нанесения маркировки позволяет делать указание на соответствие схеме, что упрощает монтаж.
- О текущем состоянии размыкающих и замыкающих контактов информирует индикатор на передней панели.
- Возможность принудительной остановки контактора.
Технические характеристики
| Артикул | DRT10-D004-C063 |
| Тип изделия | реле электротепловое |
| Основные параметры реле | |
|---|---|
| Диапазон регулировки реле, А | 0,4 - 0,63 |
| Номинальное напряжение, В | 230 / 400 / 660 |
| Номинальное напряжение изоляции, В | 660 |
| Номинальное импульсное напряжение, кВ | 6 |
| Диапазон рабочей частоты, Гц | 0 - 400 |
| Класс расцепления | 10 А (пуск двигателей длительностью до 10 с.) |
| Типы предохранителей для защиты реле | аМ (1 А) / gG (2 А) |
| Типы контакторов, используемых с реле | КМИ-10910, КМИ-10911, КМИ-11210, КМИ-11211, КМИ-11810, КМИ-11811, КМИ-22510, КМИ-22511 |
| Температура окружающей среды при эксплуатации, °C | -45... +55 |
| Нижняя предельная температура окружающей среды при эксплуатации, °C | -50 |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | У3 (ГОСТ 15150) |
| Группы условий эксплуатации | М4, М7, М8 (ГОСТ 17516.1) |
| Частота вибрационных нагрузок, Гц | до 100 (при ускорении до 1 g) |
| Способ подключения силовой электрической цепи | винтовое соединение |
| Сечение подключаемых проводников, кв.мм | гибкий кабель без наконечника: 1,5 - 10 гибкий кабель с наконечником: 1 - 4 жесткий кабель: 1 - 6 |
| Момент затяжки, Н*м | 2 |
| Вес изделия, г | 165 |
| Срок службы, лет | 15 |
| Параметры дополнительных контактов реле | |
| Тип дополнительных контактов | 1з + 1р |
| Ток термической стойкости, А | 5 |
| Максимальная мощность катушки контактора, подключаемой к встроенным дополнительным контактам, в зависимости от напряжения, В*А | 100 (24 В) / 150 (36 В) / 400 (110 В) / 600 (230 В) / 600 (400 В) |
| Защита от сверхтоков - предохранитель gG, А | 5 |
| Сечение присоединяемых проводников, кв.мм | 1,0 - 1,25 |
| Момент затяжки, Н*м | 1,2 |

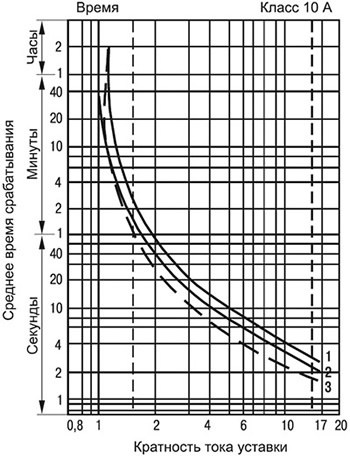

Время-токовые характеристики срабатывания
1 - симметричный трехфазный режим из холодного состояния.
2 - симметричный двухфазный ражим из холодного состояния.
3 - симметричный трехфазный режим после длительного протекания номинального тока (горячее состояние).

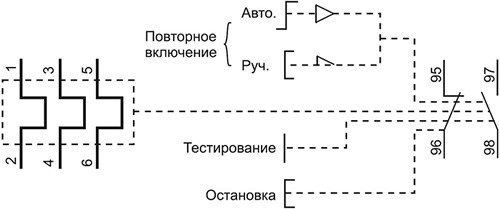

Схема электрическая приниципиальная
Монтаж и эксплуатация
Для установки реле на контакторе необходимо:
- отвернуть винты выходных зажимов 2Т1, 4Т2 6ТЗ контактора;
- закрепить реле на контакторе;
- присоединить штыревые выводы реле к выходным зажимам 2Т1, 4Т2, 6ТЗ контактора, затянуть винты зажимов контактора.
Контактные выводы 95 и 96 реле должны быть соединены последовательно с катушкой управления контактора.

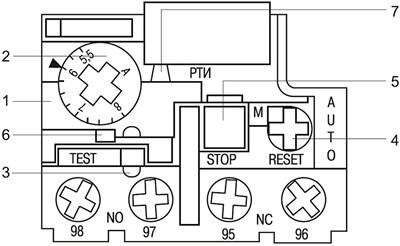

Рукоятки управления настройкой реле расположены на передней панели.
1 - прозрачная крышка.
2 - диск установки тока тепловой защиты.
3 - место пломбирования.
4 - переключатель повторного взвода Reset (автоматического или ручного).
5 - кнопка Stop.
6 - кнопка Test.
7 - индикатор срабатывания.
Реле имеют регулировку диапазона уставки срабатывания тепловой защиты, которую необходимо настраивать на номинальный ток двигателя.
Для изменения уставки срабатывания электротеплового реле:
- открыть прозрачную крышку (1) над диском регулировки уставки;
- установить необходимый ток уставки срабатывания реле вращением диска (2), совмещая значение тока (в амперах) на шкале с отметкой на корпусе.
Для предотвращения несанкционированного изменения уставки крышка может быть опломбирована (3).
Повторное включение реле после срабатывания тепловой защиты может осуществляться в двух режимах - автоматическом (автоматическое повторное включение) или ручном (ручное повторное включение).
