Описание и характеристики

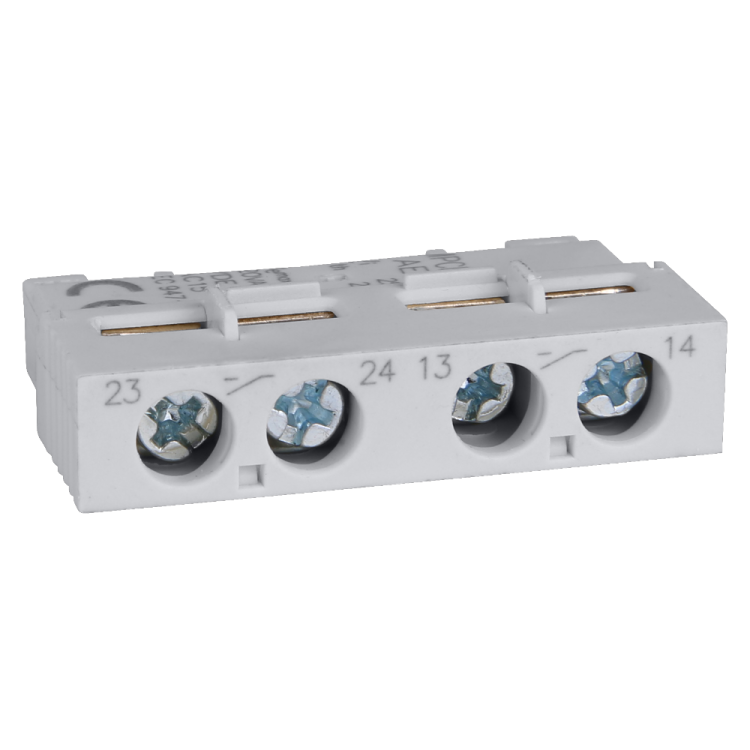

Контакт вспомогательный поперечный КВП32-11-КЭАЗ для пускателей ПРК32
Контакт вспомогательный поперечный КВП32-11-КЭАЗ применяется для установки на пускатель ручной кнопочный ПРК32.
Пускатели ручные кнопочные ПРК предназначены для использования в качестве комплектующих изделий в схемах управления электроприводами, главным образом, в стационарных установках.
Применяются для проведения тока в нормальном режиме, защиты асинхронных электродвигателей с короткозамкнутым ротором, а также контакторов и пускателей, управляющих ими, от токов, возникающих при коротком замыкании, перегрузках недопустимой продолжительности, выпадении одной фазы, а также для ручного пуска двигателей непосредственным подключением к сети и остановки с частотой не более 25 включений в час в цепях с номинальным напряжением до 690 В переменного тока частоты 50 / 60 Гц.
Приставки вспомогательных контактов устанавливаются на пускатели ПРК для вспомогательных цепей.
Размеры и вес
| Высота корпуса, мм | 12 |
| Ширина корпуса, мм | 45 |
| Глубина корпуса, мм | 28 |
| Вес изделия, г | 17 |
Технические характеристики
| Артикул | 270386 |
| Тип изделия | контакт вспомогательный поперечный КВП32-11 |
| Совместимость | пускатель ручной кнопочный ПРК32 |
| Контакты | 1НО + 1НЗ |
| Номинальный рабочий ток Ie при Ue, категория применения АС-15, А | 6 (48 В) / 4,5 (110 / 127 В) / 3,3 (230 / 240 В) / 2,2 (380 / 415 В) / 1,5 (440 В) / 1,0 (500 В) / 0,6 (690 В) |
| Номинальный рабочий ток Ie при Ue, категория применения DС-13, А | 6 (24 В) / 5 (48 В) / 3 (60 В) / 1,3 (110 В) |
| Минимальная включающая способность (DC-13), мА | 5 |
| Условный тепловой ток на открытом воздухе Ith, А | 6 |
| Номинальное напряжение изоляции Ui, В | 690 |
| Коммутационная износостойкость, циклов | 10 тыс. |
| Механическая износостойкость, циклов | 10 тыс. |
| Установка на пускатель | сверху |
| Сечение подключаемых проводников, кв.мм | 1,0 - 2,5 (однопроволочный) / 0,75 - 2,5 (многопроволочный) / 0,75 - 1,5 (многопроволочный с кабельным наконечником) |
| Момент затяжки винтов, Н*м | 1,4 |
Примечание
В качестве устройств защиты от короткого замыкания аксессуаров (дополнительных принадлежностей) необходимо применять предохранители типа gG с рабочим током плавкой вставки 10 А или модульные автоматические выключатели (выбор в соответствии с номинальным током для Ue ≤415 В).
