Терморегулятор теплого пола скрытая 16А программируемый белый Terneo WiFi сенсор

Терморегулятор программируемый Terneo SX (16 А, сенсорный дисплей, управление Wi-Fi) для теплого пола, скрытой установки, белый

Терморегулятор Terneo SX предназначен для программируемого через Wi-Fi управления теплым полом.

Вы можете запрограммировать оптимальный график работы терморегулятора для безупречного комфорта и максимальной экономии электричества.

Преимущества

• Нейтральный и лаконичный дизайн корпуса подойдет к любому интерьеру.
• Сенсорные кнопки более долговечны, чем обычные, позволяют продлить срок эксплуатации устройства.

• Удобный режим работы по Вашему выбору.
• Удобная установка в стандартный подрозетник d 60 мм (элементы для монтажа в комплекте).

• Подсоединение к сети Wi-Fi без больших усилий и затрат времени - всего 5 минут настроек в браузере или 3 минуты через мобильное приложение.
• Безопасность.
  Встроенная термозащита.
  Возможность блокировки кнопок терморегулятора с телефона или компьютера (это особенно удобно, если в доме есть дети), а также блокировки изменений настроек из "облака", при этом на сервер будут продолжать отправляться данные о нагреве.

• Универсальный терморегулятор.
  Работает с нагревательными кабелями, пленками, аналоговыми и цифровыми датчиками большинства изготовителей.

Размеры

Функциональные возможности

Терморегулятор Terneo SX можно применять с нагревательными кабелями, пленками, аналоговыми (R10) и цифровыми (D18) датчиками большинства изготовителей, которые представлены на рынке.
Терморегулятор поддерживает следующие типы подключенных датчиков пола: 4.7, 6.8, 10, 12, 15, 33, 47 кОм при +25 °C.

Терморегулятор может работать в одном из трех основных режимов работы:

• Режим "Расписание": программирование работы по графику с учетом до 16 разных периодов нагрева на день.
  Настройка этого режима осуществляется через смартфон или компютер.

• Режим "Ручной" применяется для постоянного поддерживания установленной температуры.

• Режим "Отъезд": укажите период, когда Вас не будет дома, например, во время отпуска, в течение которого терморегулятор будет работать в режиме поддержания экономной температуры.
  Возобновление работы по недельному расписанию произойдет перед Вашим возвращением.

Кроме 3 основных режимов работы, можно активировать функцию временного нагрева.
Для этого установите желаемую температуру уставки, которую терморегулятор будет поддерживать до окончания текущего периода.

Для дополнительной экономии электроэнергии, а также для повышения удобства пользования терморегулятором можно выбрать один из десяти доступных уровней яркости экрана.

Также для продления срока службы реле устройства можно выбрать поддержание не конкретного значения температуры, а некого ее диапазона в пределах от 0,5 до 10 °С.

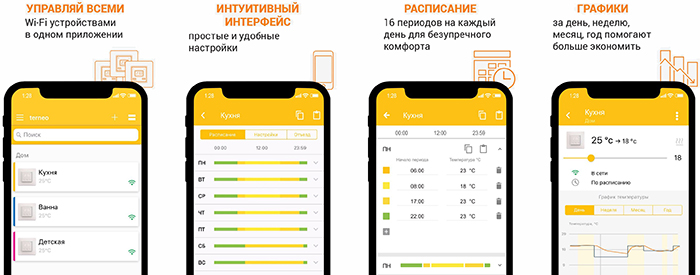

Терморегулятором Terneo SX можно управлять удаленно с любого смартфона, планшета, компьютера с доступом в Интернет.
На данный момент доступно три варианта удаленного управления:

1. Android, приложение Terneo.

Приложение поддерживается на операционных системах Android версий 4.1 и выше, за исключением функции привязки новых терморегуляторов, которая поддерживается только на Android версий 5 и выше.

2. iOS, приложение Terneo.

3. Аккаунт в my.terneo.ru.

Настройка температуры обогрева осуществляется в диапазоне от +5 до +45 °С, а данные о температуре поступают от датчика, помещенного в пол.

Возможна блокировка кнопок терморегулятора с телефона или компьютера.

После подключения терморегулятора к Wi-Fi сети в Вашей учетной записи в "облаке" собирается статистика нагрева и энергопотребления.
Если связь с учетной записью временно отсутствует, данные о нагреве будут сохраняться в памяти терморегулятора.
После возобновления связи с сервером произойдет повторная синхронизация данных.
Вы можете просматривать графики температуры и энергопотребления за день, месяц и год в киловатт-часах.
Анализируя динамику и цифры за отдельные промежутки времени, Вы можете оптимизировать расписание обогрева для максимальной экономии электричества.

Устройство оснащено термозащитой.
Если температура внутри корпуса поднимется до +80 °С, обогрев остановится, а после снижения температуры до +75 °С - автоматически возобновится.

Технические характеристики

Тип изделия	терморегулятор
Тип датчика температуры	NTC терморезистор 10 кОм при +25 °C (R10)
Тип управления	Wi-Fi
Напряжение питания, В	230 ±10 %
Максимальный ток нагрузки, А	16
Максимальная мощность нагрузки, В*А	3000
Пределы регулирования, °C	+5... +45
Температурный гистерезис по полу	0,5... 10 °C, шаг 0,1 °C
Длина провода датчика, м	3
Типы поддерживаемых аналоговых датчиков	NTC 4.7, 6.8, 10, 12, 15, 33, 47 кОм при 25 °С
Типы поддерживаемых цифровых датчиков	D18
Количество коммутаций под нагрузкой, не менее, циклов	50000
Количество коммутаций без нагрузки, не менее, циклов	20000000
Стандарт беспроводной сети	802,11 b/g/n
Выходная мощность Wi-Fi	+20 dBm
Минимальная рекомендованная скорость интернет-соединения, кбит/сек.	128
Рабочий частотный диапазон, МГц	2400 - 2483,5
Минимальный интернет-трафик, МБ/мес.	20 - 30
Диапазон измеряемых температур, °C	-28... +75
Степень защиты от пыли и влаги	IP20
Тип монтажа	скрытая установка (на стену)
Высота установки, м	0,4 - 1,7 от уровня пола
Вес изделия в полной комплектации, кг	0,18 ±10 %

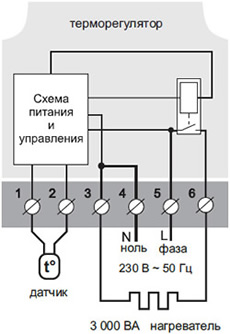

Схема подключения

• Аналоговый датчик (R10) подключается к клеммам 1 и 2. Цвета проводов при подключении значения не имеют.
• Цифровой датчик (D18) подключается синим проводом к клемме 2, а белым к клемме 1.

• Если терморегулятор перейдет в режим аварийной работы нагрузки по таймеру, то подключите синим проводом к клемме 1, а белым к клемме 2.
• Если при обеих попытках терморегулятор не обнаружил датчик, обратитесь в Сервисный центр.

• Напряжение питания (230 В ±10%, 50 Гц) подается на клеммы 4 и 5, причем фаза (L) определяется индикатором и подключается на клемму 5, а ноль (N) - на кпемму 4.
• К клеммам 3 и 6 подключается нагрузка (соединительные провода от нагревательного элемента).

Комплектность

• Терморегулятор.
• Декоративная рамка.
• Датчик температуры с соединительным проводом.
