Описание и характеристики

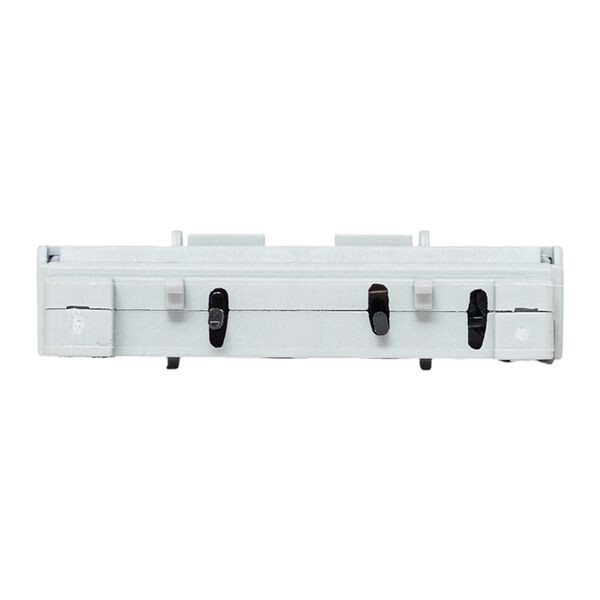

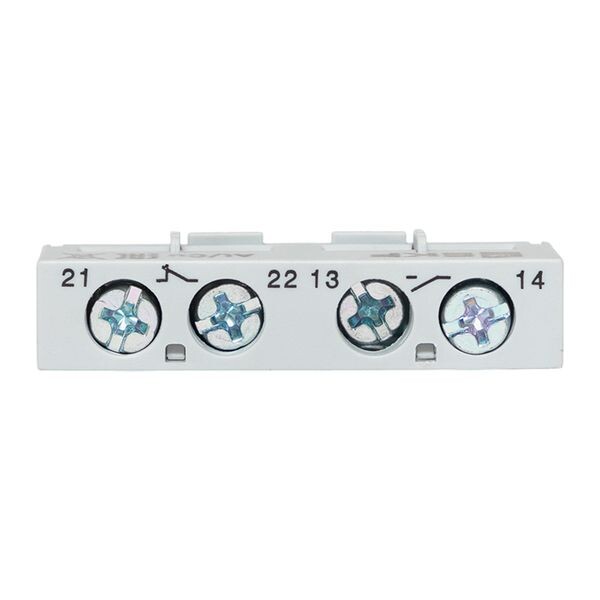

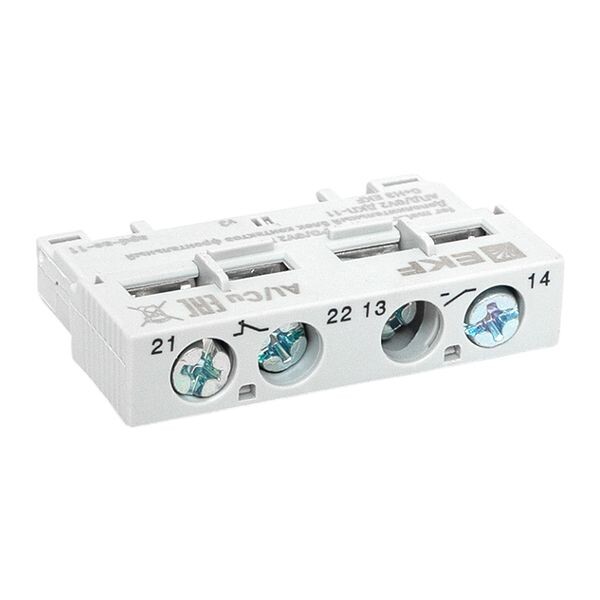

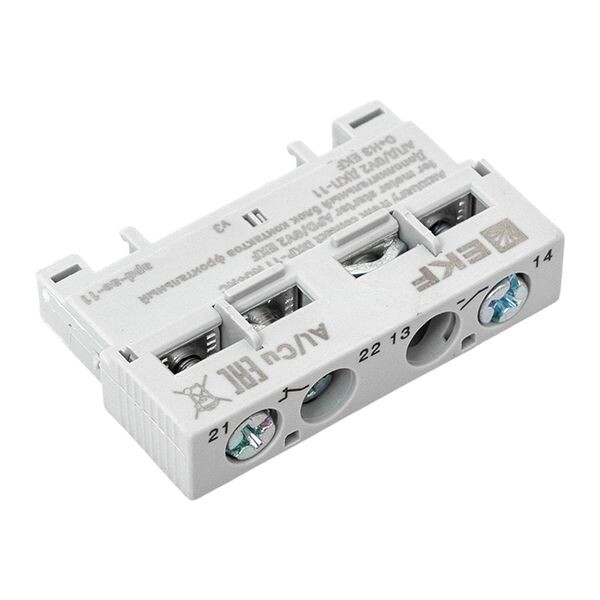

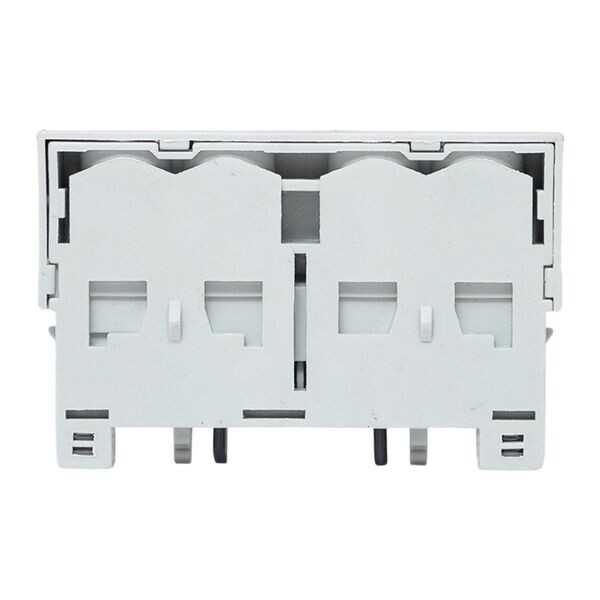

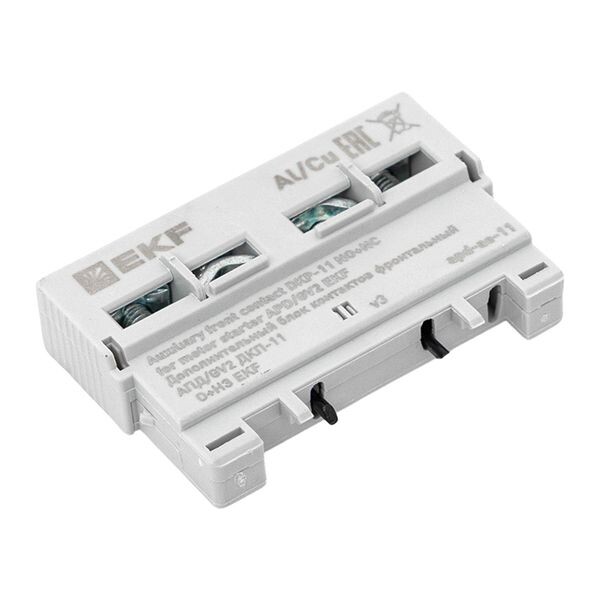

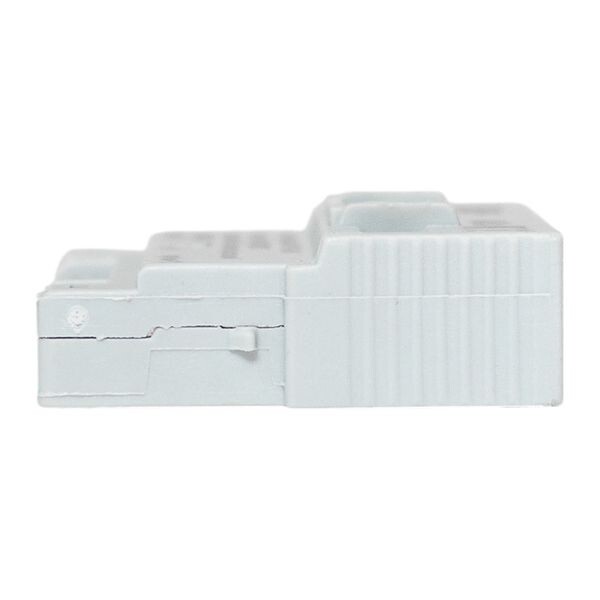

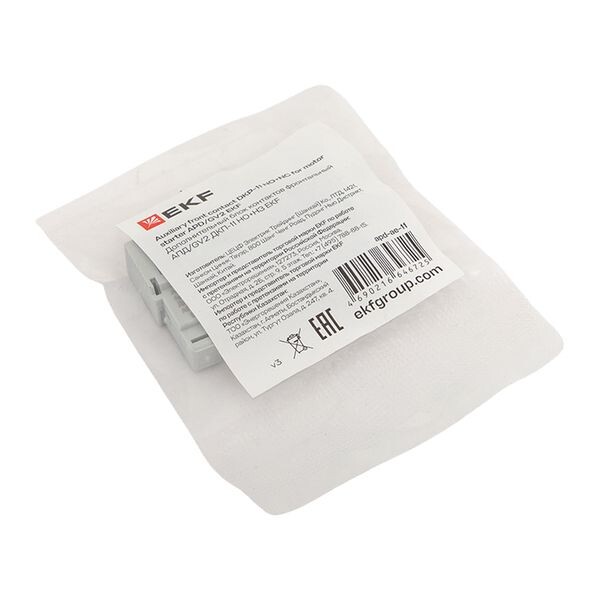

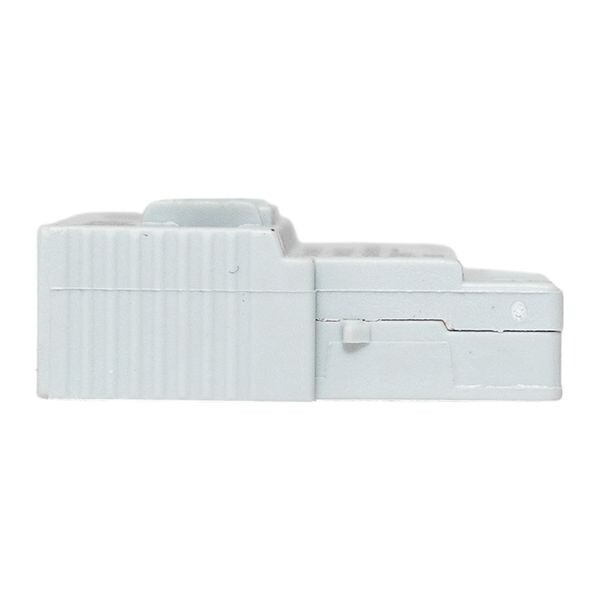

Дополнительный блок контактов фронтальный АПД/GV2 ДКП-11 НО+НЗ EKF
Фронтальный дополнительный блок контактов АПД/GV2 ДКП-11 НО+НЗ EKF является дополнительным аксессуаром для автоматов пуска (защиты) двигателя EKF серий АПД-32 и GV2P.
Нормально разомкнутый контакт замыкается только, когда автомат защиты двигателя включен принудительно (кнопкой или сигналом управления).
Используется для подачи сигнала "Двигатель работает", например, на лампу "Вкл." на щите.
Нормально замкнутый контакт размыкается при включении автомата защиты двигателя.
Используется для сигнализации "Двигатель остановлен" или в цепях блокировок, например, чтобы запретить одновременный запуск двух двигателей.
Блок не срабатывает при аварийном отключении защитой.
Технические характеристики
| Артикул | apd-ae-11 |
| Тип изделия | дополнительный блок контактов |
| Исполнение | частично (наполовину) интегрируемый |
| Совместимость | автоматы защиты двигателя серий АПД-32, GV2P |
| Количество сигнальных контактов | 0 |
| Количество переключающих (перекидных) контактов | 0 |
| Количество нормально замкнутых (НЗ) контактов | 1 |
| Количество нормально разомкнутых (НО) контактов | 1 |
| Номинальный рабочий ток Ie при AC-15, 230 В, А | 6 |
| Способ монтажа | фронтальная установка (спереди) |
| Тип подключения | винтовое соединение |
