Предохранитель ПП57-31370-100А-У3-КЭАЗ 111026
Предохранители серии ПП57 предназначены для защиты преобразовательных агрегатов переменного или пульсирующего тока частоты 50 и 60 Гц напряжением до 1250 В и в цепях постоянного тока напряжением до 1000 В при внутренних коротких замыканиях.

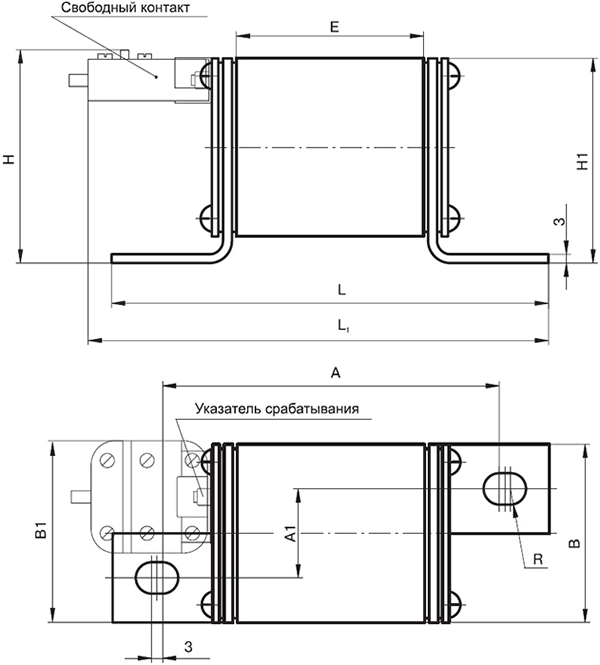

Размеры
| Размеры, мм |
| A |
A1 |
B |
B1 |
L |
L1 |
H |
H1 |
R |
E |
| 100 |
20 |
40 |
43,5 |
123 |
139 |
48 |
45 |
3,5 |
55 |
Устройство и принцип работы
- Предохранитель выполнен в виде плавкой вставки без основания и держателя, состоит из керамического корпуса, штампованных выводов и крышек для образования закрытой полости.
- Исполнение по способу крепления к токоведущим шинам: уголковое.
- Внутри корпуса находятся плавкие элементы, приваренные к выводам.
- Внутренняя полость корпуса плавкой вставки заполнена кварцевым песком.
- При недопустимой перегрузке или коротком замыкании плавкие элементы расплавляются, возникшая при этом электрическая дуга гасится в наполнителе.
- После гашения дуги электрическая цепь размыкается, тем самым отключается и аварийный участок схемы.
После срабатывания перегоревшая плавкая вставка заменяется новой.
- Исполнение без указателя срабатывания - сигнализационного устройства о перегорании плавких элементов.
- Исполнение без свободного контакта (в других исполнениях свободный контакт, выполненный в отдельном корпусе, представляет собой один замыкающий и один размыкающий контакты).
Технические характеристики
| Тип изделия |
низковольтный предохранитель с высокой отключающей способностью |
| Категория применения предохранителя |
gR |
| Назначение использования |
быстродействующий |
| Габарит |
100 А |
| Номинальный ток In, А |
100 |
| Род тока |
постоянный / переменный |
| Частота тока, Гц |
50 / 60 |
| Номинальное рабочее напряжение переменного тока Ue, В |
380 |
| Предельная коммутационная способность переменного тока Icu, кА |
125 |
| Номинальное рабочее напряжение постоянного тока Ue, В |
440 |
| Предельная коммутационная способность постоянного тока Icu, кА |
100 |
| Предельная коммутационная способность постоянного тока Icu при 440 DС, кА |
100 |
| Рабочий диапазон сетевого напряжения, В |
380 / 440 |
| Потери мощности, Вт |
25 |
| Наличие индикатора срабатывания |
нет |
| Диапазон рабочих температур, °C |
-60... +60 |
| Степень защиты от пыли и влгаи |
IP00 (ГОСТ 14254) |
| Климатическое исполнение и категория размещения |
У3 |
| Способ крепления |
болт |
| Присоединение внешних проводников |
уголковое |
| Способ присоединения |
на шины |
| Стандарты |
ГОСТ 17242-86, ТУ3424-050-05758109-2009 |
| Вес изделия, г |
380 |
Расшифровка условных обозначений
ПП57-31370-100А-У3-КЭАЗ:
| ПП57 |
|
| 31 |
- условное обозначение номинального тока: 31 - 100 А; 34 - 250 А; 37 - 400 А; 39 - 630 А; 40 - 800 А.
|
| 3 |
- условное обозначение номинального напряжения: 2 - 220 В; 3 - 380 В; 6 - 660 В; 9 - 1250 В.
|
| 7 |
- вид присоединения проводников к выводам предохранителя:
7 - болтовое с уголковыми выводами; 8 - болтовое с фланцевым выводом. |
| 0 |
- 0 - без указателя срабатывания и свободного контакта;
1 - с указателем срабатывания и свободным контактом;
2 - с указателем срабатывания, без свободного контакта. |
| 100А |
- номинальный ток плавкой вставки, ампер.
|
| У3 |
- климатическое исполнение и категория размещения.
|
| КЭАЗ |
|
