Описание и характеристики

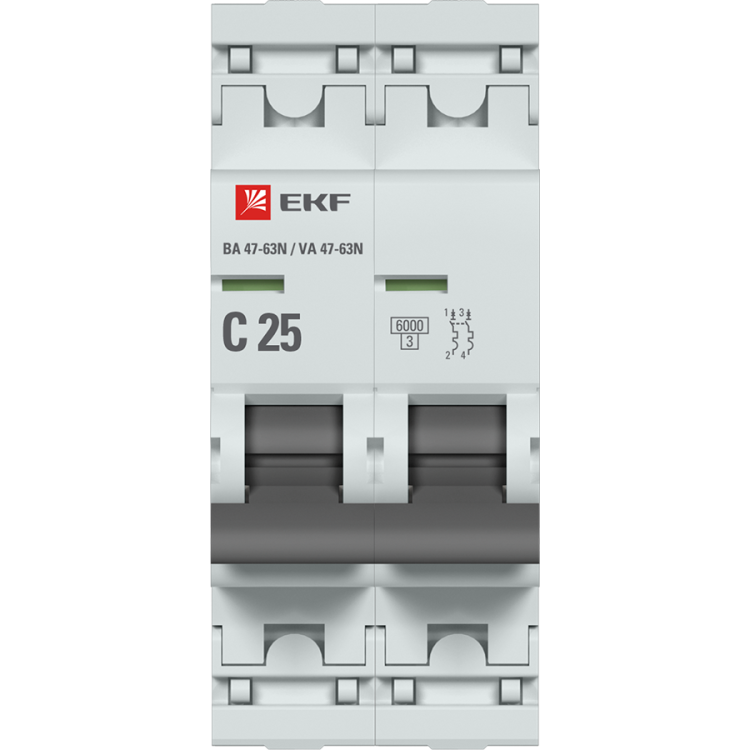

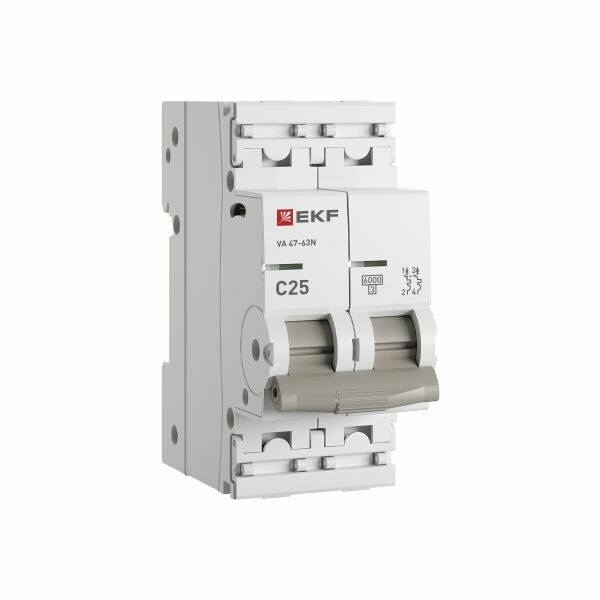

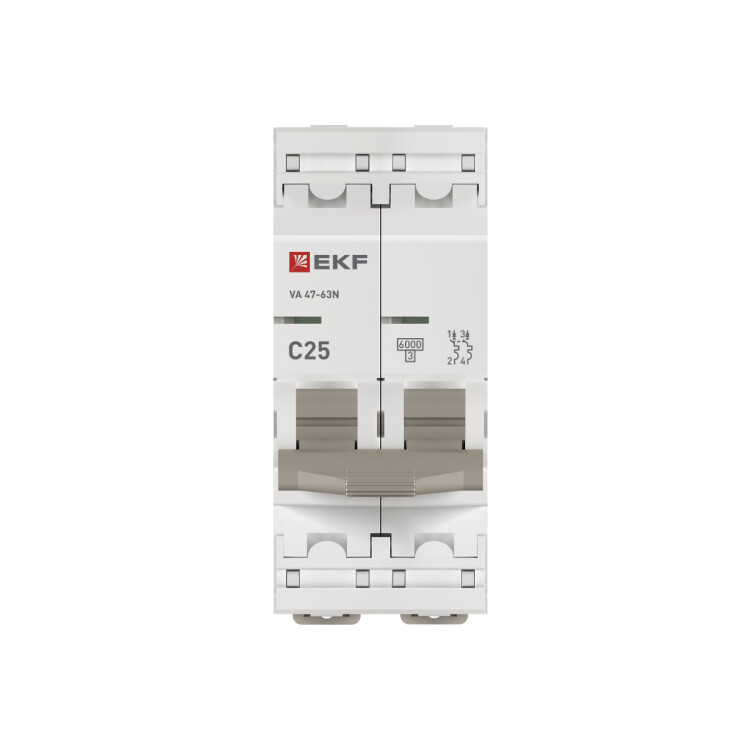

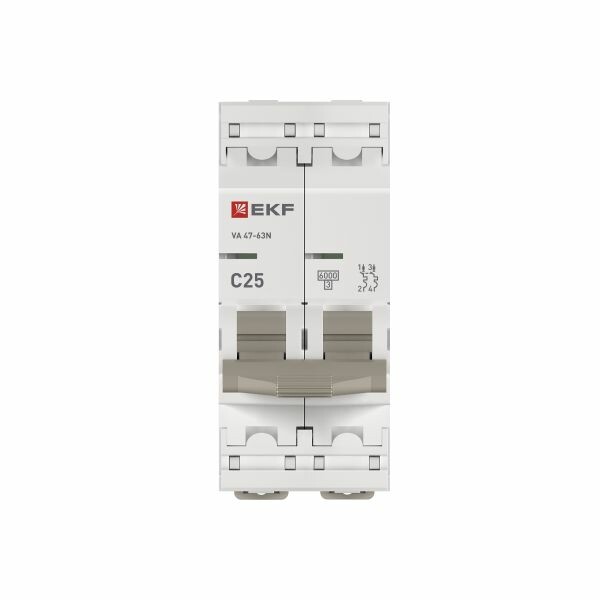

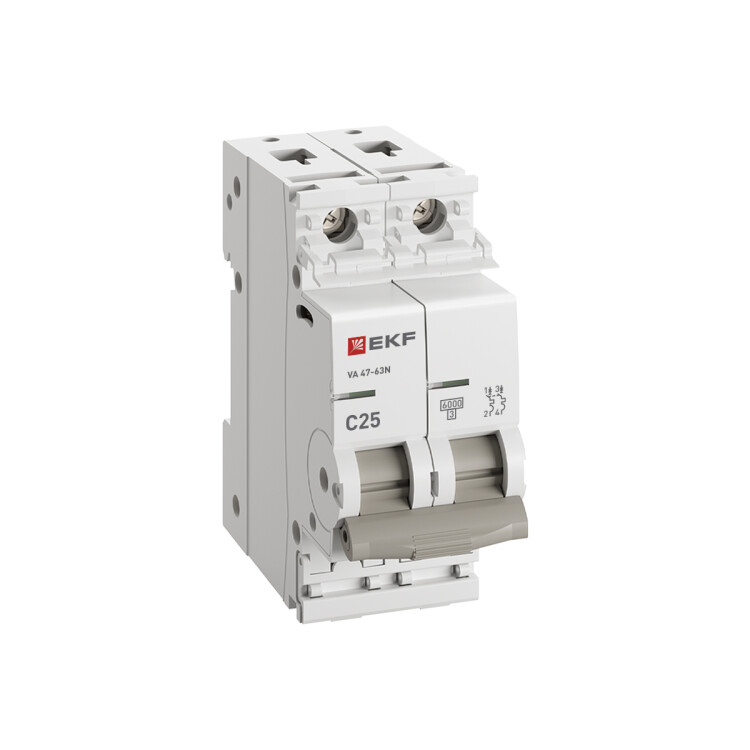

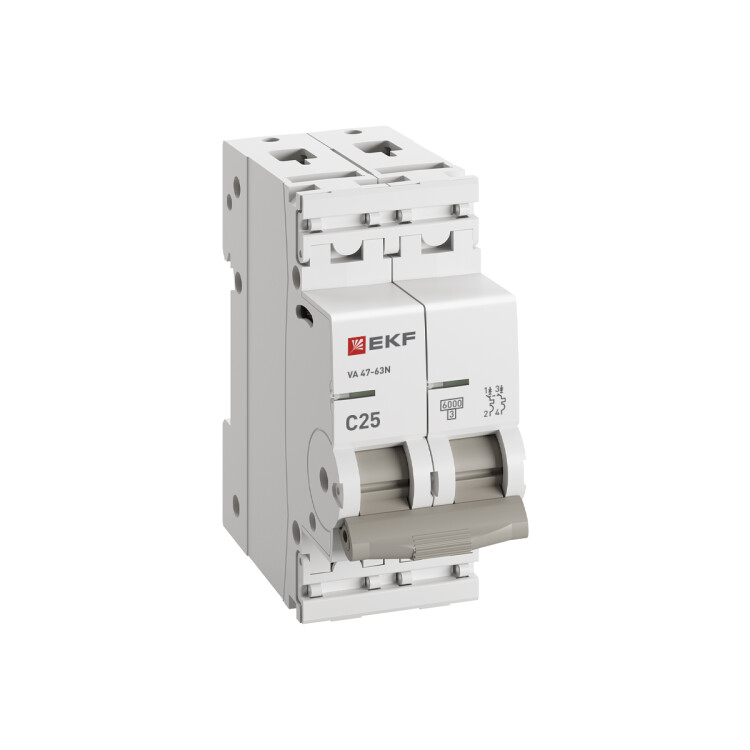

Выключатель автоматический ВА 47-63N EKF M636225C PROxima (2P, 25 А, 6 кА, характеристика срабатывания С)
Автоматические выключатели EKF ВА 47-63N PROxima являются механическими коммутационными аппаратами, применяются для оперативных включений и отключений в электрических сетях переменного тока, а также для защиты от токов перегрузки и коротких замыканий в жилых и общественных сооружениях.
Соответствуют ГОСТ IEC 60898-1.
Преимущества
- Пластиковые крышки закрывают доступ к винтовым зажимам, а также применяются для опломбирования выключателя, что исключает несанкционированный доступ к проводникам.
- Корпус усилен дополнительными заклепками для обеспечения его максимальной жесткости.
- Удобная рукоятка управления обеспечивает надежное оперирование аппаратом.
- Цветовой индикатор реального состояния контактов на лицевой панели.
- Конструкция двухпозиционного зажима обеспечивает удобный монтаж выключателя на DIN-рейку.
Размеры
Особенности конструкции
- 11 пластин в дугогасительной камере.
- 6 заклепок на корпусе обеспечивают его жесткость.
- Теплоотводящий канал в виде углубления в корпусе.
- Момент затяжки составляет 3,5 Н*м.
- Запатентованная встроенная опломбировка клемм.
- Монолитная лицевая панель.
- Возможна коммутация алюминиевым и медным проводником.
- Подключение возможно при помощи шин PIN и Fork как сверху, так и снизу.
- Корпус выполнен из не поддерживающей горение пластмассы.
- Индикаторное окно состояния контактов защищено пластиковой крышкой.
- Увеличенная твердость винтов затяжки.
- Полный набор аксессуаров для расширения функционала.
Технические характеристики
| Тип изделия | выключатель автоматический модульный |
| Количество полюсов | 2P |
| Модульная ширина (шаг 18 мм) | 2 |
| Номинальное напряжение, В | АС 230 |
| Частота тока, Гц | 50 |
| Номинальный ток In, А | 25 |
| Номинальная наибольшая отключающая способность Icn, А | 6000 |
| Тип характеристики отключения | С |
| Рассеиваемая мощность, Вт | 6,6 |
| Класс токоограничения | 3 |
| Категория перенапряжения | 3 |
| Номинальное напряжение изоляции Ui, В | 660 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 4 |
| Механическая износостойкость, циклов В-О | 20000 |
| Коммутационная износостойкость, циклов В-О | 10000 |
| Диапазон рабочих температур, °C | -25... +55 |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ3.1 |
| Способ крепления | на DIN-рейку |
| Положение в пространстве | на вертикальной плоскости вертикальное или горизонтальное |
| Сечение присоединяемого проводника, кв.мм | 1 - 25 |
| Момент затяжки, не более, Н*м | 3,5 |
| Возможность дополнительной комплектации | есть |
| Вес изделия, г | 0,2 |
| Срок службы, лет | 20 |
Диаграммы
Время-токовые характеристики отключения:
В - срабатывание электромагнитной защиты между 3- и 5-кратным значениями номинального тока.
С - срабатывание электромагнитной защиты между 5- и 10-кратным значениями номинального тока.
D - срабатывание электромагнитной защиты между 10- и 14-кратным значениями номинального тока.
Коэффициент пересчета номинального тока выключателей в зависимости от температуры окружающей среды:
Подключение
Присоединение проводников
- Проводник жесткий / гибкий / с наконечником:
- Шина соединительная (PIN, Fork):
Возможна коммутация алюминиевым и медным проводником.
Схема подключения
Подключение дополнительных устройств
- Контакт вспомогательный AV-OF (слева).
- Контакт сигнальный AV-SD (слева).
- Расцепитель минимального и максимального напряжения AV-MM Averes (справа).
- Расцепитель независимый AV-SNT, AV-SNT DC (справа).
- Моторные приводы AV-M1, AV-M6/M6S Averes (слева).
