Описание и характеристики

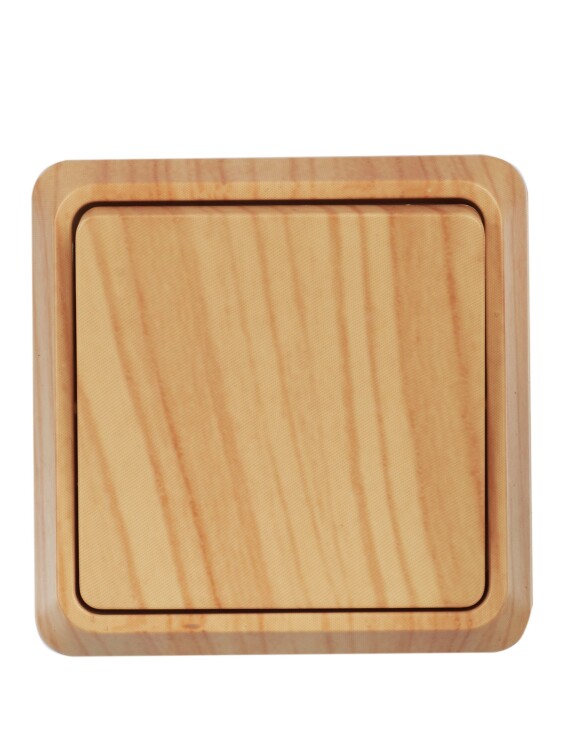

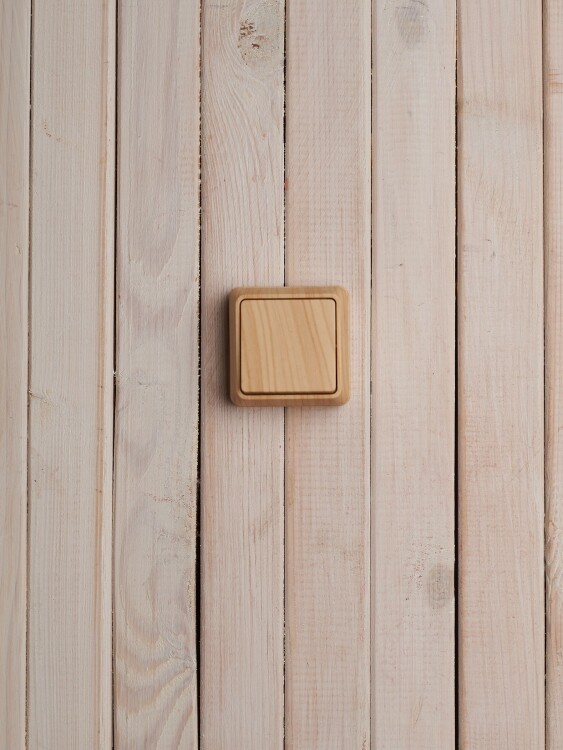

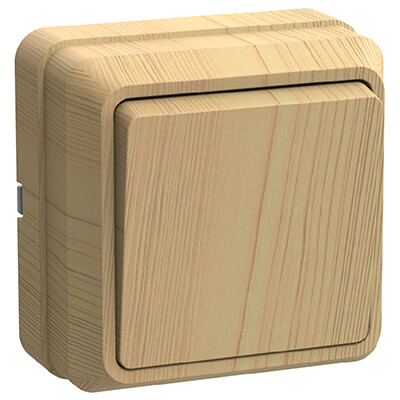

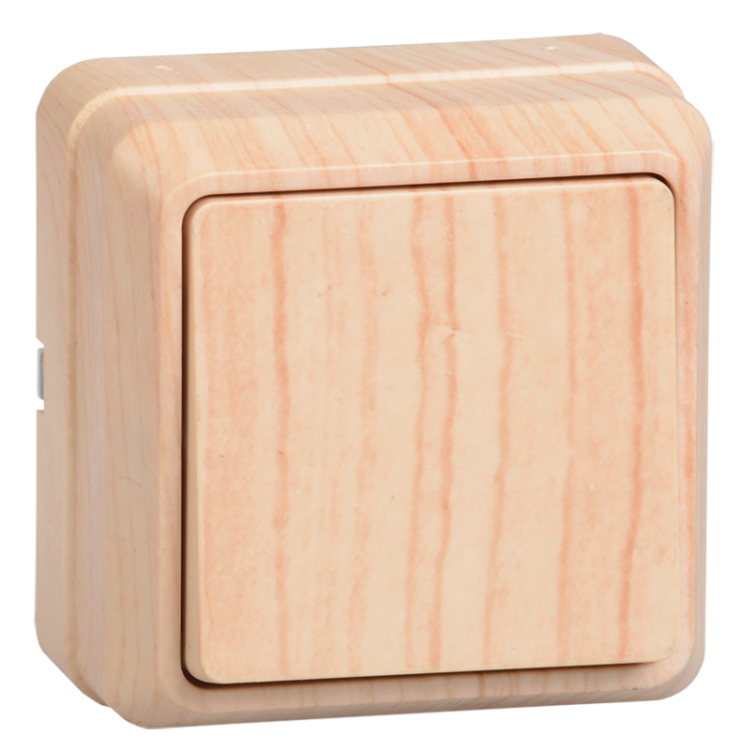

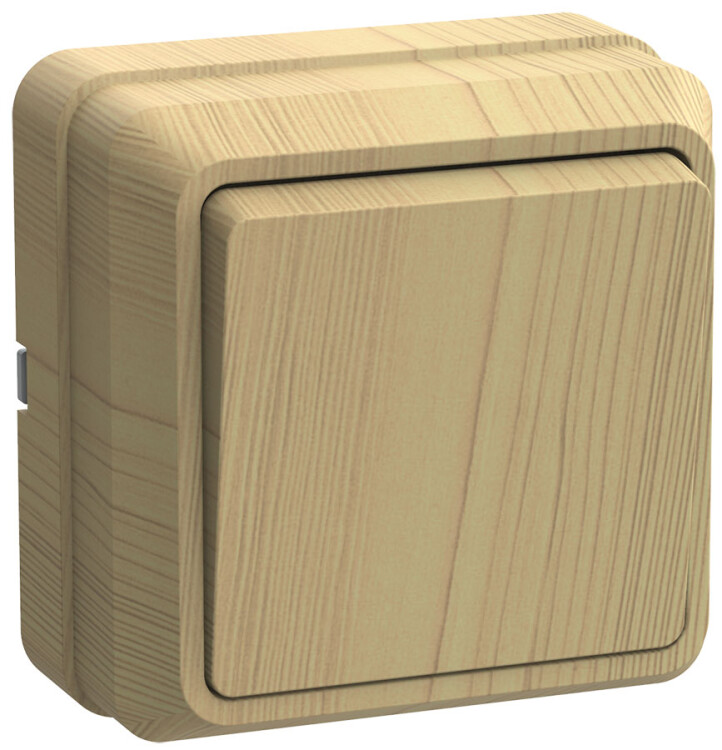

Выключатель одноклавишный IEK ВС20-1-0-ОС "Октава" (10 А) открытой установки, сосна
Электроустановочные изделия открытой установки IEK серии "Октава" благодаря универсальному дизайну подходят для монтажа в квартирах, загородных домах, офисных и производственных помещениях.
Соответствуют требованиям действующего российского законодательства в области безопасности продукции (ГОСТ IEC 60884-1 - розетки, ГОСТ Р 51324.1-2005 - выключатели).
Успешно прошли испытания на соответствие требованиям международных стандартов, что подтверждено сертификатом Таможенного союза, действующего на территории Республики Беларусь, Казахстана и РФ.
Преимущества
- Эргономичное исполнение изделий.
- Универсальная конструкция.
- Электробезопасные, термостойкие, негорючие материалы.

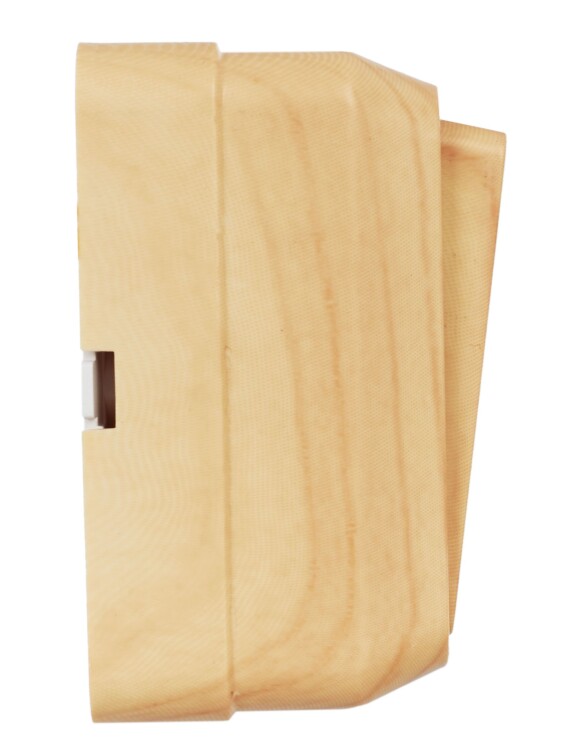

Размеры
Материалы и цвета
| Цвет лицевой панели | Сосна |
| Материал лицевой панели | ABS пластик |
| Материал основания | поликарбонат |
Особенности конструкции
 |
Удобный монтаж кабеля через выштампованные вводы для проводников на основании корпуса розеток и выключателей. |  |
Универсальные шляпки винтов под крестовую и плоскую отвертку. |
 |
Каждая розетка и выключатель поставляются в комплекте с задней стенкой, которая является и монтажной пластиной. |  |
Специальные отверстия под отвертку для демонтажа без повреждения накладки. |
Технические характеристики
| Артикул | EVO10-K03-10-DC |
| Тип изделия | выключатель однополюсный |
| Конструктивное исполнение | механизм в корпусе (в сборе) |
| Количество клавиш | 1 |
| Номинальное напряжение, В | АС 250 |
| Частота тока, Гц | 50 |
| Номинальный ток, А | 10 |
| Наличие подсветки | нет |
| Тип монтажа | открытая установка |
| Способ крепления | винтами |
| Способ подключения | винтовое соединение |
| Максимальное сечение присоединяемых проводников, кв.мм | 2,5 (медные) |
| Диапазон рабочих температур, °C | -25... +40 |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | У3 |
| Срок службы, не менее, лет | 10 |
Монтаж и подключение
- Снять клавишу.
- Удерживая выключатель в руке, снять с защелок при помощи отвертки заднюю крышку с механизмом.
- Закрепить заднюю крышку с механизмом на месте установки.
- Подготовленные к монтажу электрические провода присоединить к винтовым зажимам, не более двух проводов под один винтовой зажим.
- Установить корпус выключателя на основание, выведя кабель в предварительно прорезанное в корпусе отверстие.
Схема электрическая
