Описание и характеристики

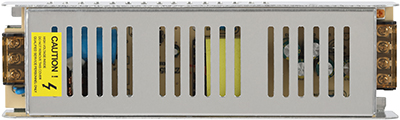

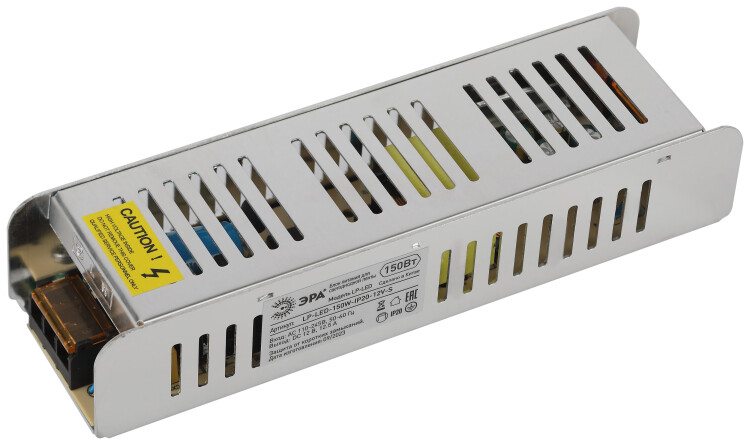

Блок питания LP-LED-150W-IP20-12V-S "Эра" (12 В, 150 Вт)
Блок питания LP-LED-150W-IP20-12V-S "Эра" предназначен для подключения к сети питания светодиодных лент, контроллеров светодиодных лент и других элементов декоративной подсветки на напряжение 12 В.
Мощность источника питания подбирается из расчета потребляемой мощности светодиодной ленты (указывается на 1 метр) и расчета планируемой к подключению длины.
Рекомендуется подбирать источник питания с запасом по мощности 25% от расчетного.
Размеры
| Длина корпуса, мм | 200 |
| Ширина корпуса, мм | 60 |
| Высота корпуса, мм | 40 |
Материалы
- Материал корпуса: металл.
Технические характеристики
| Артикул | Б0061125 |
| Тип изделия | блок питания для светодиодной ленты |
| Диапазон входного напряжения, В | АС 110 - 245 |
| Часота сети, Гц | 50 - 60 |
| Выходное напряжение, В | DC 12 |
| Выходной ток, не более, А | 12,5 |
| Максимальная мощность, Вт | 150 |
| КПД, не менее, % | 80 |
| Наличие защиты от короткого замыкания | есть (автоматическое восстановление после устранениня причины) |
| Наличие защиты от перегрузки | есть (автоматическое восстановление после устранениня причины) |
| Наличие защиты от перегрева | есть |
| Класс защиты от поражения электрическим током | I |
| Температура эксплуатации, °C | -25... +50 |
| Относительная влажность воздуха, не более, % | 80 |
| Степень защиты от пыли и влаги | IP20 |
| Срок службы, часов | 50000 |
Рекомендации по выбору блока питания
При выборе источника питания для светодиодной ленты необходимо учитывать несколько факторов:
- Выходное напряжение источника питания.
- Мощность источника питания.
- Степень защиты от пыли и влаги.
Для светодиодных лент, рассчитанных на питание 12 В, необходим источник питания постоянного тока с выходным напряжением 12 В.
Для расчета мощности блока питания потребуются следующие технические характеристики светодиодной ленты:
- Длина светодиодной ленты, метров.
- Мощность светодиодной ленты (Вт/м).
- Коэффициент запаса (1,25).
Формула для расчета мощности источника питания
Мощность источника питания (Вт) = длина ленты (м) х мощность ленты (Вт/м) х коэффициент запаса.
Пример 1:
Мощность источника питания = 5 м х 14,4 Вт/м х 1,25 = 90 Вт
Таким образом, мощность источника питания должна составлять не менее 90 Вт.
В данном случае рекомендуется использовать модель на 100 Вт.
Пример 2:
Мощность источника питания = 8 м х 14,4 Вт/м х 1,25 = 144 Вт
Таким образом, мощность источника питания должна составлять не менее 144 Вт.
В данном случае рекомендуется использовать модель на 150 Вт.

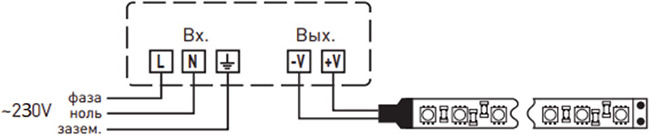

Схема подключения
- Подключение проводов сетевого кабеля и светодиодных лент к блоку питания выполняется с помощью зажимных винтовых клемм.
- Многожильные провода должны быть заранее облужены для исключения подвижного соединения и бесперебойной работы светодиодной ленты.
- Провода в клеммах блока питания должны быть надежно зафиксированы винтами, для исключения возможного короткого замыкания проводов между собой и внезапного отключения светодиодной ленты.
