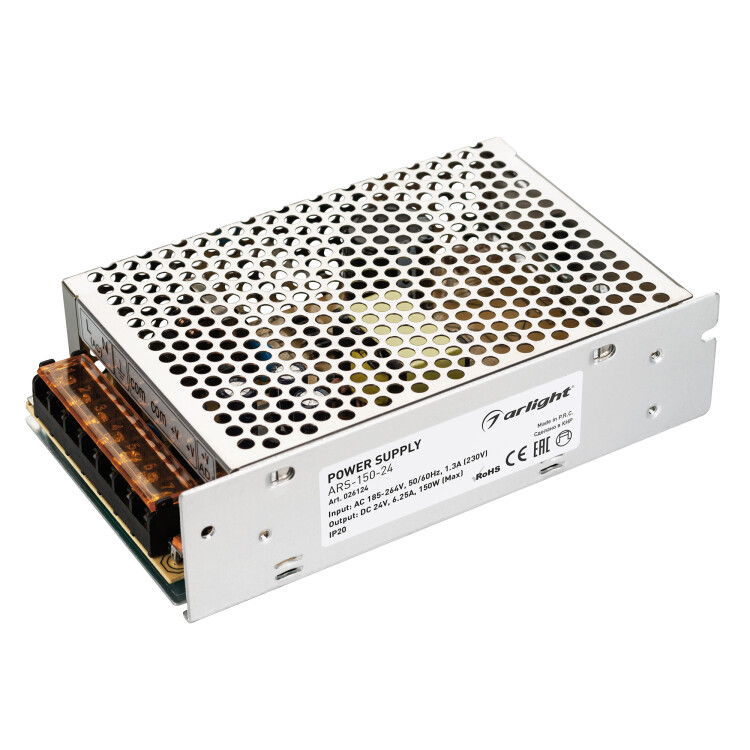

Блок питания Arlight ARS-150-24 (24 В, 150 Вт, 6,25 А, IP20)
Источники питания Arlight серии ARS предназначены для преобразования переменного напряжения электрической сети в постоянное стабилизированное напряжение.
Используются для питания светодиодных лент и другого оборудования.
Устанавливаются внутри помещений.
Преимущества
- Высокая стабильность и низкий уровень пульсаций выходного напряжения.
- Высокий КПД.
- Подстройка выходного напряжения встроенным потенциометром.
- Защита от перегрузки и короткого замыкания на выходе.
- Сетчатый металлический корпус обеспечивает естественное охлаждение без встроенного вентилятора.
- Минимальный размер за счет оптимизации конструкции.
- Проверка 100 % изделий на заводе при максимальной нагрузке.

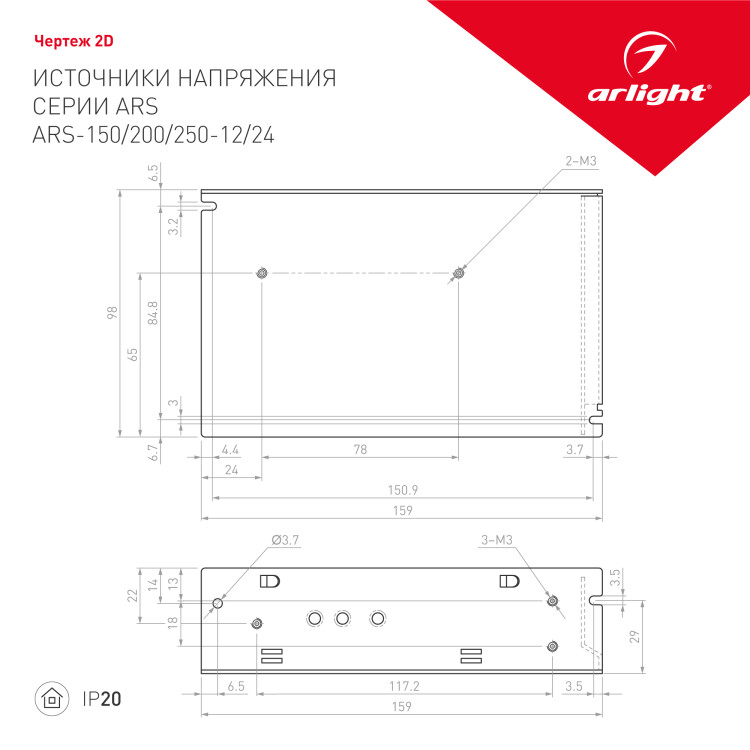

Размеры
| Длина, мм |
160 |
| Ширина, мм |
98 |
| Высота, мм |
42 |
Материалы
- Материал корпуса: металл.
Технические характеристики
| Артикул |
026124 |
| Тип изделия |
источник напряжения |
| Форма корпуса |
стандартный |
| Максимальная выходная мощность, Вт |
150 |
| Максимальный выходной ток, А |
6,25 |
| Выходное напряжение, В |
DC 24 ± 5% |
| Входное напряжение, В |
АС 200 - 240 |
| Предельный диапазон входного напряжения, В |
АС 185 - 264 |
| Частота питающей сети, Гц |
50 / 60 |
| Максимальный входной переменный ток, А |
1,3 |
| Пусковой ток, А |
46 |
| Коэффициент мощности, cos ? |
0,5 |
| КПД, % |
?83 - 86 |
| Рабочая температура, °C |
-10... +50 |
| Степень защиты от пыли и влаги |
IP20 |
| Тип подключения |
клеммы |
| Использование с управлением ШИМ |
шумные помещения |
Установка и подключение
- Убедитесь, что выходное напряжение и мощность источника соответствуют подключаемой нагрузке.
- Закрепите источник питания в месте установки.
- Подключите нагрузку к выходным клеммам, обозначенным символами "+V" и "COM", строго соблюдая полярность ("COM" означает "-V").
При подключении равномерно распределяйте нагрузку между выходными клеммами.
- Подключите к входным клеммам, обозначенным символами L (фаза) и N (ноль), провода электросети, соблюдая маркировку.
- Подключите к клемме, обозначенной символом
, провод защитного заземления.
- Проверьте правильность подключения всех проводов.
Подача напряжения сети ~230 В на выходные клеммы источника напряжения неминуемо приводит к выходу его из строя.
- Включите электропитание.
Допустима небольшая задержка включения источника (до 2 сек.), что является особенностью работы электронной схемы управления и не является дефектом.
- Дайте поработать источнику 60 мин. с подключенной нагрузкой, которую вы предполагаете использовать.
Источник питания должен находиться в тех же условиях, как и при последующей эксплуатации.
- Проверьте температуру корпуса источника питания.
Максимальная температура корпуса источника в установившемся режиме не должна превышать +70 °С.
Если температура корпуса выше, необходимо уменьшить нагрузку, обеспечить лучшую вентиляцию или использовать более мощный источник питания.
- Отключите источник от сети после проверки.
Требования и рекомендации по эксплуатации
- Не допускается использовать источник питания совместно с диммером (регулятором освещения), установленным в цепи 230 В~.
- Соблюдайте условия эксплуатации оборудования:
- эксплуатация только внутри помещений;
- температура окружающего воздуха от -10 до +50 °С;
- относительная влажность воздуха не более 90 % при +20 °C, без конденсации влаги;
- отсутствие в воздухе паров и примесей агрессивных веществ (кислот, щелочей и пр.).
- Для естественной вентиляции обеспечьте не менее 20 см пространства вокруг источника питания.
При невозможности обеспечить свободное пространство используйте принудительную вентиляцию.
- Не нагружайте источник питания более 80 % от его максимальной мощности.
Учитывайте, что с повышением температуры окружающей среды максимальная мощность источника питания снижается.

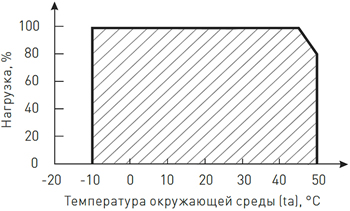

Максимальная допустимая нагрузка (% от мощности источника):
- Не закрывайте вентиляционные отверстия источника.
- Не устанавливайте источник питания вблизи нагревательных приборов или горячих поверхностей.
- При использовании в системе нескольких источников питания не устанавливайте их вплотную друг к другу.
- Не располагайте источник питания вплотную к нагрузке или на ней.
- Не допускайте попадания воды, грязи и мелких предметов внутрь источника, а также образования конденсата.
- Не соединяйте выходы двух и более источников питания.
- При выборе места установки источника предусмотрите возможность обслуживания.
Не устанавливайте источник в местах, доступ к которым будет впоследствии невозможен.
Возможные неисправности
| Неисправность |
Причина |
Метод устранения |
| Источник питания не работает. |
Нет контакта в соединениях. |
Проверьте все подключения. |
| Неправильная полярность подключения нагрузки. |
Подключите нагрузку, соблюдая полярность. |
| Короткое замыкание в нагрузке. |
Устраните короткое замыкание. |
| Перепутаны вход и выход источника питания. |
Замените вышедший из строя источник питания. |
| Самопроизвольное периодическое включение и выключение. |
Превышена максимально допустимая мощность нагрузки. |
Уменьшите нагрузку или замените источник питания на более мощный. |
| В цепи питания установлен выключатель с индикатором. |
Удалите индикатор или замените выключатель. |
| Температура корпуса выше +70 °C. |
Превышена максимально допустимая мощность нагрузки. |
Уменьшите нагрузку или замените источник питания на более мощный. |
| Недостаточное пространство для отвода тепла. |
Проверьте температуру воздуха, обеспечьте достаточную вентиляцию. |
