Описание и характеристики

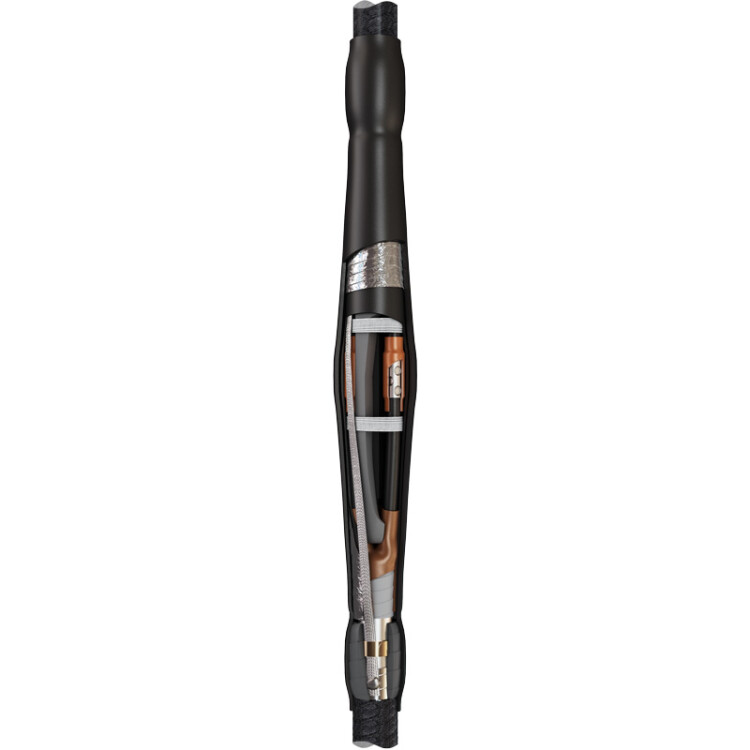

Муфта кабельная соединительная 3СТп-10-70/120(Б) КВТ
Соединительные кабельные муфты 3СТп-10 предназначены для соединения трехжильного кабеля с бумажной маслопропитанной изоляцией, с броней или без брони с общей алюминиевой или свинцовой оболочкой, на напряжение 6 и 10 кВ.
Подходят для монтажа следующих типов кабеля: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, (А)СКл.
Соответствует требованиям ГОСТ 34839-2022.
Конструкция и материалы
- Изолирующие толстостенные манжеты на места соединения жил выполнены из специального материала кирпично-красного цвета, обладающего повышенной электрической прочностью.
Толстостенные манжеты с внутренним слоем термоплавкого клея обеспечивают надежную изоляцию и герметизацию мест соединения жил кабеля. - Заполнение внутреннего межфазного пространства специальной мастикой исключает образование воздушных пустот внутри муфты и обеспечивает дополнительный контур герметизации.
- Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля.
- Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется комбинированным способом.
Базовая комплектация включает в себя пружины постоянного давления, используемые для крепежа провода заземления к металлическим оболочкам.
Крепеж на бронелентах осуществляется методом пайки (комбинированная система заземления).
- Применение пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемого кабеля обеспечивает быстрый и надежный монтаж.
Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя "А". - Использование двух защитных термоусаживаемых кожухов - внутреннего и внешнего, а также межфазного герметика-заполнителя обеспечивает полную герметизацию конструкции.
- Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители.
- Все полимерные композиции, использованные для производства термоусаживаемых компонентов КВТ, не содержат галогенов.
Технические характеристики
| Артикул | 52834 |
| Тип изделия | муфта кабельная соединительная |
| Технология монтажа | термоусадка |
| Максимальное рабочее напряжение, кВ | 10 |
| Тип кабеля | с броней / без брони |
| Изоляция кабеля | бумажная маслопропитанная |
| Количество жил в кабеле | 3 |
| Сечение жил, кв.мм | 70 / 95 / 120 |
| Система заземления | комбинированная |
| Температура эксплуатации, °C | -50... +50 |
| Тип установки | внутренняя / наружная |
| Марки монтируемого кабеля | ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв |
| В комплекте | болтовые наконечники |
| Инструмент для монтажа | пропановая горелка, набор для срыва головок болтовых наконечников и соединителей |
