Описание и характеристики

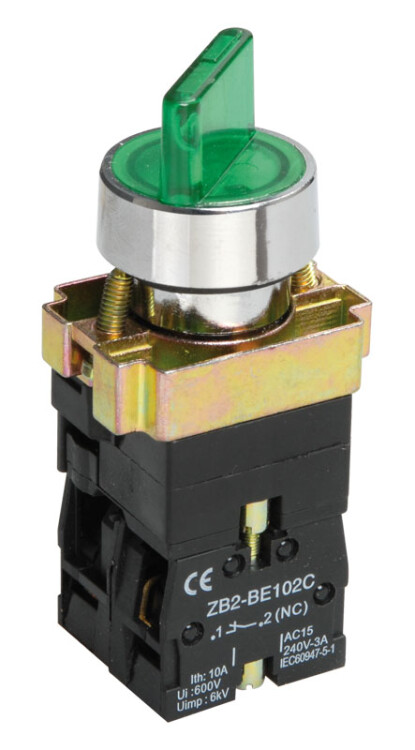

Переключатель LAY5-BK2365 IEK (2 положения O-I, стандартная ручка), зеленый, с led подсветкой
Переключатель LAY5-BK2365 с металлическим основанием на два фиксированных положения O-I предназначен для переключения отдельных электрических цепей переменного тока напряжением до 600 В частотой 50 Гц или постоянного тока напряжением до 400 В.
Применяется в электрощитовом, промышленном, технологическом оборудовании, на объектах энергоснабжения.

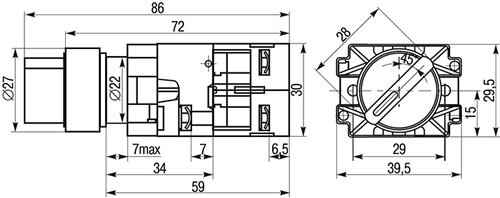

Размеры
Материалы и цвета
| Цвет ручки | Зеленый |
| Материал основания | металл |
Особенности конструкции
- Переключатель состоит из двух узлов: быстросъемной головки и контактного модуля.
- Надежная и удобная система крепежа изделия к монтажной панели.
- Металлическое основание обеспечивает увеличенный ресурс эксплуатации изделия.
- Подключение подводящих проводников производят винтовыми зажимами с тарельчатыми шайбами, которые обеспечивают надежную фиксацию проводов.
Технические характеристики
| Артикул | BSW90-BK-2-K06 | |
| Тип изделия | переключатель на два фиксированных положения I-II | |
| Конструктивное исполнение | стандартная поворотная ручка, съемный контактный блок | |
| Контакты* | 1 замыкающий, 1 размыкающий | |
| Позиции переключения | 0 - 1 | |
| Подсветка | съемная светодиодная матрица 230 В, цоколь ВА9S** | |
| Номинальное рабочее напряжение переменного тока, В | 110 / 230 / 400 / 600 | |
| Номинальное рабочее напряжение постоянного тока, В | 24 / 48 / 110 / 220 / 400 | |
| Номинальное напряжение по изоляции Ui, В | 600 | |
| Номинальный тепловой ток Ith, А | 10 | |
| Номинальный рабочий ток Ie контактов в категории применения АС-15, А | 110 В | 4,0 |
| 230 В | 3,0 | |
| 400 В | 1,5 | |
| 600 В | 0,6 | |
| Номинальный рабочий ток Ie контактов в категории применения DС-14, А | 24 В | 3,0 |
| 48 В | 2,5 | |
| 110 В | 2,2 | |
| 220 В | 1,1 | |
| 400 В | 0,6 | |
| Электрическая износостойкость, не менее, циклов В-0 х 106 | 0,3 (переменный ток) / 0,25 (постоянный ток) | |
| Механическая износостойкость, не менее, циклов В-О х 106 | 0,6 | |
| Диапазон рабочих температур, °С | -10... +40 | |
| Степень защиты от пыли и влаги (ГОСТ 14254) | IP40 (со стороны монтажной панели) / IP20 (со стороны контактных выводов) | |
| Степень загрязнения | 3 | |
| Тип монтажа | встраиваемый | |
| Установочный диаметр, мм | 22 | |
| Способ подключения | винтовое соединение | |
| Максимальная присоединительная способность контактных зажимов | 2 х 2,5 кв.мм | |
| Класс защиты от поражения электрическим током | II | |
| Группа условий эксплуатации | М4 (ГОСТ 17516) | |
| Срок службы, лет | 10 | |
* Возможна установка блоков дополнительных контактов (замыкающий LAY-10 или размыкающий LAY-01) до 4 в ряд (дополнительные контакты приобретаются отдельно).
** Возможна замена на неоновую лампу 230 В~, цоколь BA9S.
Схема электрическая
