Описание и характеристики

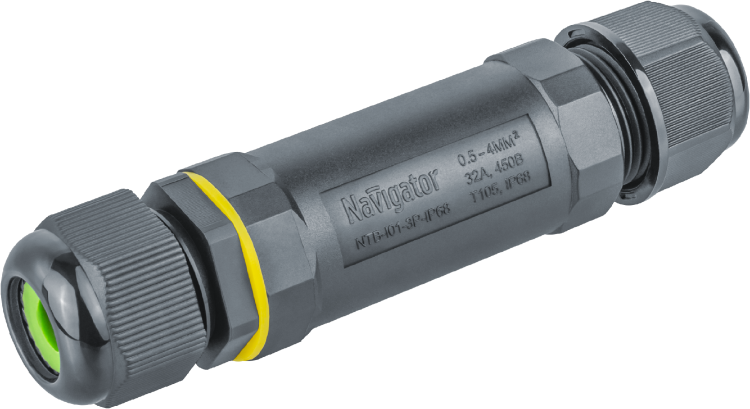

Коннектор кабельный Navigator NTB-I01-3P-IP68 I-образный 3PIN

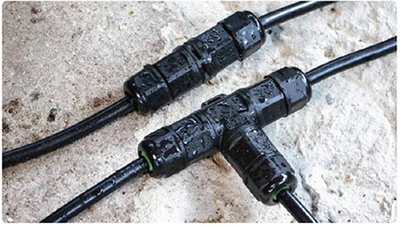

Герметичные кабельные коннекторы Navigator серии NTB-IP68 предназначены для соединения и распределения электрических проводников, требующих обеспечения полной герметичности электрической цепи.
Благодаря степени защиты от пыли и влаги IP68 коннекторы могут использоваться под водой и под землей без угрозы потери качества соединения.
Основной областью применения является промышленное и уличное освещение.
Преимущества
- Ударопрочный негорючий корпус.
- Контактные части не подвержены коррозии.
- Уплотнительные кольца и прокладка из силикона.
- Многоразовое использование.

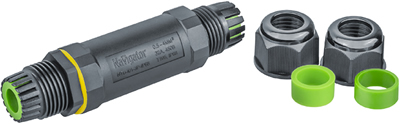

- Совместимость с кабелем различного диаметра за счет двух уплотнителей.
- Устойчивость к ультрафиолетовому излучению.

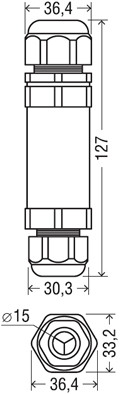

Размеры
Материалы и цвета
| Цвет корпуса | Черный |
| Материал корпуса | полиамид 6.6 |
| Материал контактных частей | латунь |
| Материал уплотнительных колец и прокладки | силикон |

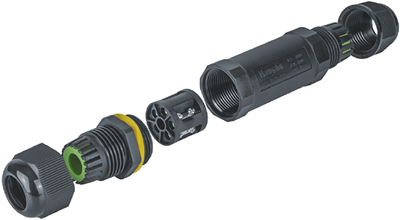

Конструкция
1 - стопорная гайка.
2 - корпус.
3 - клеммник.
4 - уплотнительная гайка.
Технические характеристики
| Артикул | 82830 |
| Тип изделия | кабельный коннектор |
| Форма | I-образный |
| Тип ввода | уплотнительная гайка |
| Количество полюсов | 3 |
| Максимальный ток, А | 32 |
| Рабочее напряжение, В | 450 |
| Диаметр кабеля | 10 - 14 (1-е уплотнительное кольцо) / 5 - 9 (2-е уплотнительное кольцо) |
| Диапазон рабочих температур, °C | -40... +105 |
| Степень защиты от пыли и влаги | IP68 |
| Тип монтажа | открытая / скрытая установка |
| Сечение подключаемого кабеля, кв.мм | 0,5 - 4,0 |
| Максимальный момент затяжки стопорной гайки, Н*м | 2,5 |
Монтаж
- Раскройте кабельный коннектор, отсоединив стопорные гайки.
- В зависимости от диаметра подключаемого кабеля используйте необходимое уплотнительное кольцо.

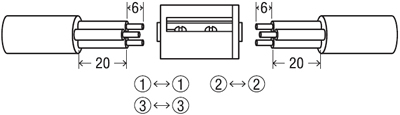

- Снимите изоляцию с оболочки кабеля и проводника согласно рисунку.
Используя клеммник, соедините проводники при помощи инструмента.
- Последовательно вставьте элементы в корпус и зафиксируйте стопорной гайкой.
- Плотно затяните стопорные гайки до указанного усилия при помощи инструмента.
