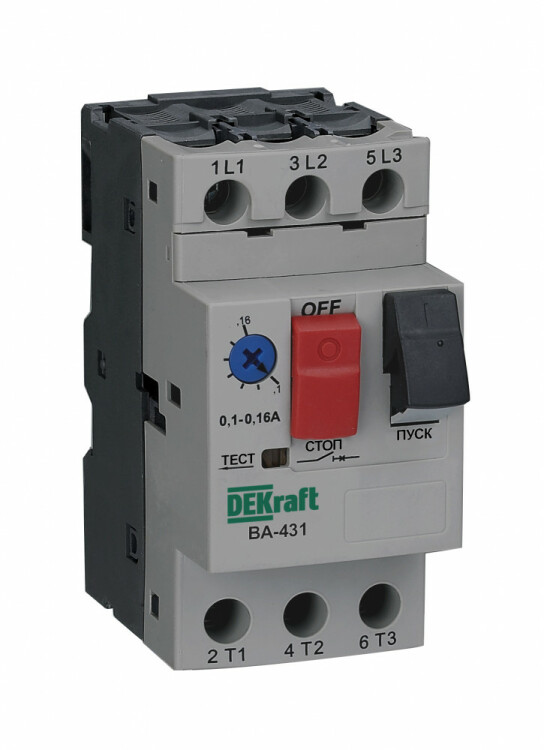

Выключатель автоматический ВА431-2.5A-4A DEKraft (2,5 - 4,0 А) защиты двигателя
Автоматические выключатели защиты двигателя DEKraft серии ВА-430 предназначены для управления и защиты трехфазных асинхронных электродвигателей от короткого замыкания, перегрузки и выпадения фазы.
Применяются в электрических цепях переменного тока напряжением до 690 В для систем вентиляции и кондиционирования, небольших генераторных установок и систем водоснабжения, упаковочных линий на производственных площадках, на объектах сельского хозяйства, в жилых и административных помещениях.
Автоматические выключатели ВА-430 выполнены в двух типоразмерах: ВА-431 на токи до 32 А и ВА-432 на токи до 80 А.
Преимущества
 |
Все аксессуары легко и просто устанавливаются на автомат и не требуют дополнительных настроек. |  |
Цена гораздо ниже, чем при покупке автоматического выключателя и теплового реле перегрузки, в силу использования регулируемого теплового расцепителя в автоматических выключателях защиты двигателя. |
 |
Защита от токов короткого замыкания, токов перегрузки и выпадения фазы - аппарат обеспечивает полную защиту электродвигателя и не требует дополнительного использования теплового реле перегрузки. Таким образом, автоматический выключатель защиты двигателя ВА-430 конструктивно представляет собой автоматический выключатель с характеристикой D и тепловое реле перегрузки в одном корпусе. |
 |
Подключается быстрее и проще, чем автомат, контактор и тепловое реле перегрузки - при тех же функциях монтаж автомата защиты двигателя и контактора быстрее, чем монтаж последовательно устанавливаемых автоматического выключателя, контактора и теплового реле перегрузки. |
 |
Универсальное крепление на DIN-рейку и монтажную панель ускоряет и облегчает монтаж автоматических выключателей защиты двигателя в щиты. |  |
Легкая проверка работоспособности аппарата одним нажатием на рычажок расцепления. |
Размеры
Технические характеристики
| Артикул | 21227DEK |
| Тип изделия | автоматический выключатель защиты двигателя |
| Количество полюсов | 3 |
| Номинальное рабочее напряжение, В | АС 690 |
| Номинальная рабочая частота тока, Гц | 50 / 60 |
| Номинальный продолжительный ток Iu, А | 4 |
| Тип расцепителя | термомагнитный |
| Диапазон установки расцепителя перегрузки, А | 2,5 - 4,0 |
| Номинальное импульсное выдерживаемое напряжение, кВ | 6 |
| Номинальная отключающая способность Icu, кА | 100 (АС 230 / 240 В) 100 (АС 400 / 415 В) 3 (АС 690 В) |
| Наибольшая рабочая отключающая способность Ics, кА | 100 (АС 230 / 240 В) 100 (АС 400 / 415 В) 2,25 (АС 690 В) |
| Категория защиты от перегрузки | обрыв фазы, тепловая перегрузка |
| Наличие защиты от короткого замыкания | есть |
| Функция изоляции | есть |
| Функция температурной компенсации | есть |
| Механическая износостойкость, циклов | 10000 |
| Электрическая износостойкость (АС-3 400 В), циклов | 10000 |
| Диапазон рабочих температур, °C | -5... +40 |
| Степень защиты от пыли и влаги | IP20 |
| Класс загрязнения | 3 |
| Способ крепления | на DIN-рейку |
| Сечение подключаемых проводников, кв.мм | 1,0 - 6,0 |
| Усилие затяжки зажимных винтов, Н*м | 1,7 |
| Соответствие стандартам | ТР ТС 004/2011, ГОСТ IEC 60947-2, ГОСТ Р 50030.4.1 |

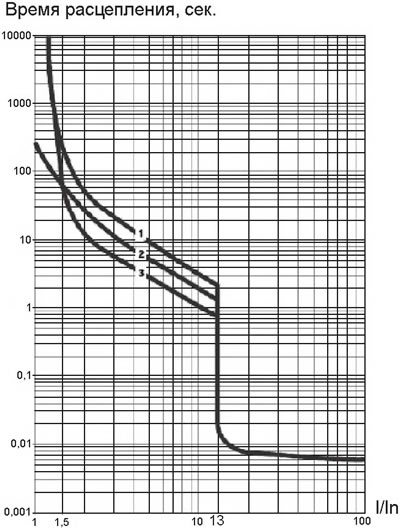

Диаграмма кривой отключения
1 - три полюса из холодного состояния.
2 - полюса из холодного состояния.
3 - полюса из горячего состояния.
Схемы подключения
Подключение напрямую:
|

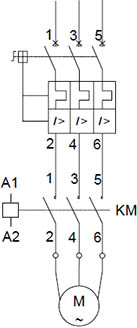

Подключение через контактор:
|
Дополнительные аксессуары
Для расширения функционала в системах автоматизации и диспетчеризации автоматы ВА-430 могут использоваться с дополнительными аксессуарами.
- Расцепитель минимального напряжения (установка с правой стороны автомата).
- Расцепитель независимый (установка с правой стороны автомата).

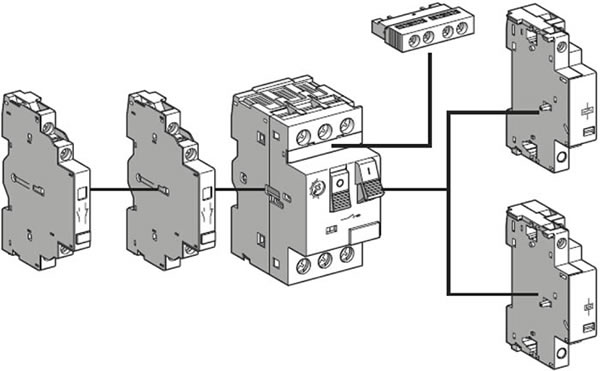

- Контакт дополнительный (фронтальный - установка на лицевой стороне автомата, боковой - установка с левой стороны автомата).
- Корпус пластиковый IP55 для установки ВА-431.
