Описание и характеристики

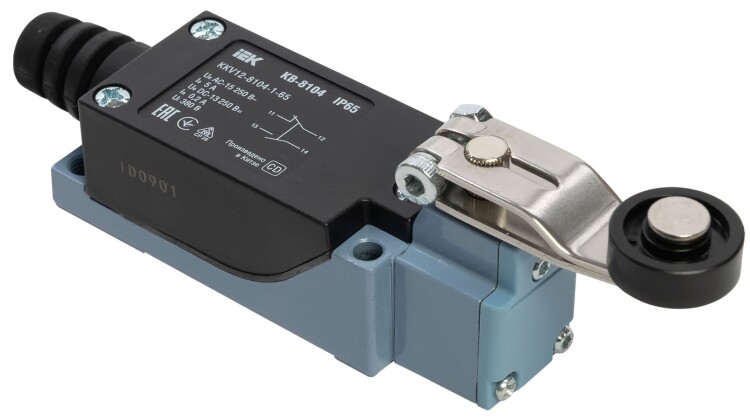

Выключатель концевой КВ-8104 IEK (рычаг с роликом, IP65)
Концевые выключатели IEK типа КВ предназначены для коммутации электрических цепей управления, сигнализации и контроля напряжением до 250 В под воздействием подвижных частей механизмов.
Соответствуют требованиям ГОСТ IEC 609475-1.
Преимущества
- Высокая износостойкость.
- Быстрое замыкание / размыкание контактной группы.
- Плавная работа с большой амплитудой перемещения.
- Универсальность и широкий ассортимент.
- Стойкость к агрессивным средам.
Размеры
| Длина корпуса (без управляющего элемента), мм | 98,3 |
| Ширина корпуса, мм | 28,6 |
| Высота корпуса, мм | 40,3 |
Конструкция и материалы
- Выключатели двухцепные с переключающим контактом формы Za по ГОСТ IEC 60947-5-1.
- При нажатии на приводной элемент траверса, несущая подвижные контакты мостикового типа, перемещается, в результате чего происходит переключение контактов.
- Возврат системы в исходное положение после снятия с приводного элемента осуществляется пружиной.
- Материал корпуса: металл.
- Уплотнительные прокладки и колпачки защищают от попадания инородных предметов и жидкости.
- Винтовые зажимы обеспечивают надежную фиксацию проводников.
- Различные типы головок исполнительного механизма. Минимальные размеры.
- Двойная пружина в контактном блоке с длительным сроком службы.
- Все съемные детали крепятся к корпусу через прокладку-сальник.
- Сальник с гибким отводом защищает контактную группу от пыли и грязи.
Технические характеристики
| Артикул | KKV12-8104-1-65 |
| Тип изделия | выключатель концевой |
| Количество нормально замкнутых (НЗ) контактов | 1 |
| Количество нормально разомкнутых (НО) контактов | 1 |
| Количество переключающих контактов | 1 |
| Тип управляющего элемента | рычаг с роликом |
| Прямой ход штока, градусов | 20 |
| Полный ход штока, градусов | 100 |
| Усилие прямого срабатывания, Н | 7,5 |
| Функция переключения с фиксацией | нет |
| Дифференциальный ход, градусов | 12 |
| Номинальное напряжение, В | до 250 |
| Категории применения | АС-15, DC-13 |
| Номинальный коммутируемый ток Ie при АС-15, А | 3 (125 В, 250 В) |
| Номинальный коммутируемый ток Ie при DC-13, А | 4 (14 В, 30 В) |
| Условный тепловой ток Ith, А | 10 |
| Номинальное напряжение изоляции Ui, В | 380 |
| Допустимая частота включений в час | 1800 |
| Механическая износостойкость, циклов | 1 млн. |
| Температура эксплуатации, °C | -20... +70 |
| Степень защиты от пыли и влаги | IP65 |
| Климатическое исполнение и категория размещения | У3 (ГОСТ 15150) |
| Степень загрязнения окружающей среды | 3 (ГОСТ IEC 60947-5-1) |
Внимание!
Эксплуатировать выключатели разрешается только при наличии защитного заземления.
Заземление выключателей осуществляется через зажим защитного заземления, который расположен внутри корпуса выключателей.
