Автоматический выключатель дифференциального тока CHINT NXBLE-63Y 1P+N 32А 30мА (электронный), тип AС, характеристика C, 4,5 кА (R)
Автоматические выключатели дифференциального тока CHINT серии NXBLE-63Y предназначены для применения в сетях переменного тока напряжением до 230 В частотой 50 / 60 Гц с номинальным током до 63 А.
Применяются
для нечастых включений и отключений нагрузок, а также для защиты от перегрузки, короткого замыкания, поражения электрическим током при косвенных прикосновениях и защиты от возгораний по причине утечки тока в электроустановках жилых, общественных и промышленных зданий.
АВДТ серии NXBLE-63Y изготавливаются с характеристиками срабатывания C и D.
Устройства с характеристикой С (5 - 10) In устанавливаются для защиты от перегрузок и коротких замыканий цепей общего назначения, например, распределения и освещения.
АВДТ с характеристикой D (10 - 20) In используются для защиты от перегрузок и коротких замыканий нагрузок с пусковыми бросками тока.
Преимущества
- Высокое качество комплектующих.
- 100% контроль качества сборки.
- Быстрый монтаж и надежность крепления.
- Индикация положения контактов.
- Международные сертификаты качества.

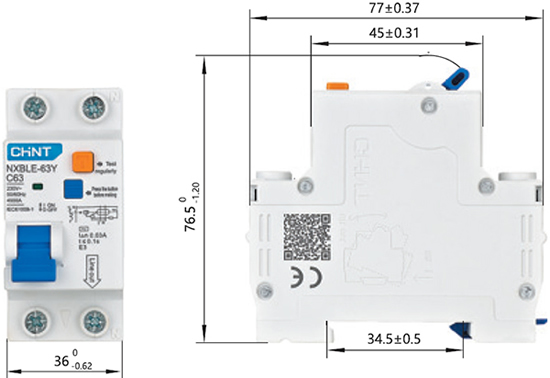

Размеры
Технические характеристики
| Артикул | 105545 |
| Тип изделия | модульный автоматический выключатель дифференциального тока |
| Модульная ширина (шаг 18 мм) | 2 |
| Количество полюсов | 1P+N |
| Тип устройства | электронный |
| Номинальное рабочее напряжение Ue, В | АС 230 |
| Номинальная частота тока, Гц | 50 / 60 |
| Номинальный ток In, А | 32 |
| Номинальное напряжение изоляции Ui, В | 500 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 4 |
| Тип характеристики мгновенного расцепления | С |
| Тип тока утечки | АС |
| Номинальный отключающий дифференциальный ток IΔn, мА | 30 |
| Номинальная наибольшая предельная отключающая способность Icu, А | 4500 |
| Номинальная наибольшая рабочая отключающая способность Ics, А | 4500 |
| Время отключения IΔn, сек. | ≤0,1 |
| Механическая износостойкость, циклов В-О | 20000 |
| Электрическая износостойкость, циклов В-О | 10000 |
| Наличие индикатора аварийного срабатывания | есть |
| Степень загрязнения | 2 |
| Рабочая температура окружающей среды, °C | -35... +70 |
| Степень защиты от пыли и влаги | IP20 |
| Способ крепления | на DIN-рейку 35 мм |
| Сечение медного кабеля для верхних / нижних зажимов, кв.мм | 1 - 16 |
| Сечение шин для верхних / нижних зажимов, кв.мм | 10 |
| Момент затяжки винтов, Н*м | 2,5 |
| Подключение нагрузки | снизу |
| Соответствие стандартам | ГОСТ Р 51327.1 (МЭК 61009-1) |
Внимание!
Необходимо проверять работоспособность АВДТ серии NXBLE-63Y нажатием на кнопку "Тест" не реже 1 раза в месяц.
Дополнительные устройства
АВДТ серии NXBLE-63Y дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния AX-X1;
- сигнальный контакт аварийного срабатывания AL-X1;
- независимый расцепитель SHT-X1;
- расцепитель минимального / максимального напряжения (OUVT-X1; UVT-X1; OVT-X1).

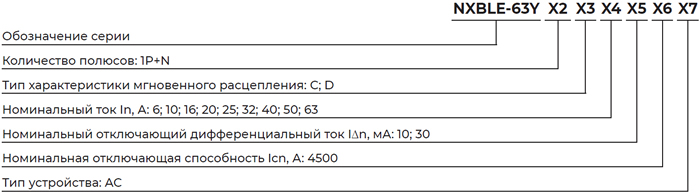

Структура условного обозначения
