Описание и характеристики

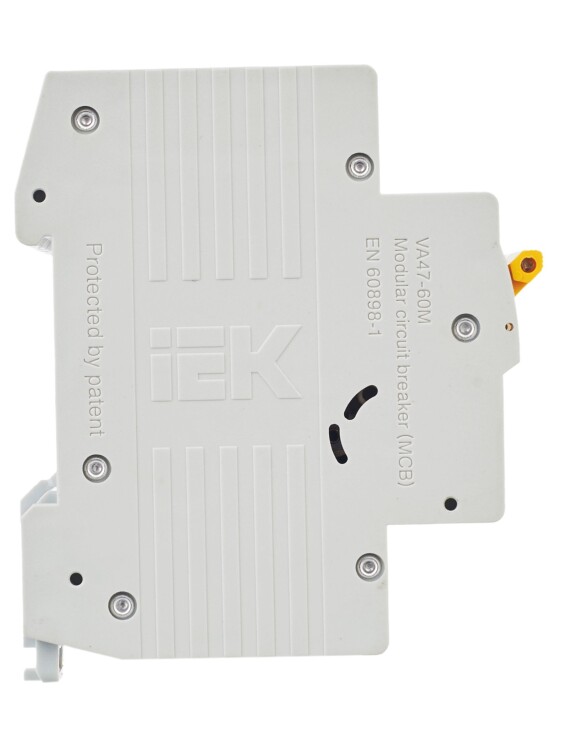

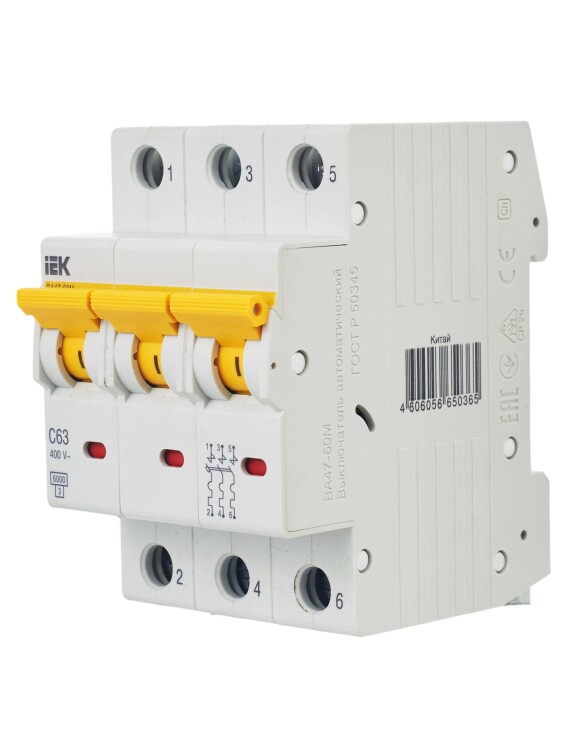

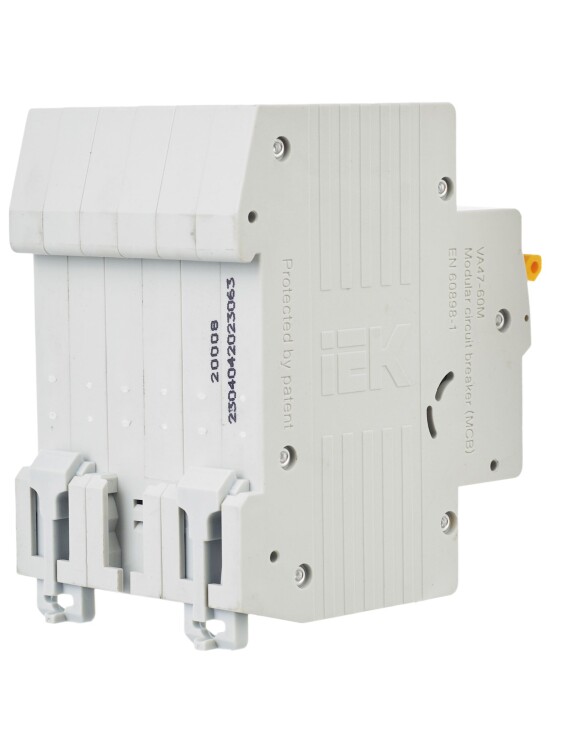

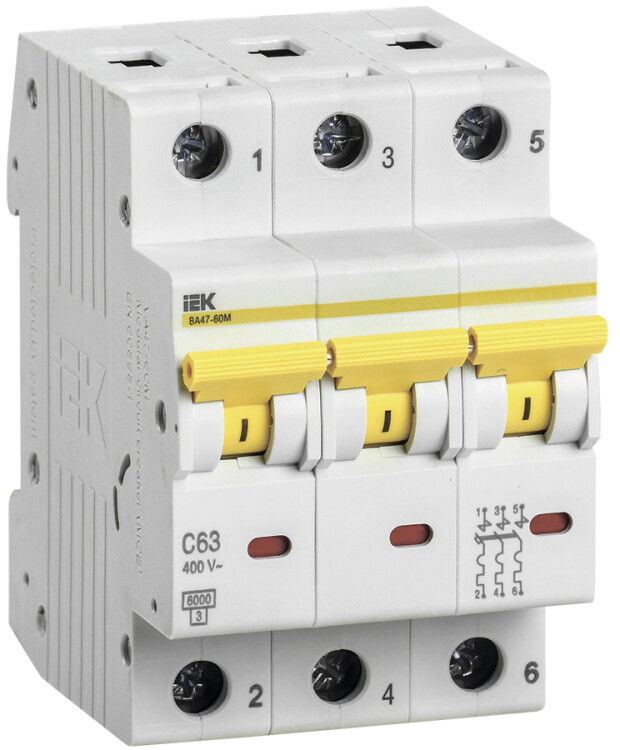

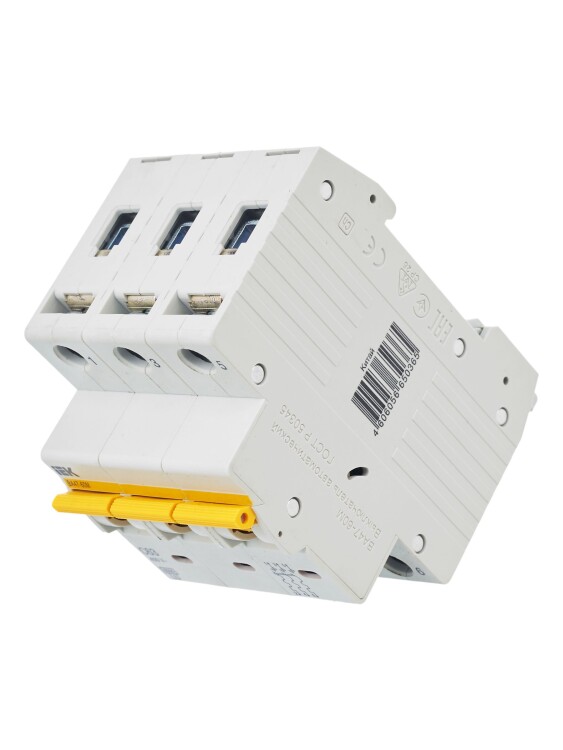

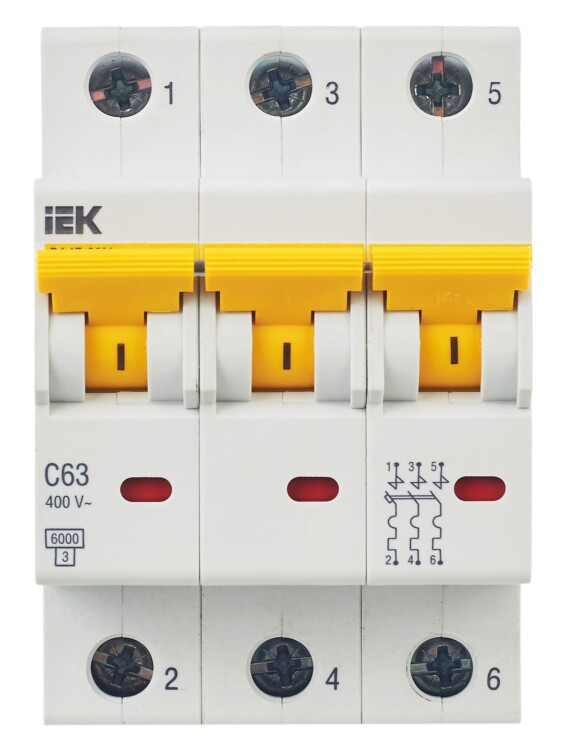

Выключатель автоматический ВА47-60М 3Р С 63А 6кА IEK
Модульные автоматические выключатели ВА47-60М IEK предназначены для работы в однофазных или трехфазных электрических сетях переменного тока номинальным напряжением не более 400 В частотой 50 / 60 Гц.
Выполняют функции автоматического отключения электроустановки при появлении сверхтоков и оперативного управления участками электрических цепей.

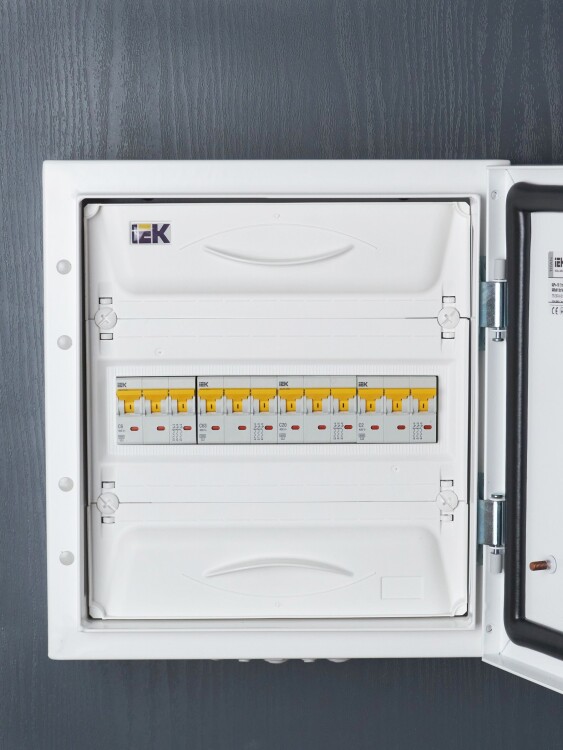

Устройства прекрасно подходят для применения в групповых щитках (квартирные и этажные), а также в учетно-распределительных щитах административных и жилых зданий.
Размеры и вес
| Высота корпуса, мм | 80 |
| Ширина корпуса, мм | 54 |
| Глубина корпуса, мм | 71 |
| Вес 1 полюса, не более, кг | 0,2 |
Особенности конструкции
- Контактная группа из серебросодержащего композита обеспечивает повышенную износостойкость выключателя.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

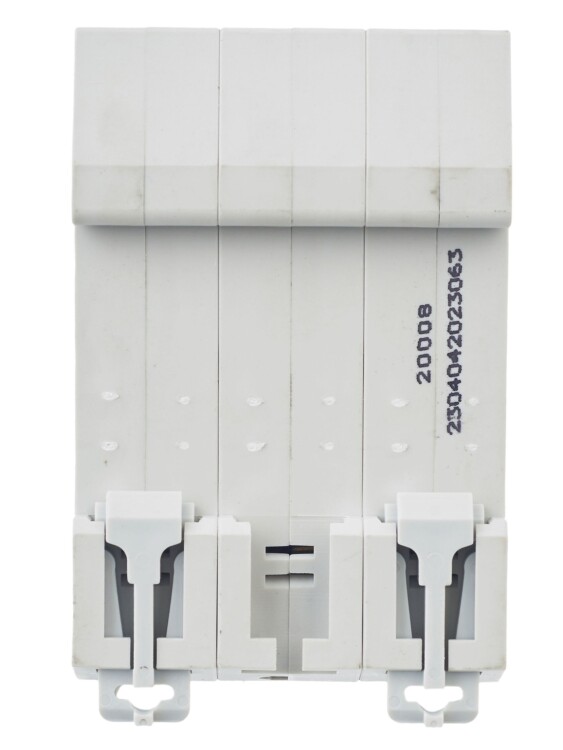

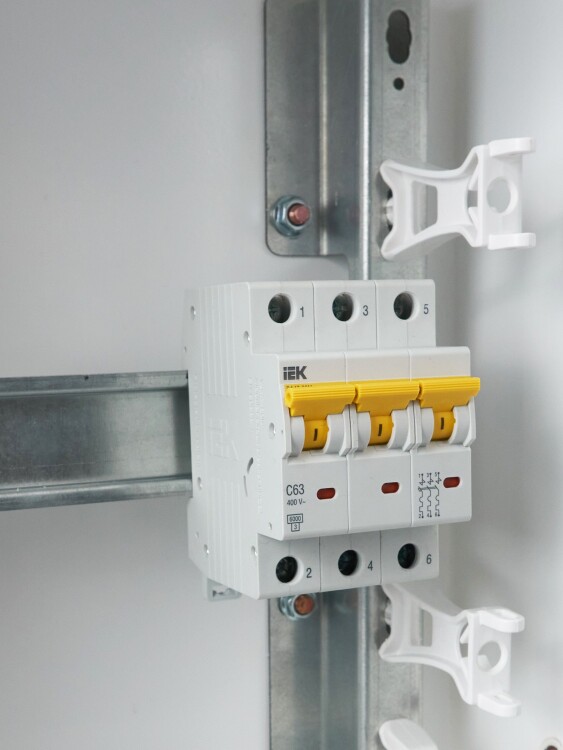

- Быстрый монтаж и дополнительная надежность крепления на DIN-рейке.
- Боковые ребра для лучшего охлаждения корпуса.
Технические характеристики
| Артикул | MVA31-3-063-C |
| Тип изделия | выключатель автоматический модульный |
| Число полюсов | 3P |
| Наличие защиты от сверхтоков в полюсах | во всех полюсах |
| Модульная ширина (шаг 18 мм) | 3 |
| Номинальное рабочее напряжение Ue, В | АС 400 |
| Частота тока, Гц | 50 |
| Номинальный ток, А | 63 |
| Номинальная отключающая способность, кА | 6 |
| Номинальное импульсное выдерживаемое напряжение, кВ | 4 |
| Тип расцепителей | тепловой и электромагнитный |
| Характеристика срабатывания от сверхтоков, тип | С |
| Время срабатывания расцепителя в зоне короткого замыкания, сек. | 0,1 |
| Потери энергии, Вт | 39 |
| Электрическая износостойкость, циклов | 8000 |
| Механическая износостойкость, циклов | 20000 |
| Класс токоограничения | 3 |
| Наличие индикатора положения контактов | есть |
| Группа механического исполнения по ГОСТ 17516.1 | М4 |
| Рабочий режим | продолжительный |
| Температура эксплуатации, °C | -40... +50 |
| Относительная влажность воздуха, % | 50% при +40 °C / 90% при +20 °C |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Тип монтажа | на DIN-рейку 35 х 7,5 |
| Рабочее положение | 90° в любую сторону |
| Сторона подключения нагрузки | любая |
| Тип подключения | винтовое соединение |
| Сечение входящего кабеля, кв.мм | 1,0 - 25 |
| Возможность присоединения шин | PIN (штырь), Fork (вилка) |
| Возможность дополнительной комплектации | есть |
| Срок службы, не менее, лет | 15 |
Подключение дополнительных устройств
К автоматическому выключателю ВА47-60М могут присоединяться следующие дополнительные устройства (присоединение слева):
- расцепитель независимый РН47-60М;
- расцепитель минимального / максимального напряжения РММ47-60М;
- контакт состояния КС47-60М;
- контакт состояния КСВ47-60М.
Допускается присоединение к автоматическому выключателю не более двух устройств.
Подключение одновременно двух дополнительных контактов невозможно.
