Счетчик 3ф 4т Меркурий 234ARTM(2)-03 (D)PBR.G 5-10А 380В шкафной активная/реактивная

Артикул: 841757
Код производителя: Меркурий 234 ARTM(2)-03 (D)PBR.G
Бренд: Меркурий
цена
29 556,63 ₽/шт
наличие
Под заказ
шт
Подобрать аналогСвязанные товары

Описание и характеристики

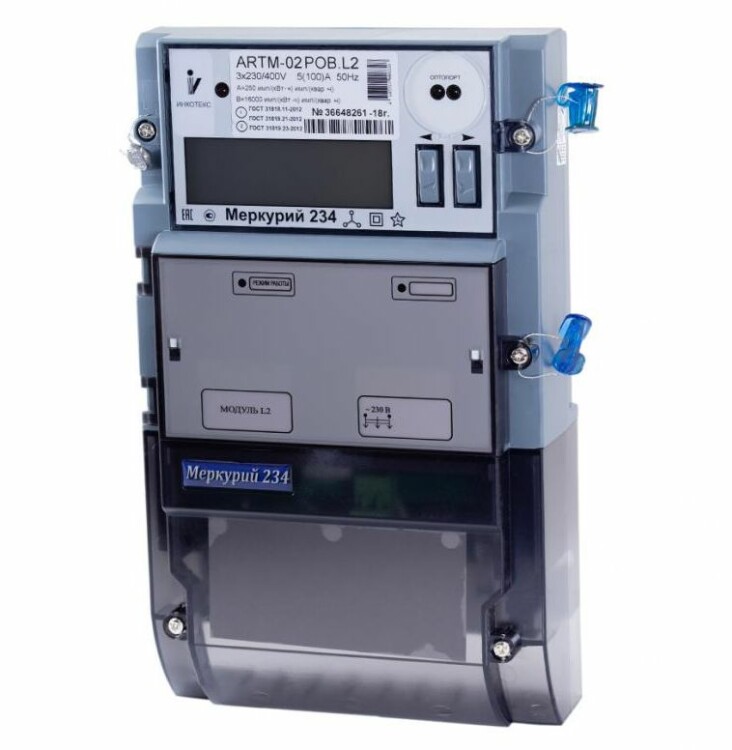

Счетчик электрической энергии статический трехфазный "Меркурий" 234 ARTM-03 (D)PBR.G (4 тарифа, 5 - 10 А / 380 В)

Счетчик "Меркурий" 234ARTM-03 (D)PBR.G предназначен для однонаправленного учета активной и реактивной электрической энергии и мощности в трехфазных 3- или 4-проводных сетях переменного тока через измерительные трансформаторы или непосредственно с возможностью тарифного учета по зонам суток, долговременного хранения и передачи накопленной информации по цифровым интерфейсным проводным или беспроводным каналам связи в центры сбора информации.

Эксплуатируется автономно или в составе любых информационно-измерительных систем технического и коммерческого учета.

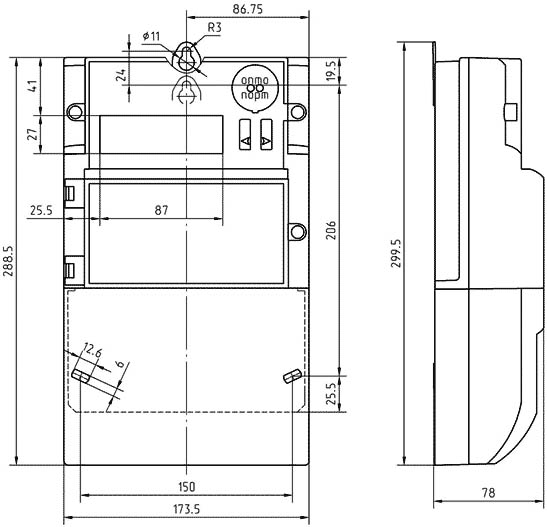

Размеры

Функциональные возможности

  1. Измерение, учет, хранение, вывод на ЖКИ и передача по интерфейсам информации о количестве учтенной активной и реактивной электроэнергии раздельно по каждому тарифу и сумме по всем тарифам за следующие периоды времени:
  • всего от сброса показаний;
  • за текущие сутки и на начало суток;
  • за 120 предыдущих суток;
  • за текущий месяц и на начало месяца;
  • за каждый из 36 предыдущих месяцев;
  • за текущий год и на начало года;
  • за предыдущий год и на начало года.
  1. Тарифный учет по зонам суток.
    Количество тарифов - 4. Количество тарифных интервалов в сутках - до 16 с дискретностью 1 мин.
    Каждый месяц года программируется на индивидуальное тарифное расписание.
  2. Учет технических потерь в линиях электропередач и силовых трансформаторах.

  3. Измерение вспомогательных параметров:
  • мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
  • действующие значения фазных токов, напряжений, углов между фазными напряжениями;
  • частота сети;
  • коэффициенты мощности по каждой фазе и по сумме фаз;
  • коэффициент искажения синусоидальности фазных кривых.
  1. Два независимых архива средних мощностей активной и реактивной энергии с возможностью использования одного из них под профиль мощности технических потерь.
    Длительность срезов: 1 - 60 мин.
    При выборе 30-минутных срезов мощности глубина хранения архивов составит 170 суток.
  2. Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием.

  3. Журнал событий (кольцевой по 10 записей на каждое событие), в котором фиксируются:
  • время включения / выключения счетчика;
  • время пропадания / появления фаз 1, 2, 3;
  • время вскрытия / закрытия прибора;
  • время коррекции тарифного расписания;
  • время превышения установленных лимитов энергии и мощности и т.д. (всего 22 различных события).
  1. Контроль показателей качества электроэнергии (ПКЭ) с занесением в журнал ПКЭ времени выхода / возврата напряжения и частоты за пределы нормальных и максимальных значений (по 100 записей на каждое событие).
  2. Функция контроля и управления нагрузкой через внешнее реле отключения.
    При превышении заранее заданых лимитов активной мощности или энергии счетчик отключает потребителя самостоятельно или управляет внешними устройствами отключения нагрузки потребителя, например УЗО.

  3. Счетчик отображает на ЖК-индикаторе следующие параметры:
  • значение потребленной активной и реактивной электрической энергии по каждому тарифу и сумма по всем тарифам нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
  • те же данные за временные периоды: текущий и предыдущий день, текущий и 11 предыдущих месяцев, текущий и предыдущий год;
  • фазное напряжение и ток в каждой фазе;
  • измеренное значение активной, реактивной и полной мощности (время интеграции 1 сек.) как по каждой фазе, так и суммарное по трем фазам с указанием положения вектора полной мощности;
  • утренний и вечерний максимумы активной и реактивной мощности в текущем и 3 предыдущих месяцах;
  • коэффициент мощности по каждой фазе и суммарный по трем фазам;
  • углы между фазными напряжениями;
  • частота сети;
  • коэффициент несинусоидальности фазных кривых;
  • текущее время и дата;
  • температура внутри счетчика;
  • дата и время вскрытия верхней и клеммной крышек,
  • последнее перепрограммирование;
  • код неисправности.

Особенности конструкции

  • Оптопорт.
  • Встроенный интерфейс RS-485.
  • Дополнительный интерфейс GSM/GPRS на сменном модуле.
  • Возможность подключения резервного питания (6 - 12 В DC).
  • Фиксация воздействия магнитным полем.
  • Автоматическая самодиагностика с индикацией ошибок.
  • 2 энергонезависимые электронные пломбы.
  • Многофункциональный ЖКИ c подсветкой и отображением OBIS-кодов отображаемых параметров.
  • Индикация параметров на ЖКИ при отключенном питании.
  • Наличие протокола DLMS / COSEM, СПОДЭС.
  • Неразъемный корпус и прозрачная клеммная крышка для предотвращения хищения электроэнергии.
  • Возможность замены батареи резервного электропитания без вскрытия корпуса счетчика.

Технические характеристики

Интерфейсы связи оптопорт, RS-485, GSM / GPRS
Класс точности при измерении активной / реактивной энергии 0,5S / 1,0
Номинальное напряжение, В 3 х 230 / 400
Установленный диапазон рабочих напряжений, В 207... 253 (при Uном = 230)
Расширенный рабочий диапазон напряжений, В 184... 264
Предельный рабочий диапазон напряжений, В 0... 264
Номинальный (максимальный) ток, А 5 (10)
Частота сети, Гц 49... 51
Дополнительная потребляемая полная мощность счетчика с установленным модулем интерфейса GSM, не более, Вт/В*А 4 / 5
Напряжение внешнего резервного питания, В +12 B
Полная мощность, потребляемая цепью тока, не более, В*А 0,3
Количество тарифов 1... 4
Количество тарифных сезонов (месяцев) 12
Точность хода часов при t=20 ±5 °C, с./сутки ±0,5
Количество гальванически развязанных импульсных выходов

1 программируемый телеметрический
1 - управления нагрузкой

Сохранность данных при перерывах питания, лет 40 (постоянная информация) / 10 (оперативная информация)

Защита информации 2 уровня доступа и аппаратная защита памяти метрологических коэффициентов
Скорость обмена, бит/с. 300 - 115200
Самодиагностика счетчика есть
Диапазон температур, °С -45... +75
Степень защиты корпуса от пыли и влаги IP51
Межповерочный интервал, лет 16
Средняя наработка на отказ, часов 220000
Срок службы не менее, лет 30
Масса, не более, кг 1,6

Структура условных обозначений

Меркурий 234 ARTM2-0X DPOKxB RLxGxEFx.RLxGxEFx:

  • Меркурий - торговая марка счетчика.
  • 234 - серия счетчика.
  • A - учет активной энергии прямого направления.
  • R - учет реактивной энергии.
  • T - наличие внутреннего тарификатора (наличие двух электронных пломб).
  • М - модернизированный корпус (наличие сменных модулей).
  • 2 - двунаправленный (прием и отдача).
  • 0Х - код номинального / максимального тока, напряжения и класса точности.
  • D - наличие протокола DLMS / COSEM, СПОДЭС.
  • Р - расширенные программные функции.
  • О - встроенное силовое реле.
  • Kx - многофункциональные входы / выходы.
  • В - подсветка ЖКИ.
  • Тип встроенного интерфейса (RLxGxEFx).
  • Тип сменного модуля (RLxGxEFx):
    • R - интерфейс RS-485;
    • Lх - модем PLC (L2 - PLC-II, L4 - PRIME PLC, L5 - G3-PLC и др.);
    • Gx - GSM-модем (G - CSD / GSM / GPRS, G1 - DUAL SIM GSM / GPRS, G3 - UMTS/3G, G4 - LTE/4G, G5 - NBIOT и др.);
    • E - Ethernet 10/100 Base - TX;
    • Fx - радиомодем RF (F03 - ZigBee, F04 - LoRaWAN Лартех, F05 - ISM868, F06 - Аура360, F07 - LoRaWAN Вега, F08 - Комета, F09 - XNB).

Оптопорт, имеющийся в каждой модификации счетчика, обозначений не имеет.
Отсутствие символа в наименовании счетчика означает отсутствие соответствующей функции.
