Описание и характеристики

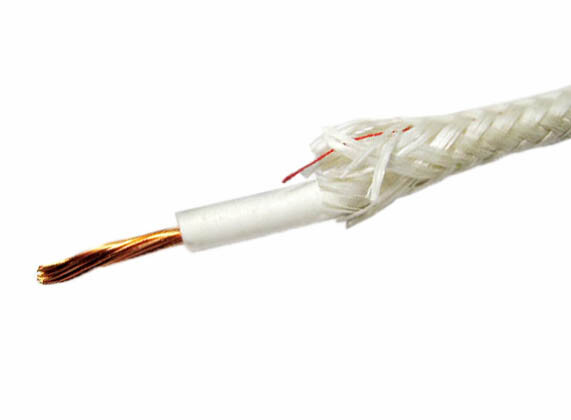

Провод РКГМ
Провод силовой РКГМ повышенной гибкости и термостойкости предназначен для работы при переменном напряжении до 660 В частой до 400 Гц.
Применяется для стабильной работы всех радиоэлектронных устройств, электромашин и компьютерной техники, для вывода концов обмоток температурного класса Н (+180 °С) электромашин и аппаратов, при эксплуатации в условиях повышенных температур, но при отсутствии воздействия агрессивных сред.
В промышленности провод РКГМ используется для подключения печей и в помещениях с повышенной температурой.
В бытовых условиях - оптимальный провод для силовой и осветительной разводки в банях, саунах и т.п.
Провод выдерживает не менее 10 циклов изгибов вокруг цилиндра диаметром, равным двукратному диаметру провода.
Устойчив к воздействию пониженного атмосферного давления до 1,3 х 102 Па (1 мм рт.ст.) и повышенного атмосферного давления до 29,4 х 104; Па (3 кгс/кв.см).
Стоек к воздействию вибрации и механических ударов.
Изготовлен по ТУ 16.К80-09-90.
Размеры и вес
| Номинальное сечение жилы, кв.мм | Номинальный наружный диаметр провода, мм | Номинальная толщина провода, мм | Расчетная масса провода, кг/км |
|---|---|---|---|
| 0,75 | 3,5 | 0,8 | 18,4 |
| 1,0 | 3,6 | 0,8 | 21,0 |
| 1,5 | 3,9 | 0,8 | 27,0 |
| 2,5 | 4,5 | 0,9 | 41,7 |
| 4,0 | 5,4 | 1,0 | 58,9 |
| 6,0 | 6,3 | 1,0 | 86,1 |
| 10,0 | 7,6 | 1,2 | 128 |
| 16,0 | 9,2 | 1,2 | 199 |
| 25,0 | 10,9 | 1,4 | 301 |
| 35,0 | 12,2 | 1,4 | 403 |
| 50,0 | 14,1 | 1,6 | 549 |
| 70,0 | 16,5 | 1,6 | 755 |
| 95,0 | 18,6 | 1,8 | 1018 |
| 120 | 21,3 | 1,8 | 1280 |
Конструкция и материалы
- Одна токопроводящая жила, скрученная из медных проволок, класс гибкости 5.
- Изоляция из кремнийорганической резины.
- Оплетка из стекловолокна, пропитанная эмалью или теплостойким лаком.
Технические характеристики
| Номинальное переменное напряжение, В | 660 (до 400 Гц) |
| Испытательное переменное напряжение, В | 2500 (50 Гц) |
| Время выдержки при испытании, мин. | 5 |
| Сопротивление изоляции при +20 °С, МОм*км | 90 - 250 |
| Минимальный радиус изгиба при монтаже, наружных диаметров | 2 |
| Диапазон рабочих температур, °С | -60... +180 |
| Относительная влажность при t +35 °С, % | 100 |
| Температура монтажа без предварительного нагрева, не ниже, °С | -15 |
| Строительная длина, м | 200 на барабане (сечением 0,75 - 6,0 кв.м, 10,0 - 16,0 кв.мм); |
| Срок службы, не менее, лет | 8 (с даты производства) |
Расшифровка условных обозначений
- РК - изоляция из кремнийорганической резины.
- Г - гибкий.
- М - оплетка из стекловолокна с пропиткой.
Код ОКП
35 5115 0100
