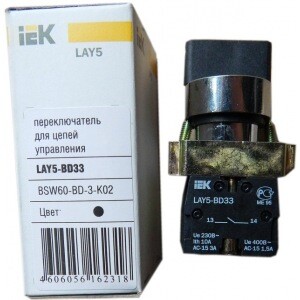

Переключатель LAY5-BD33 IEK (3 положения I-O-II, стандартная ручка), черный
Переключатель LAY5-BD33 с металлическим основанием на три фиксированных положения I-O-II предназначен для управления режимом реверсирования электродвигателя в электрических цепях переменного тока напряжением до 600 В частотой 50 Гц или постоянного тока напряжением до 400 В.
Применяется в электрощитовом, промышленном, технологическом оборудовании, на объектах энергоснабжения.

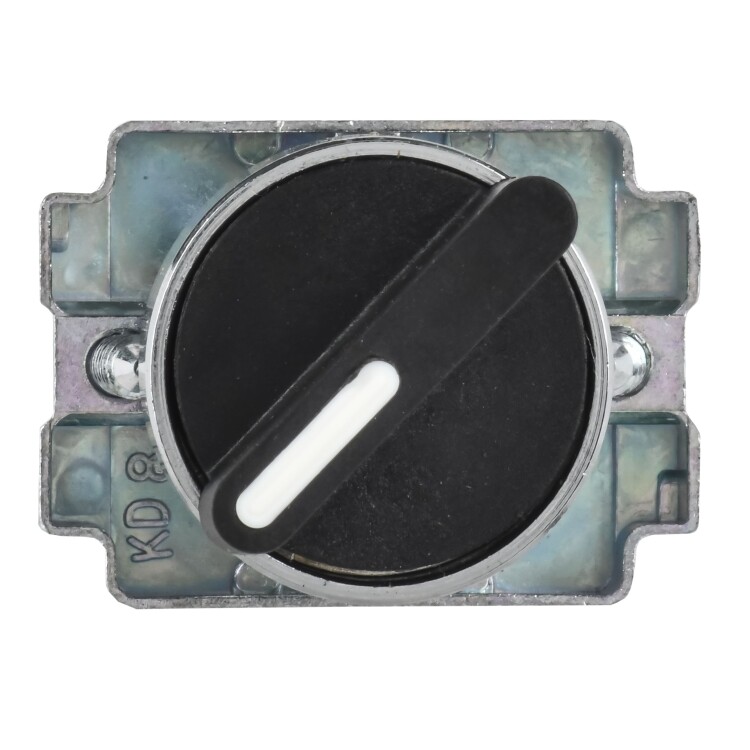

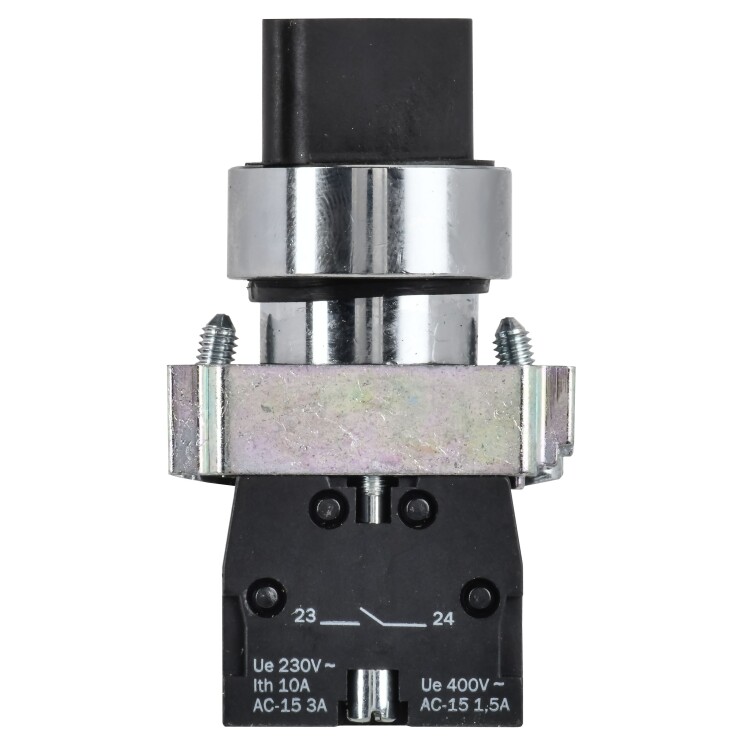

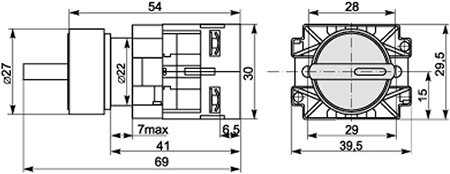

Размеры
Материалы и цвета
| Цвет ручки | Черный |
| Материал основания | металл |

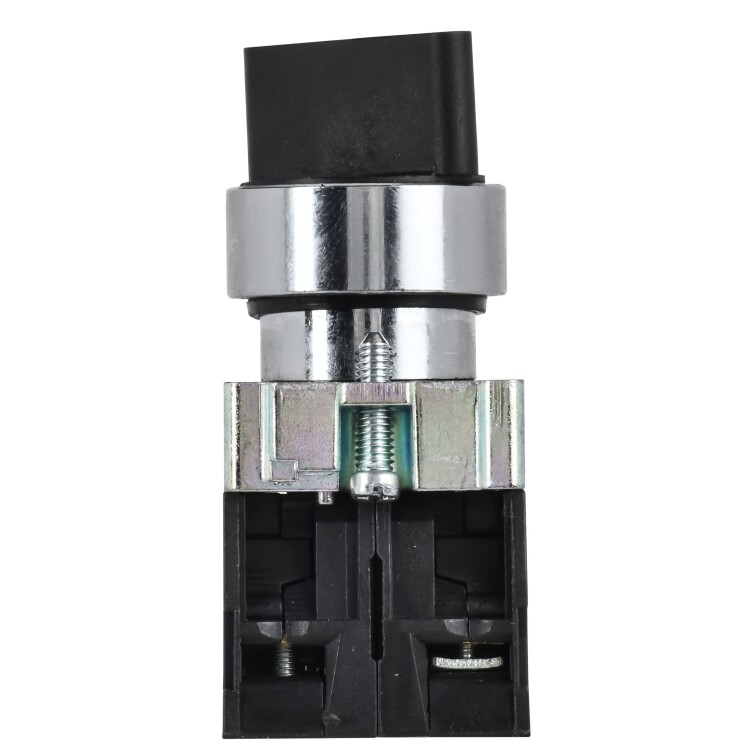

Особенности конструкции
- Переключатель состоит из двух узлов: быстросъемной головки и контактного модуля.
- Надежная и удобная система крепежа изделия к монтажной панели.
- Металлическое основание обеспечивает увеличенный ресурс эксплуатации изделия.

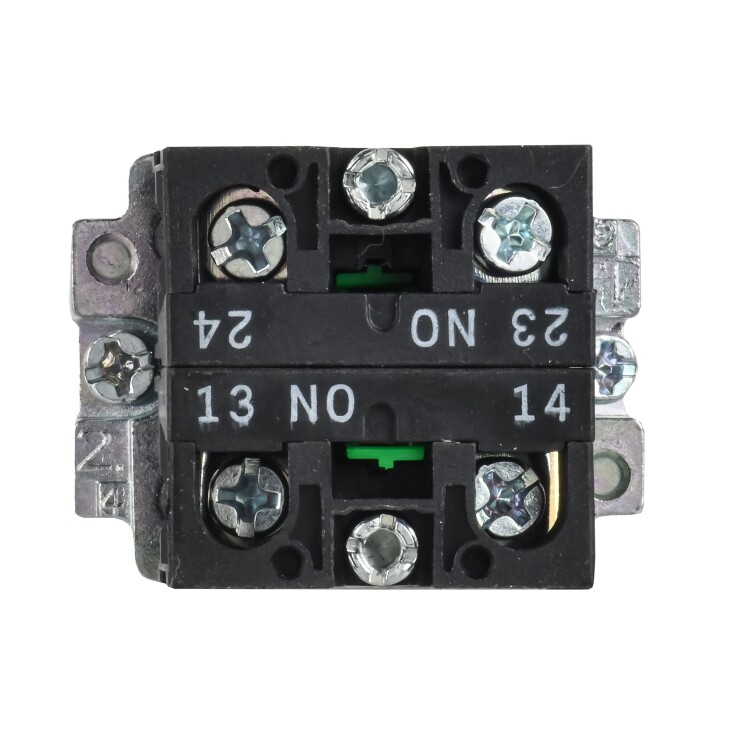

- Подключение подводящих проводников производят винтовыми зажимами с тарельчатыми шайбами, которые обеспечивают надежную фиксацию проводов.
Технические характеристики
| Артикул | BSW60-BD-3-K02 |
| Тип изделия | переключатель на три фиксированных положения I-O-II |
| Конструктивное исполнение | стандартная поворотная ручка, съемный контактный блок |
| Контакты | 2 замыкающих |
| Позиции переключения | 1 - 0 - 2 |
| Наличие подсветки | нет |
| Номинальное рабочее напряжение переменного тока, В | 110 / 230 / 400 / 600 |
| Номинальное рабочее напряжение постоянного тока, В | 24 / 48 / 110 / 220 / 400 |
| Категория применения | АС-15 (переменный ток) / DC-14 (постоянный ток) |
| Номинальное напряжение по изоляции Ui, В | 600 |
| Номинальный тепловой ток Ith, А | 10 |
| Номинальный рабочий ток контактов при АС 110 В, А | 4,0 |
| Номинальный рабочий ток контактов при АС 230 В, А | 3,0 |
| Номинальный рабочий ток контактов при АС 400 В, А | 1,5 |
| Номинальный рабочий ток контактов при АС 600 В, А | 0,6 |
| Номинальный рабочий ток контактов при DС 24 В, А | 3,0 |
| Номинальный рабочий ток контактов при DС 48 В, А | 2,5 |
| Номинальный рабочий ток контактов при DС 110 В, А | 2,2 |
| Номинальный рабочий ток контактов при DС 220 В, А | 1,1 |
| Номинальный рабочий ток контактов при DС 400 В, А | 0,6 |
| Электрическая износостойкость, не менее, циклов В-0 х 106 | 0,3 (переменный ток) / 0,25 (постоянный ток) |
| Механическая износостойкость, не менее, циклов В-О х 106 | 0,6 |
| Диапазон рабочих температур, °С | -10... +40 |
| Степень защиты от пыли и влаги (ГОСТ 14254) | IP40 (со стороны монтажной панели) / IP20 (со стороны контактных выводов) |
| Степень загрязнения | 3 |
| Тип монтажа | встраиваемый |
| Установочный диаметр, мм | 22 |
| Способ подключения | винтовое соединение |
| Максимальная присоединительная способность контактных зажимов | 2 х 2,5 кв.мм |
| Класс защиты от поражения электрическим током | II |
| Группа условий эксплуатации | М4 (ГОСТ 17516) |
| Срок службы, лет | 10 |
Схема электрическая
