Описание и характеристики

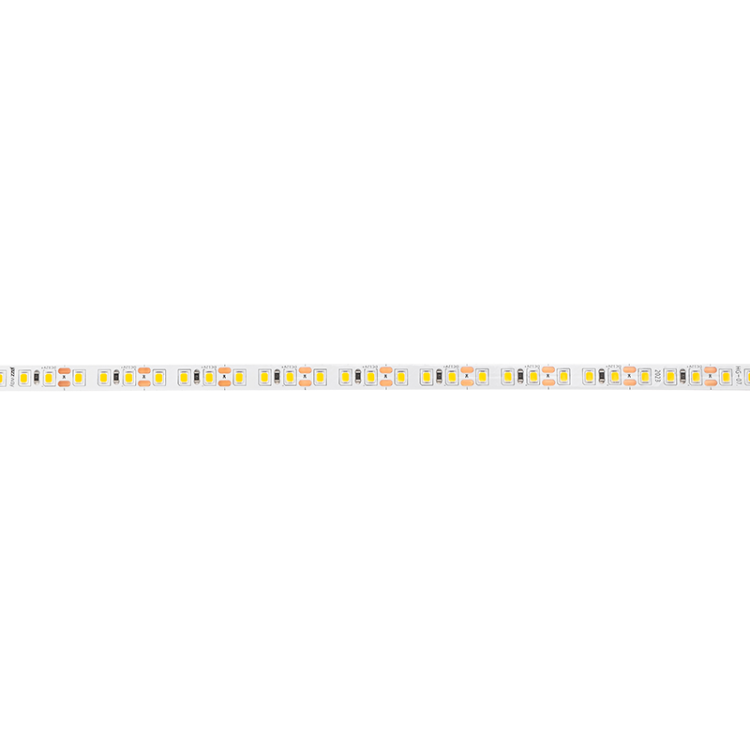

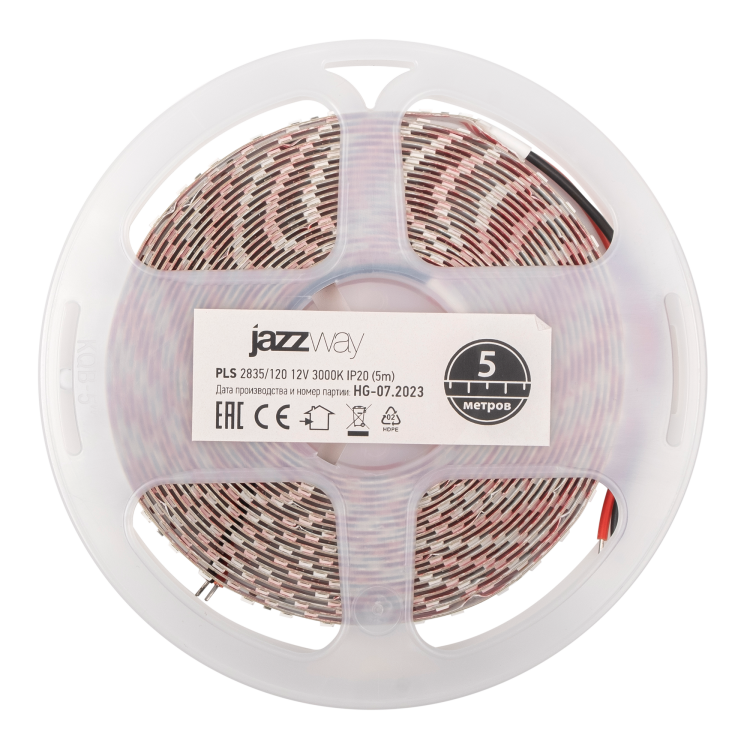

Лента светодиодная Jazzway PLS 2835/120-Warmwhite-IP20 (12 В, 12 Вт/м, 120 led/м, 960 лм/м, 3500 К, IP20), 5 м
Светодиодная лента нового поколения с увеличенным световым потоком Jazzway PLS2835 - один из самых прогрессивных и перспективных компонентов для решения дизайнерских задач по освещению жилых помещений, торговых площадей, ресторанов, офисов, развлекательных комплексов.
Преимущества
- Гибкость, компактность.
- Высококачественные светодиоды Epistar.
- Низкое энергопотребление.
- Простота и легкость монтажа.
- Длительный срок службы.

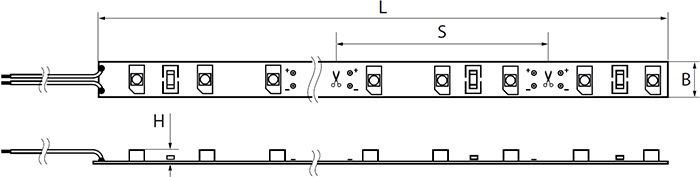

Размеры
| Размеры ленты, мм | Кратность резки S, мм | ||
|---|---|---|---|
| B | H | L | |
| 8 | 2,0 | 5000 | 25 |
Конструкция и материалы
- Печатная плата.
- Основа с клейким (адгезивным) слоем 3М с обратной стороны.
Технические характеристики
| Артикул | .2859075 |
| Тип изделия | лента светодиодная |
| Тип ленты | открытый |
| Тип светодиодов | SMD2835 |
| Входное напряжение, В | АС 220 |
| Частота тока, Гц | 50 |
| Рабочее напряжение, В | DC 12 |
| Плотность светодиодов, led/м | 120 |
| Мощность ленты, Вт/м | 12 |
| Световой поток, лм/м | 840 - 960 |
| Цветовая температура, К | 3500 |
| Цвет свечения | Теплый белый |
| Угол рассеивания, градусов | 120 |
| Температура эксплуатации, °C | -25... +50 |
| Степень защиты от пыли и влаги | IP20 |
| Класс энергоэффективности | А+ |
| Срок службы, часов | 30000 |
Монтаж и подключение
- Лента имеет кратность резки.
Отрезать необходимый кусок ленты нужно по линии отреза (лента промаркирована по всей длине).
- Светодиодная лента наклеивается на ровную поверхность.
Любые неровности могут привести к повреждению печатной платы.
Перед началом монтажа требуется убрать защитное покрытие с клеевого слоя и монтировать светодиодную ленту на ровную поверхность легким прижатием.
Во избежание повреждений ленты при установке и эксплуатации, а также для охлаждения ленты рекомендуется устанавливать ее в алюминиевый профиль.
- При непосредственном подключении токопроводящих контактов светодиодной ленты и блоков питания необходимо соблюдать полярность.
При подключении соответствующих контактов нужно ориентироваться на метки "+" и "-" на шлейфе ленты и блоке питания.
Не рекомендуется подключать последовательно отрезки общей длиной более 5 м.
Используйте параллельный способ подключения.

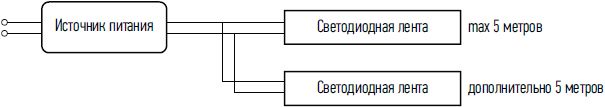

Схема подключения
- Выбрать соответствующий блок питания.
Мощность блока питания определяется исходя из мощности ленты на метр и длины ленты с запасом по мощности 20 %.
Пример расчета для ленты SMD2835/60 IP20:
мощность ленты Рленты = 6,0 Вт/м, длина ленты Lдл = 5 м.
Р = Рленты х Lдлина ленты. Р = 6,0 Вт/м х 5 м = 30 Вт.
Мощность блока питания должна превышать общую мощность светодиодной ленты в среднем на 20 %.
Рбn = 30 Вт х 1,2 = 36,0 Вт.
Для данного примера подходит блок питания мощностью >36 Вт.
- При необходимости соединить два и более куска ленты, рекомендуется использовать пайку.
Если нет возможности спаять, следует использовать коннекторы.
