Описание и характеристики

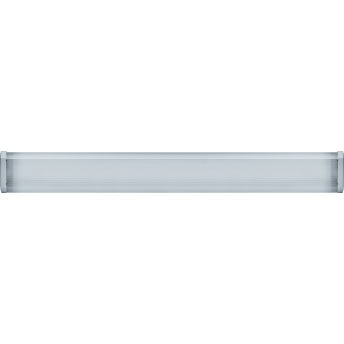

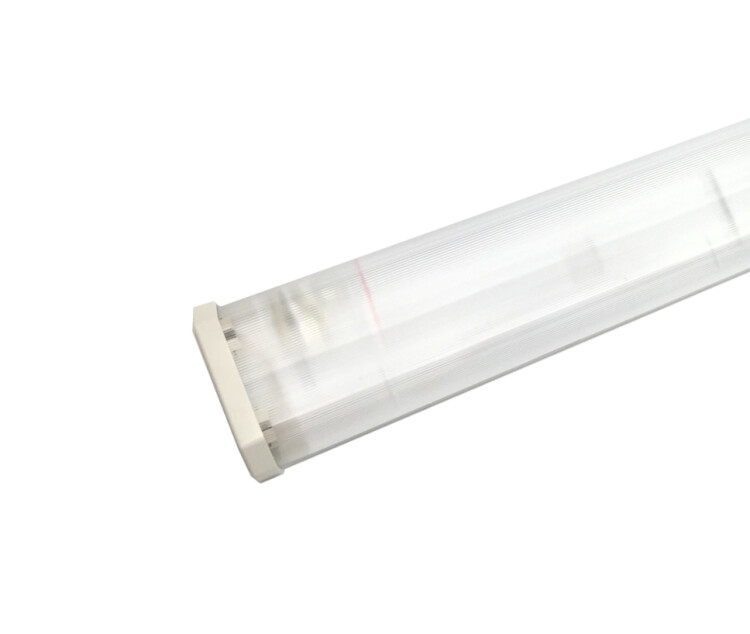

Светильник линейный светодиодный Navigator DPO-04-1200-IP20-2хT8-G13 (Т8, G13, IP20), длина 1,2 м, без ламп
Линейные светильники Navigator серии DPO-04 с классическим полноразмерным корпусом (аналог ЛПО) предназначены для использования со светодиодными лампами Т8 сетевого напряжения 230 В.
Применяются для внутреннего освещения муниципальных и коммерческих помещений, а также объектов ЖКХ.
Размеры и вес
| Длина корпуса, мм | 1237 |
| Ширина корпуса, мм | 120 |
| Высота, мм | 57 |
| Расстояние между центрами монтажных отверстий, мм | 750 |
| Вес изделия, кг | 1,0 |
Материалы и цвета
| Тип рассеивателя | призма |
| Материал рассеивателя | полистирол |
| Цвет корпуса | Белый |
| Материал корпуса | металл |
Технические характеристики
| Артикул | 61299 |
| Тип светильника | линейный |
| Диапазон рабочего напряжения, В | АС 176 - 264 |
| Номинальное напряжение, В | АС 230 |
| Номинальная частота тока, Гц | 50 / 60 |
| Тип цоколя | G13 |
| Типоразмер устанавливаемых ламп | Т8 |
| Количество и длина устанавливаемых ламп | 2 х 1200 мм |
| Аналог светильника | ЛПО 2 х 36 |
| Диапазон рабочих температур, °С | -40... +40 |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ4 (ГОСТ 15150-69) |
| Способ монтажа | накладной / подвесной |
| Класс защиты от поражения электрическим током | I |
| Сечение подключаемых проводников, кв.мм | 0,75 - 1,5 |
| Наличие ламп в комплекте | нет |

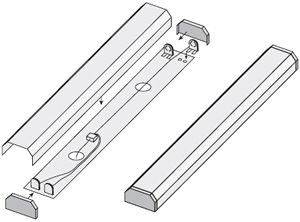

Монтаж и подключение
Светильник предназначен для использования со светодиодными лампами Т8 сетевого напряжения 230 В.
Необходимо использовать лампы с подключением питания с двух сторон.
- Снять рассеиватель со светильника, вынуть монтажный набор.
- Наметить и просверлить два отверстия в стене или потолке по месту установки.
- Установить пластмассовые дюбели из монтажного комплекта в отверстия.
- Ввести сетевые провода через отверстие в корпусе и подключить к клеммной колодке на панели в соответствии с указанной полярностью клеммы L, N.
Желто-зеленый кабель присоединить к клемме, обозначенной знаком "заземление".
Проверить надежность электрических соединений.
- Укрепить светильник на поверхности с помощью саморезов.
- Установить светодиодные лампы Т8 (в комплекте нет) в ламподержатели.
Закрепить рассеиватель при помощи пластиковых боковин.
