Описание и характеристики

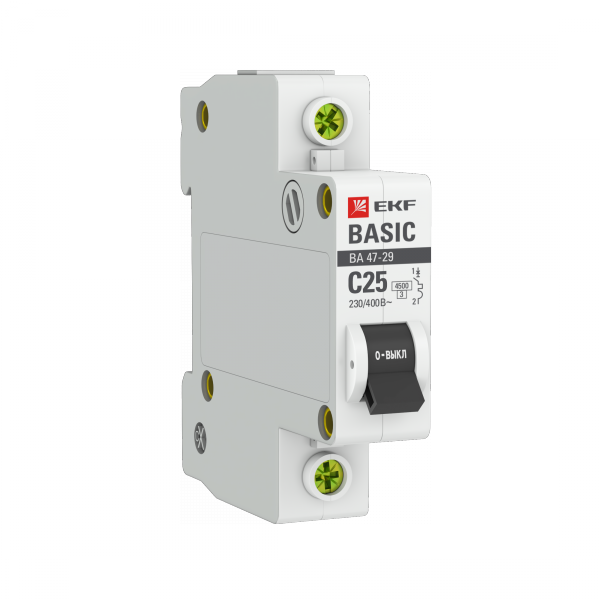

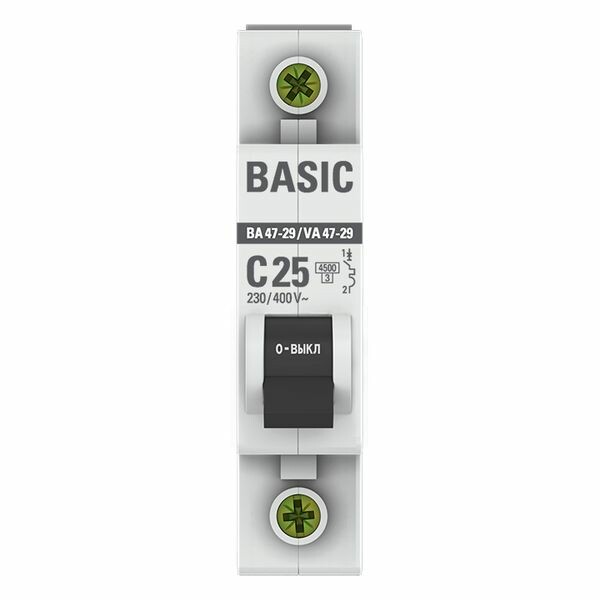

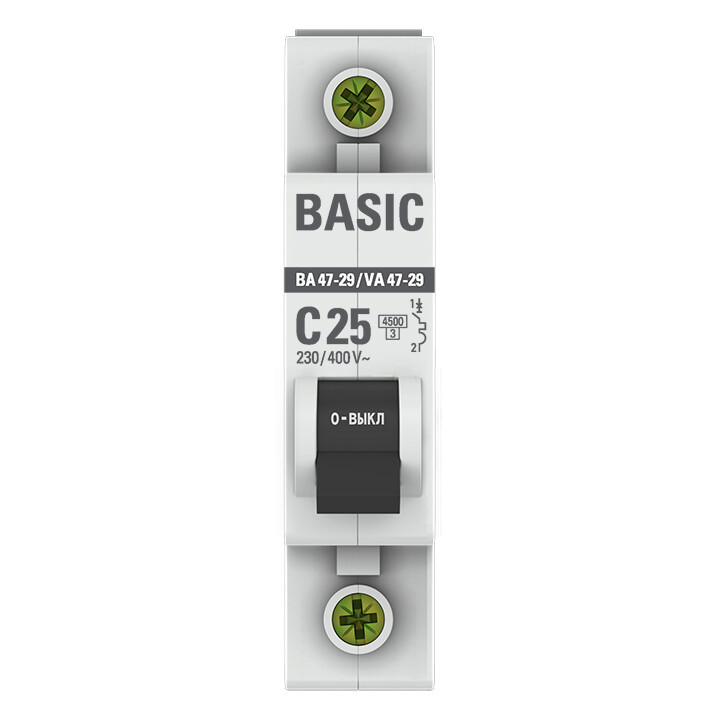

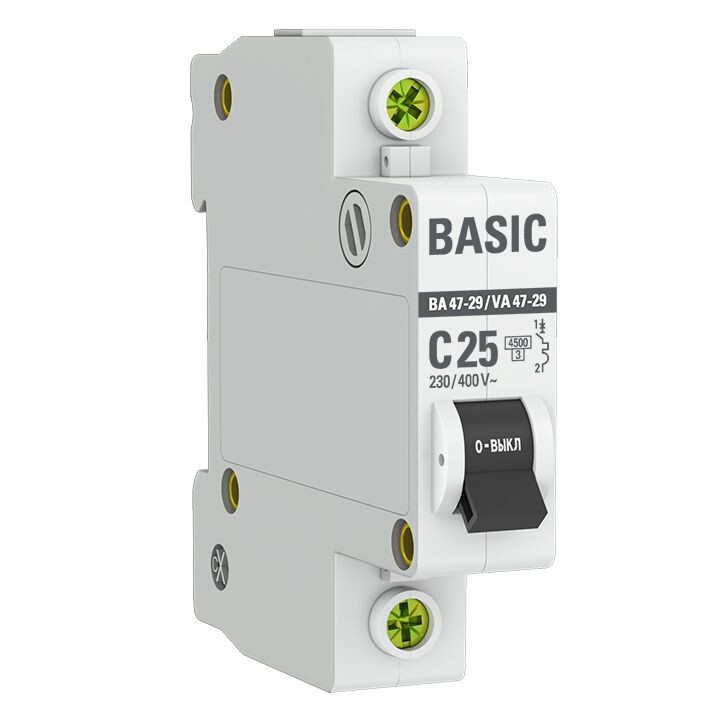

Выключатель автоматический EKF ВА47-29 1Р 25А (C) 4,5кА Basic
Автоматические выключатели EKF серии ВА47-29 Basic предназначены для использования в электрических цепях переменного тока номинальным напряжением 230 / 400 В частотой 50 Гц.
Являются механическими коммутационными аппаратами, применяются для оперативных включений и отключений в электрических сетях переменного тока, а также защиты от токов перегрузки и коротких замыканий в жилых и общественных сооружениях.
Соответствуют ГОСТ IEC 60898-1.
 |
 |
 |

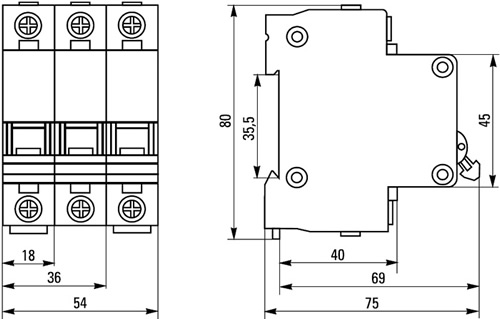

Размеры
Технические характеристики
| Артикул | mcb4729-1-25C |
| Тип изделия | выключатель автоматический |
| Количество полюсов | 1 |
| Количество защищенных полюсов | 1 |
| Модульная ширина (шаг 18 мм) | 1 |
| Тип напряжения | АС |
| Номинальное напряжение Un, В | 230 / 400 |
| Частота тока, Гц | 50 |
| Номинальное (расчетное) напряжение, В | 230 |
| Номинальный ток нагрузки In, А | 25 |
| Характеристика срабатывания | С |
| Наибольшая отключающая способность короткого замыкания Icn при 230 В, кА | 4,5 (ГОСТ IEC 60898-1) |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 4 |
| Номинальное напряжение изоляции Ui, В | 660 |
| Одновременное отключение нейтрали (N) | нет |
| Механическая износостойкость, циклов | 20000 |
| Коммутационная износостойкость, циклов | 6000 |
| Категория применения | А |
| Категория перенапряжения | 3 |
| Класс токоограничения | 3 |
| Сечение подключаемого провода, кв.мм | 1 - 35 |
| Диапазон рабочих температур, °C | -10... +50 |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Степень загрязнения | 2 |
| Рабочее положение | вертикальное с отклонением до 5° в любую сторону |
| Возможна дополнительная комплектация | да |
| Срок службы, лет | 8 |

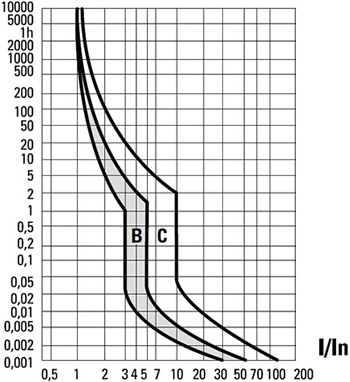

Времятоковые характеристики
|

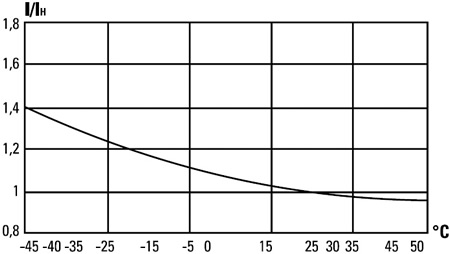

Температурный коэффициент
|
