Блок питания 24В 60Вт IP20 Arlight сетка

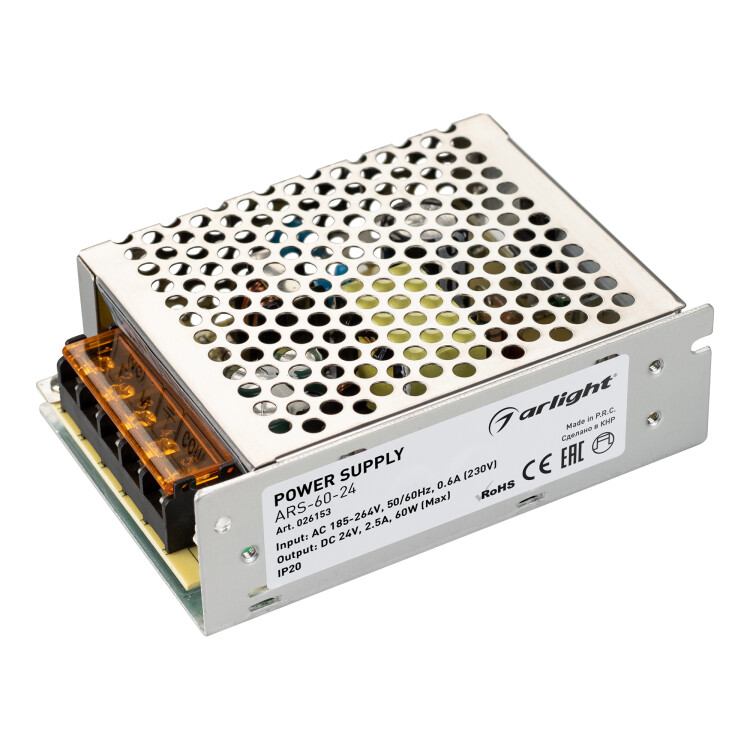

Блок питания Arlight ARS-60-24 (24 В, 60 Вт, 2,5 А, IP20)

Блок питания с гальванической развязкой Arlight ARS-60-24 предназначен для преобразования переменного напряжения электрической сети в постоянное стабилизированное напряжение.

Используется для питания светодиодных лент и другого оборудования внутри помещений.

Преимущества

• Высокая стабильность и низкий уровень пульсаций выходного напряжения.
• Высокий КПД.

• Сетчатый металлический корпус обеспечивает охлаждение без встроенного вентилятора.
• Минимальный размер за счет оптимизации конструкции.

• Регулировка выходного напряжения встроенным потенциометром.
• Защита от перегрузки и короткого замыкания на выходе.

• Проверка 100 % изделий на заводе при максимальной нагрузке.

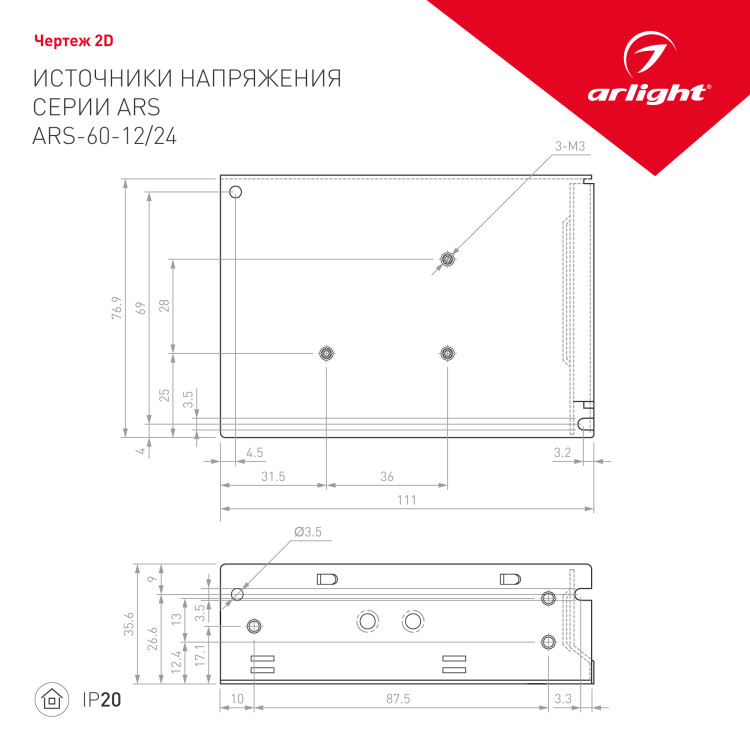

Размеры

Длина, мм	110
Ширина, мм	77
Высота, мм	35

Материалы

• Материал корпуса: металл.

Технические характеристики

Артикул	026153
Тип изделия	источник напряжения
Входное напряжение, В	АС 200 - 240
Частота питающей сети, Гц	50 / 60
Предельный диапазон входного напряжения, В	АС 185 - 264
Максимальный ток холодного старта при 230 В, А	46
Выходное напряжение, В	DC 24 ±5 %
Максимальный выходной ток, А	2,5
Максимальная выходная мощность, Вт	60
Максимальный входной ток при 230 В, А	0,6
КПД, %	?83... 86
Диапазон рабочих температур*, °C	-10... +50
Степень защиты от пыли и влаги	IP20

* Без учета возникновения условий конденсации влаги.

Рекомендации по использованию

• Дайте поработать блоку в течение 60 минут с подключенной нагрузкой, которую Вы предполагаете использовать.
  Блок должен находиться в тех же условиях, как и при последующей эксплуатации.

• После подключения и включения электропитания допустима небольшая задержка включения блока (до 2 сек.), что является особенностью работы электронной схемы управления и не является дефектом.

• Проверьте температуру корпуса источника питания.
  Максимальная температура корпуса блока в установившемся режиме не должна превышать +70 °C.
  Если температура корпуса выше, необходимо уменьшить нагрузку, обеспечить лучшую вентиляцию или использовать более мощный источник питания.

• Отключите источник от сети после проверки.

• На допускается использовать источник питания совместно с диммером (регулятором освещения), установленным в цепи 230 В~.

• Соблюдайте условия эксплуатации оборудования:
  • только внутри помещений;
  • температура окружающего воздуха от -10 до +50 °С;
  • относительная влажность воздуха не более 90 % при +20 °С, без конденсации влаги;
  • отсутствие в воздухе паров и примесей агрессивных веществ (кислот, щелочей и пр.).

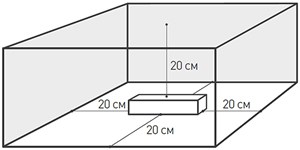

• Для естественной вентиляции обеспечьте не менее 20 см свободного пространства вокруг источника питания.
  При невозможности обеспечить свободное пространство используйте принудительную вентиляцию.

• Не нагружайте источник питания более 80 % от его максимальной мощности.

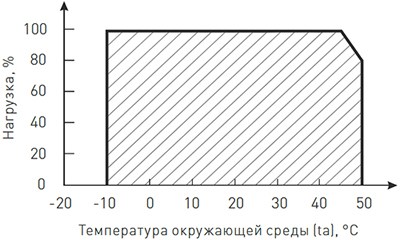

  Учитывайте, что с повышением температуры окружающей среды максимальная мощность источника питания снижается (см. график зависимости ниже).

Максимальная допустимая нагрузка, % от мощности источника питания:

• Не закрывайте вентиляционные отверстия источника.
• Не устанавливайте источник питания вблизи нагревательных приборов или горячих поверхностей.

• При использовании в системе нескольких источников питания не устанавливайте их вплотную друг к другу.
• Не располагайте источник питания вплотную к нагрузке или на ней.

• Не допускайте попадания воды, грязи и мелких предметов внутрь источника, а также образования конденсата.
• Не соединяйте параллельно выходы двух и более источников питания.

• При выборе места установки источника предусмотрите возможность обслуживания.
  Не устанавливайте источник в местах, доступ к которым будет невозможен.

Возможные неисправности и методы их устранения

Неисправность	Причина	Метод устранения
Источник питания не работает.	Нет контакта в соединениях.	Проверьте все подключения.
	Неправильная полярность подключения нагрузки.	Подключите нагрузку, соблюдая полярность.
	Короткое замыкание в нагрузке.	Устраните короткое замыкание.
	Перепутаны вход и выход источника питания.	Замените вышедший из строя источник питания.
Самопроизвольное периодическое включение и выключение.	Превышена максимально допустимая мощность нагрузки.	Уменьшите нагрузку или замените источник питания на более мощный.
	В цепи питания установлен выключатель с индикатором.	Удалите индикатор или замените выключатель.
Температура корпуса более +70 °C.	Превышена максимально допустимая мощность нагрузки.	Уменьшите нагрузку или замените источник питания на более мощный.
	Недостаточное пространство для отвода тепла.	Проверьте температуру воздуха, обеспечьте достаточную вентиляцию.
