Описание и характеристики

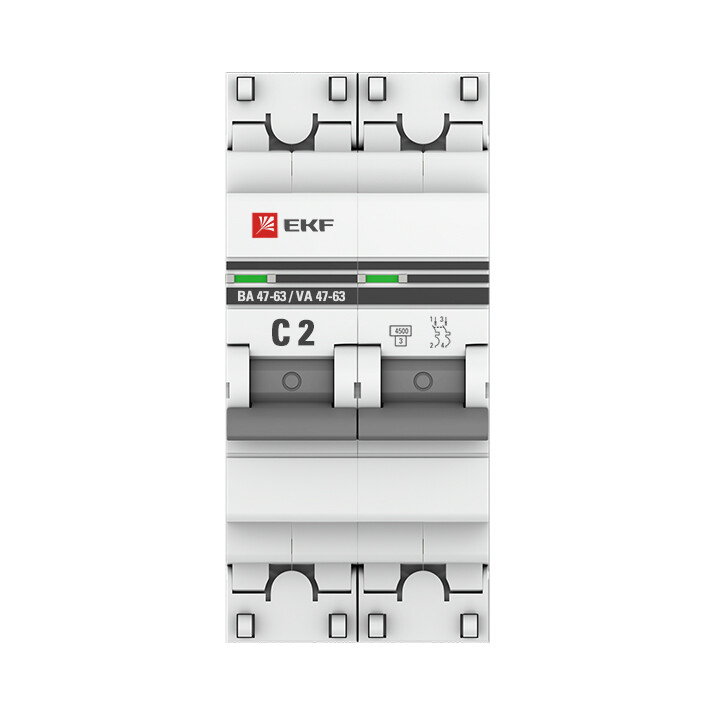

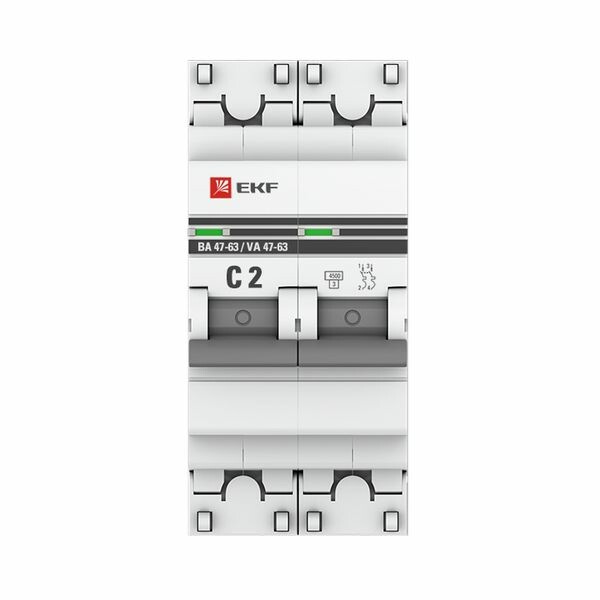

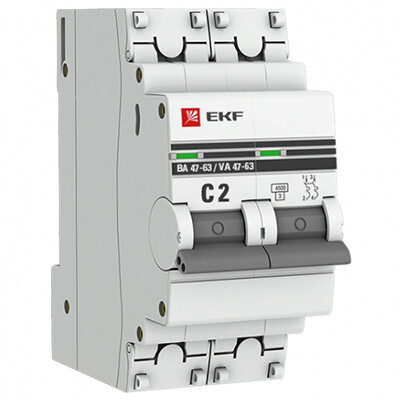

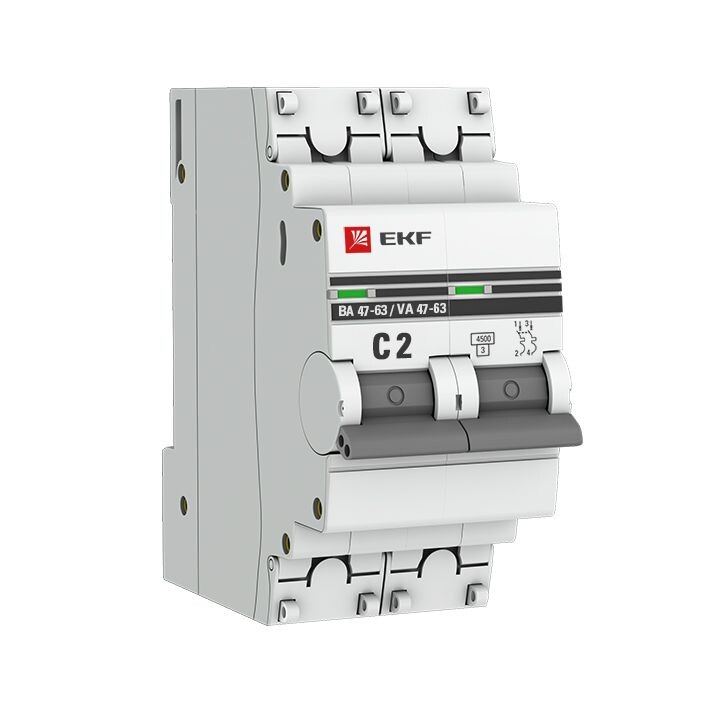

Автоматический выключатель EKF 2Р 2А (C) 4,5кА ВА47-63 PROxima
Выключатели автоматические EKF серии ВА 47-63 PROxima являются механическими коммутационными аппаратами.
Применяются для оперативных включений и отключений в электрических сетях переменного тока, а также защиты от токов перегрузки и коротких замыканий в жилых и общественных сооружениях.
Соответствуют ГОСТ IEC 60898-1.
 |
 |
 |
Преимущества
- Пластиковые крышки закрывают доступ к винтовому зажиму, а также используются для опломбирования выключателей, что исключает несанкционированный доступ к проводникам.
- Корпус усилен дополнительными заклепками для устранения эффекта расхождения корпуса.
- Удобная ручка управления обеспечивает надежное оперирование изделием.
- Цветовой индикатор состояния на лицевой панели.
- Свободный монтаж на DIN-рейку благодаря конструкции установочного зажима.

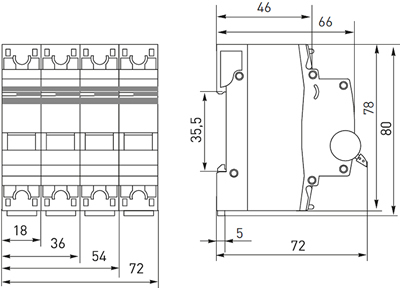

Размеры
Особенности конструкции
 |
Отверстия для крепления U-образной шины типа Fork. |
 |
Автоматическая доводка рукоятки управления. |  |
Увеличенная твердость винтов. |
 |
Момент затяжки и глубина зачистки провода на корпусе. |  |
Углубления для удобного демонтажа с DIN-рейки. Можно снять одной отверткой. |
 |
Двухпозиционный зажим на DIN-рейку. |
 |
Клеммы с насечками для надежного соединения с проводниками. |  |
Возможна коммутация алюминиевым и медным проводом. |  |
Монолитная лицевая панель. |
 |
Индикаторное окно состояния контактов. |  |
Повышенная жесткость корпуса. |  |
Панели для пломбировки клемм. |
Технические характеристики
| Артикул | mcb4763-2-02C-pro |
| Тип изделия | выключатель автоматический |
| Общее количество полюсов | 2 |
| Количество защищенных полюсов | 2 |
| Модульная ширина (шаг 18 мм) | 2 |
| Номинальное (расчетное) напряжение, В | 400 |
| Тип напряжения | АС (переменный) |
| Частота тока, Гц | 50 |
| Номинальный ток, А | 2 |
| Характеристика срабатывания (кривая тока) | С |
| Номинальная отключающая способность, Icn, при 230 В, кА | 4,5 (ГОСТ IEC 60898-1) |
| Одновременное отключение нейтрали (N) | да |
| Мощность рассеивания, Вт | 2,5 |
| Номинальное напряжение изоляции Ui, В | 660 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 4 |
| Категория применения | А |
| Категория перенапряжения | 3 |
| Класс токоограничения | 3 |
| Способ монтажа | на DIN-рейку |
| Положение в пространстве | вертикальное / горизонтальное |
| Поперечное сечение подключаемого провода, кв.мм | 1... 25 (многопроволочный гибкий) |
| Момент затяжки, Н*м | 2,5 |
| Механическая износостойкость, циклов | 20000 |
| Коммутационная износостойкость, циклов | 10000 |
| Рабочая температура окружающей среды, °C | -25... +50 |
| Степень защиты от пыли и влаги | IP20 (открытый аппарат) / IP40 (в модульном шкафу) |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Степень загрязнения | 2 |
| Возможность дополнительной комплектации | есть |
| Масса нетто одного полюса, кг | 0,1 |
| Срок службы, лет | 10 |

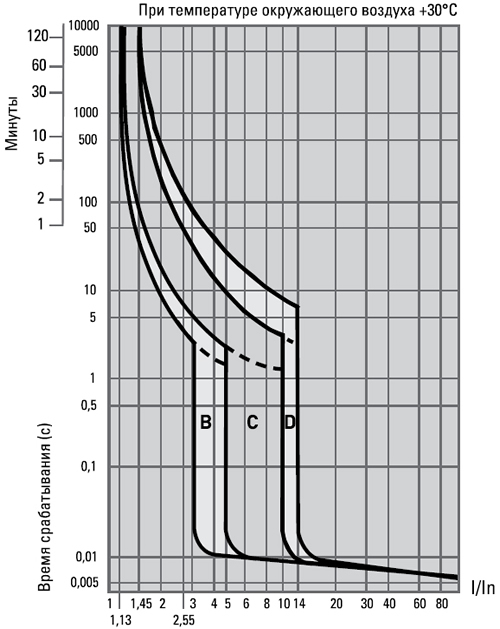

Времятоковые характеристики
В - срабатывание электромагнитной защиты между 3- и 5-кратным значениями номинального тока. |
Температурный коэффициентКоэффициент пересчета номинального тока выключателей в зависимости от температуры окружающей среды:
|
Подключение

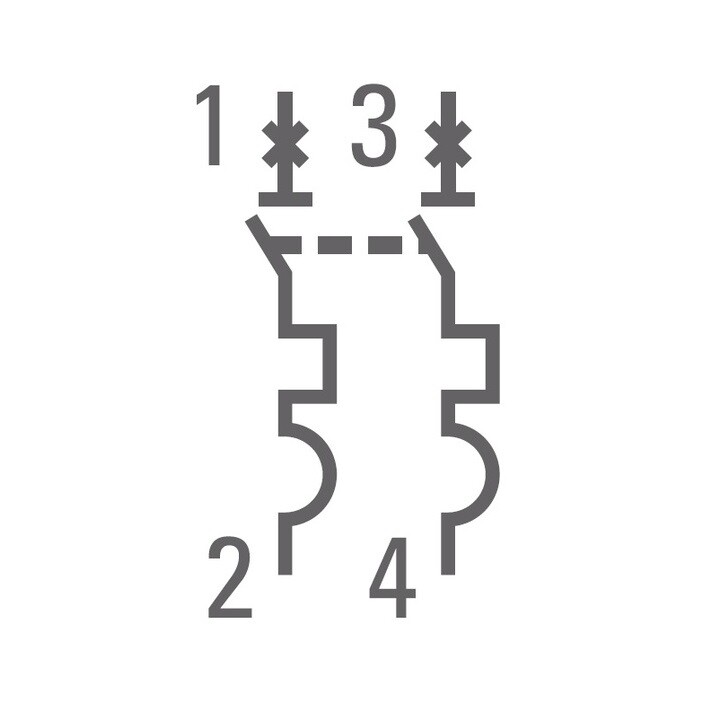

Схема подключения
Присоединение
| Проводник | Шина соединительная PIN | ||
|---|---|---|---|
| жесткий | гибкий | с наконечником | |
 |
 |
 |
|
Подключение дополнительных устройств
- Аварийный контакт АК-47 (отверстие слева).
- Блок-контакт БК-47 (отверстие слева).
- Расцепитель минимального и максимального напряжения РММ-47 (отверстие справа).
- Расцепитель независимый РН-47 (отверстие справа).
