Описание и характеристики
Вставка плавкая НПН2-60-16А-У3-КЭАЗ, 75 х 23 мм
Предохранители серии НПН2-60 на номинальный ток основания 63 А предназначены для защиты электрооборудования промышленных установок и электрических цепей переменного тока частоты 50 - 60 Гц напряжением до 380 В при перегрузках и коротких замыканиях.
Предохранители НПН2-60 допускают работу в трехфазных сетях переменного тока с напряжением до 500 В частоты 50, 60 Гц и в цепях постоянного тока напряжением до 220 В.
Размеры

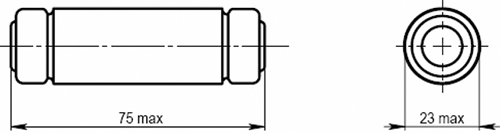

Размеры предохранителя:

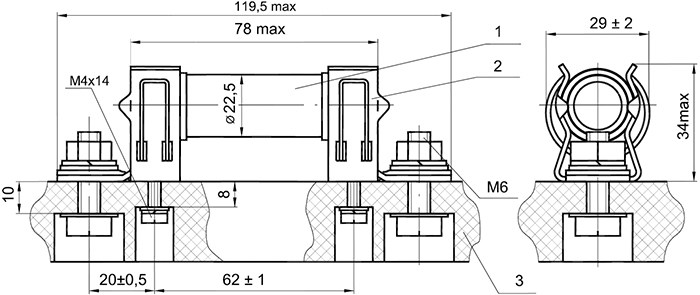

Габаритные и установочные размеры предохранителя на основании комплектного устройства
(примерный монтаж предохранителя у потребителя):
 |
1 - вставка плавкая. |
Конструкция и материалы
- Предохранитель состоит из плавкой вставки и подпружиненных контактов основания, в которые вставляется плавкая вставка.

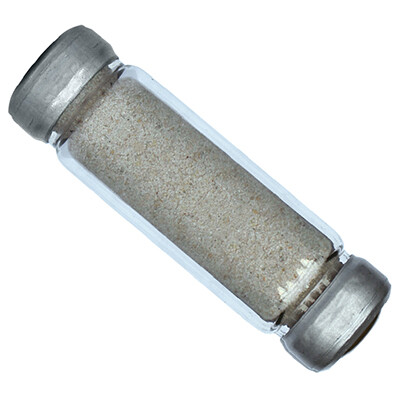

- Плавкая вставка состоит из стеклянного корпуса, имеющего на каждой стороне медные колпачки, закрытые крышками.
Внутри корпуса находятся плавкие элементы, приваренные к колпачкам.
Колпачки являются контактами (выводами) плавкой вставки.
Внутренняя полость корпуса плавкой вставки заполнена кварцевым песком.
Принцип действия
- При недопустимой перегрузке или коротком замыкании плавкий элемент расплавляется, возникшая при этом электрическая дуга гасится в наполнителе.
- После гашения дуги электрическая цепь размыкается, тем самым отключается и аварийный участок схемы.
- После срабатывания перегоревшая плавкая вставка заменяется новой.
Технические характеристики
| Артикул | 110763 |
| Тип изделия | предохранитель цилиндрический |
| Назначение | силовой |
| Номинальный ток In, А | 16 |
| Частота тока, Гц | 50 / 60 |
| Род тока | АС / DC |
| Номинальное рабочее напряжение переменного тока Ue, В | 380 |
| Предельная коммутационная способность переменного тока Icu, кА | 10 |
| Номинальное рабочее напряжение постоянного тока Ue, В | 220 |
| Предельная коммутационная способность постоянного тока Icu, кА | 10 |
| Потери мощности, Вт | 6 |
| Категория применения предохранителя | gG |
| Способ установки | на основание |
| Диапазон рабочих температур, °C | -10... +55 |
| Степень защиты от пыли и влаги | IP00 |
| Климатическое исполнение и категория размещения | У3 |
| Группа условий эксплуатации | М39 (ГОСТ 30631) |
| Стандарты | ГОСТ 17242-86, ТУ3424-050-05758109-2009 |
| Вес изделия, не более, г | 65 |
