Описание и характеристики

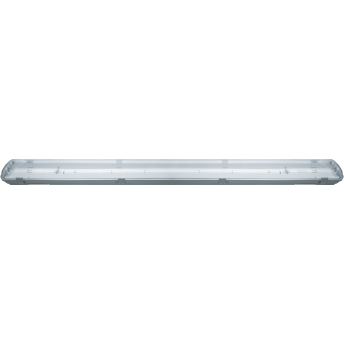

Светильник Navigator DSP-04-1200-IP65-2хT8-G13 (Т8, G13, IP65), длина 126 см, без ламп
Пылевлагозащищенные светильники Navigator DSP-04 (аналог ЛСП) предназначены для использования со светодиодными лампами Т8 сетевого напряжения 230 В.
Применяются на объектах с повышенной влажностью и запыленностью.
Светильники соответствуют требованиям безопасности ГОСТ Р МЭК 598-2-1-97, ГОСТ Р МЭК 60598-1-2003.
 |
 |
Размеры
| Длина (l), мм | 1260 |
| Ширина (b), мм | 120 |
| Высота (h), мм | 82 |
| Расстояние между центрами монтажных пластин, мм | 1000 ±50 |
Материалы
- Корпус и рассеиватель светильника выполнены из ударопрочного пластика.
Технические характеристики
| Напряжение, В | АС 220 - 240 |
| Номинальная частота тока, Гц | 50 / 60 |
| Типоразмер ламп | Т8 |
| Тип цоколя | G13 |
| Количество ламп, шт. | 2 |
| Аналог светильника | ЛСП 2 х 36 |
| Сечение подключаемых проводников, кв.мм | 0,75 - 1,5 |
| Степень защиты от пыли и влаги | IP65 |
| Класс защиты от поражения электрическим током | II |
| Наличие ламп в комплекте | нет |
Внимание!
Светильник предназначен для использования со светодиодными лампами Т8 сетевого напряжения 230 В.
Необходимо использовать лампы с подключением питания с двух сторон, согласно рисунку.
Монтаж
- Светильник может быть установлен непосредственно на поверхность из нормально воспламеняющихся материалов.
- Снять рассеиватель со светильника, вынуть монтажную панель, вынуть монтажный набор и уплотнители.
- Наметить и просверлить два отверстия для установочных кронштейнов на поверхности стены или потолка по месту установки.
- Расстояние между центрами отверстий может варьироваться в пределах ±5 мм на Ваше усмотрение.
- Установить на поверхность стены или потолка установочные пластины и вщелкнуть в них корпус светильника.
- Установить ламподержатели в монтажные отверстия.
- Ввести сетевые провода в корпус через уплотняемое отверстие и подключить к клеммной колодке на панели в соответствии с указанной полярностью клеммы L, N.
Желто-зеленый кабель присоединить к клемме, обозначенной знаком "заземление" (
).
Проверить надежность электрических соединений.
Степень защиты IP65 обеспечивается только при использовании кабеля внешним диаметром от 6 до 10 мм. - Установить и закрепить монтажную панель внутри корпуса с помощью двух защелкивающихся держателей.
- Установить светодиодные лампы Т8 (в комплект не входят) в ламподержатели.
- Закрепить рассеиватель защелками.
Комплектация
- Светильник.
- Крепежные кронштейны и скобы - 2 шт.
- Клипсы - 7 шт. (6 + 1 запасная).
- Уплотнительные муфты типа PG13.5 - 2 шт.
