Описание и характеристики

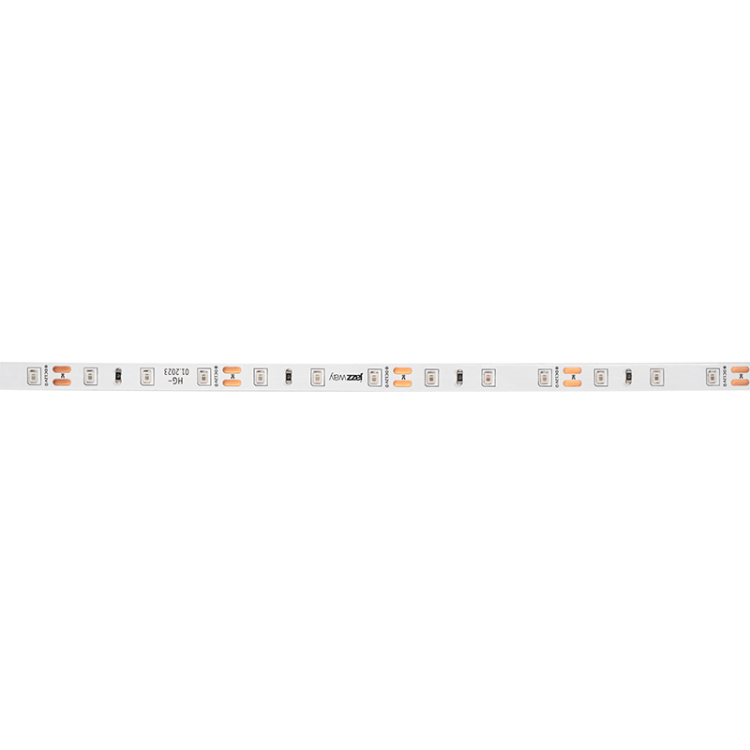

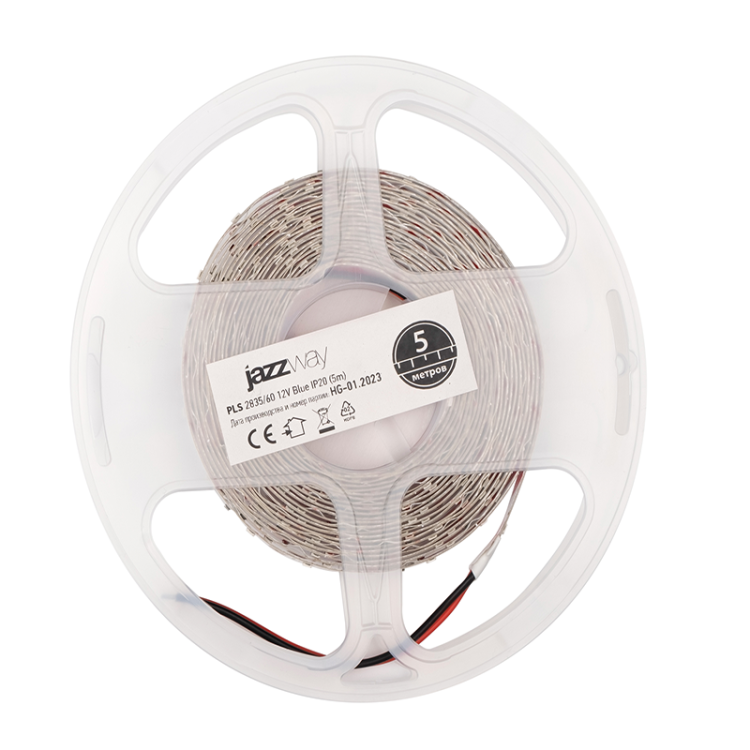

Лента светодиодная 5 м Jazzway PLS 2835/60-Blue-IP20 (SMD 2835, 12 В, 6 Вт/м, 60 led/м, 480 лм/м), цвет свечения синий
Светодиодная лента нового поколения с увеличенным световым потоком Jazzway PLS2835 - один из самых прогрессивных и перспективных компонентов для решения дизайнерских задач по освещению жилых помещений, торговых площадей, ресторанов, офисов, развлекательных комплексов.
Преимущества
 |
|

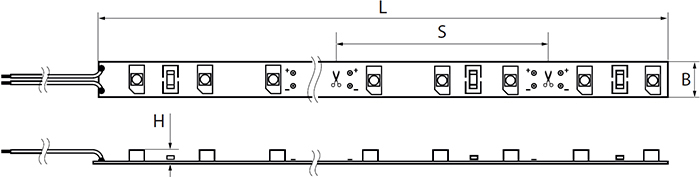

Размеры
| Размеры ленты, мм | Кратность резки S, мм | ||
|---|---|---|---|
| B | H | L | |
| 8 | 1,6 | 5000 | 50 |
Конструкция и материалы
- Белая подложка.
- Печатная плата.
- Клеевой слой 3М с обратной стороны.
Технические характеристики
| Артикул | .2858955 |
| Тип изделия | лента светодиодная |
| Тип ленты | открытый |
| Тип светодиодов | SMD2835 |
| Входное напряжение, В | АС 220 |
| Частота тока, Гц | 50 |
| Рабочее напряжение, В | DC 12 |
| Плотность светодиодов, led/м | 60 |
| Мощность ленты, Вт/м | 6 |
| Световой поток, лм/м | 420 - 480 |
| Цвет свечения | Синий |
| Угол рассеивания, градусов | 120 |
| Температура эксплуатации, °C | -25... +50 |
| Степень защиты от пыли и влаги | IP20 |
| Класс энергоэффективности | А+ |
| Срок службы, часов | 30000 |
Монтаж и подключение
- Лента имеет кратность резки.
Отрезать необходимый кусок ленты нужно по линии отреза (лента промаркирована по всей длине).
- Светодиодная лента наклеивается на ровную поверхность.
Любые неровности могут привести к повреждению печатной платы.
Перед началом монтажа требуется убрать защитное покрытие с клеевого слоя и монтировать светодиодную ленту на ровную поверхность легким прижатием.
Во избежание повреждений ленты при установке и эксплуатации, а также для охлаждения ленты рекомендуется устанавливать ее в алюминиевый профиль.
- При непосредственном подключении токопроводящих контактов светодиодной ленты и блоков питания необходимо соблюдать полярность.
При подключении соответствующих контактов нужно ориентироваться на метки "+" и "-" на шлейфе ленты и блоке питания.
Не рекомендуется подключать последовательно отрезки общей длиной более 5 м.
Используйте параллельный способ подключения.

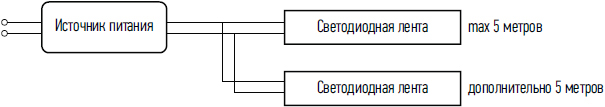

Схема подключения
- Выбрать соответствующий блок питания.
Мощность блока питания определяется исходя из мощности ленты на метр и длины ленты с запасом по мощности 20 %.
Пример расчета для ленты SMD2835/60 IP20:
мощность ленты Рленты = 6,0 Вт/м, длина ленты Lдл = 5 м.
Р = Рленты х Lдлина ленты. Р = 6,0 Вт/м х 5 м = 30 Вт.
Мощность блока питания должна превышать общую мощность светодиодной ленты в среднем на 20 %.
Рбn = 30 Вт х 1,2 = 36,0 Вт.
Для данного примера подходит блок питания мощностью >36 Вт.
- При необходимости соединить два и более куска ленты, рекомендуется использовать пайку.
Если нет возможности спаять, следует использовать коннекторы.
