Описание и характеристики
Ответвительные зажимы с раздельной затяжкой болтов магистрального и ответвительного проводов типа Р 21, Р 71, Р 72, Р 151+BI, PI 153+BI, PI 240+BI.
Применяются для обеспечения надежного электрического контакта методом прокалывания изоляции жил на магистральной линии и зачистки на ответвлении.
- Зажимы Р 71, Р 72, Р 74 обеспечивают соединение с заземляющим спуском нулевой жилы.
- Зажим Р 21 предназначен для соединения проводов ввода в дом сечением 10-25 мм2 с изолированными жилами ответвления 1,5-35 мм2, а также для уличного освещения.
- Зажимы Р 151+BI, PI 153+BI, PI 240+BI применяются не только для ответвления магистральных проводов СИП, но и для соединения СИП с кабелем.
Характеристика:
- Зажим выполнен из алюминиевого сплава.
- Контроль над усилием затяжки при прокалывании изоляции магистрального провода осуществляется болтом с шестигранной срывной головкой шириной 10 мм.
- Применяется для алюминиевых и медных проводов.
- Контактные части зажима смазаны тугоплавкой консистентной смазкой.

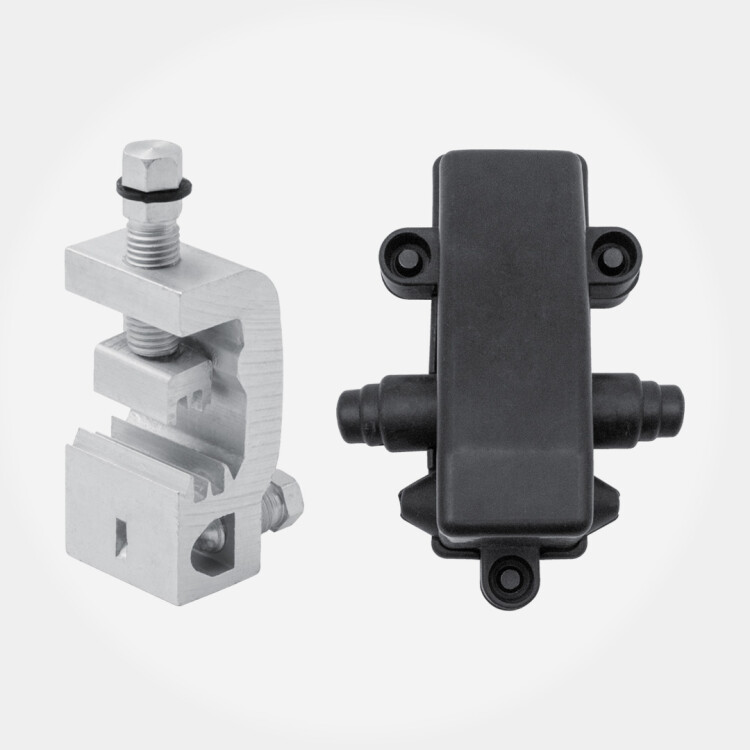

- Зажим имеет защитный чехол.
- Колпачок защитного чехла может быть поставлен на место только после срыва головки, что обеспечивает возможность визуального контроля правильности монтажа.
Особенности:
- Допускается многократный монтаж и демонтаж проводов ответвлений.

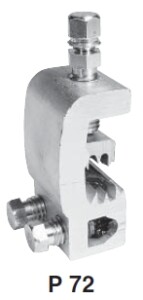

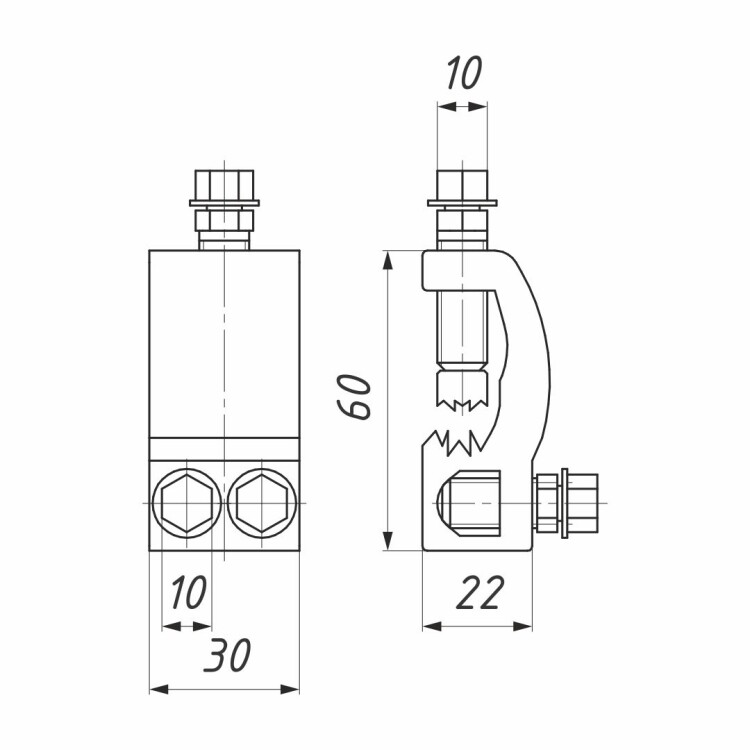

- Зажим Р 72 предназначен для 2 ответвлений из одной точки.
- Зажим Р 74 предназначен для 4 ответвлений из одной точки. I
- Срок службы зажима данного класса, выполненного из алюминиевого сплава не менее 40 лет.
- Конструкция зажима обеспечивает надежность электрического контакта в течение всего срока эксплуатации.
- Зажимы рассчитаны на монтаж и эксплуатацию при низких температурах (от -30°С).
- Зажимы с раздельной затяжкой болтов позволяют многократно присоединять и отсоединять абонентские провода, не снимая зажим с магистрального провода.
| Позиция | Число ответвительных проводов | Сечение СИП в магистрали, мм2 | Сечение СИП на ответвлении, мм2 | Макс, нагрузка I, A | Масса, г | Количество в упаковке, шт. |
|---|---|---|---|---|---|---|
| Р21 | 1 ответвление | 10-25 | 1,5-35 | 90 | 70 | 50 |
| Р71 | 1 ответвление | 35-95 | 2,5/4-54 | 145 | 100 | 50 |
| Р72 | 2 ответвления | 35-95 | 2x2,5/4-54 | 145 | 110 | 50 |
| Р74 | 4 ответвления | 16-150 | 4x2,5/4-35 | 145 | 130 | 50 |
| Р 151+BI | 1 ответвление | 35-150 | 6-95 | 290 | 130 | 72 |
| PI 153+BI | 1 ответвление | 35-150 | 35-150 | 500 | 150 | 48 |
| PI 240+BI | 1 ответвление | 50-150 | 95-240 | 500 | 160 | 48 |
Примечание: для ответвления провода сечением 1,5 и 2,5 мм2 необходимо сложить зачищенную жилу вдвое. Соответствие нормам: HN 33 Е 61
