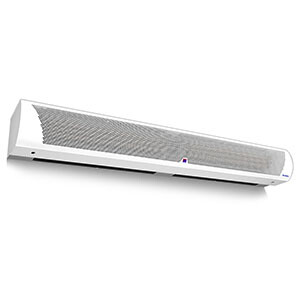

Завеса тепловая 12000Вт 380В 2015мм 3000м3/ч с пультом Тепломаш

Тепловая завеса КЭВ-12П3041Е "Тепломаш" (12 кВт, 380 В, 3000 куб.м/ч.), ширина 2,015 м, с пультом управления

Воздушно-тепловая завеса "Тепломаш" серии "300Е Комфорт" предназначена для защиты рабочих зон общественных и административных зданий от прямого контакта с наружным воздухом через открытые двери в холодный период времени.
Рекомендуемая высота защищаемого проема при горизонтальной установке: 2 - 3,5 м в зависимости от климатических условий местности.

Воздушно-тепловая завеса оказывает "мягкое" шиберующее (отсекающее) воздействие и интенсивно перемешивает проникающий в помещение холодный воздух, подогревая его.

В летнее время завеса может работать в режиме вентилятора (без нагрева), тем самым снизить риск попадания внутрь летающих насекомых, грязи, пыли, табачного дыма.

Управление завесой осуществляется с помощью проводного пульта HL10 с электронным термостатом и пультом дистанционного управления.

Преимущества

• Повышает энергетическую эффективность здания.
• Поддерживает комфортный микроклимат за счёт температурного регулирования.
• Снижает риск попадания внутрь летающих насекомых, пыли и грязи.
• Препятствует распространению табачного дыма внутрь помещения.
• Обладает вспомогательной функцией осушения и обогрева.

Размеры и вес

Высота*, мм	265
Ширина, мм	2015
Глубина, мм	325
Вес изделия, кг	32

* - размеры без учета креплений и гермовводов.

Принцип действия

Принцип действия завес данной серии основан на защите смесительного типа, т.е. эффективном смешивании втекающего наружного холодного воздуха с нагретыми струями завесы в пределах тамбура или вестибюля. При этом температура смеси должна соответствовать нормативным требованиям. Вентилятор, установленный внутри завесы, всасывает внутренний воздух, пропускает его через электрические нагревательные элементы и выбрасывает нагретый воздух через сопло в виде мощной узконаправленной струи. Нагретые струи завесы интенсивно смешиваются с поступающим холодным наружным воздухом, повышая температуру смеси до требуемой. Температурное регулирование осуществляется за счёт пульта со встроенным термостатом. Таким образом, готовая смесь поступает в рабочие зоны помещения.

Условия эксплуатации

• Воздушно-тепловая завеса устанавливается внутри помещения горизонтально над открытым проемом, либо вертикально с боковой стороны проема.
• Температура эксплуатации: +5... +35 °С (рабочая), -20*... +40 °С (предельная).
• Относительная влажность: 10 - 80 %.
• Содержание пыли и других твердых примесей: не более 10 мг/куб.м.

* Допускается кратковременная работы завесы (около 30 мин.) при включенной максимальной тепловой мощности в условиях отрицательных температур внутри помещения / тамбура (но не ниже -20 °С) до достижения рабочей температуры эксплуатации.

Функциональные особенности

1. Аварийное отключение нагревателей.

Завесы снабжены термовыключателем аварийного отключения нагревателей.
При превышении критической температуры (+120 °С) нагревательных элементов в месте установки термовыключателя поспедний мгновенно разомкнёт контакты, тем самым отключит нагрев.
Превышение температуры или перегрев может наступить по следующим причинам:

• вышел из строя вентилятор;
• не выполнены требования по установке и монтажу;
• входное и выходное окна завесы загромождены или подвержены сильному загрязнению;
• тепловая мощность завесы значительно превышает теплопотери помещения;
• произошло аварийное отключение электроэнергии;
• отключение питания от работающей завесы с силового щита потребителя.

Термовыключатель аварийного отключения нагревателей установлен в каждом вентиляторном блоке, в местах, наиболее подверженных перегреву.
В момент срабатывании хотя бы одного термовыключателя отключатся все нагреватели, при этом вентилятор продолжит работать.
Термовыключатели не снабжены самовозвратным механизмом.

Для восстановления рабочего состояния нагревательных элементов необходимо:

• обесточить завесу на силовом щите потребителя;
• дождаться, пока прибор остынет;
• выяснить и устранить причины срабатывания термовыключателя;
• через специальные отверстия в корпусе завесы диэлектрическим стержнем нажать на предохранитепьную ппастину, возвращающую термовыключатель в рабочее состояние.

2. Принудительное включение вентилятора.

• Завеса снабжена термовыключателем принудитепьного включения вентилятора (без нагрева) для снятия остаточного тепла с нагревателей после их отключения.
  В зависимости от места установки завесы и условий её эксппуатации принудительное включение вентилятора может не включаться или включаться, но не сразу после отключения завесы пультом.
  При достижении температуры, достаточной для срабатывания термовыключателя (+50 °С) в месте его установки, вентилятор начнет обдув нагревателей до их остывания (обычно в течение 1 - 2 минут).
  Термовыключатель самостоятельно возвращается в рабочее состояние при достижении опредепенной температуры.
• При аварийном отключении электроэнергии или отключении питания с силового щита потребителя термовыключатель принудительного включения вентилятора работать не будет.
  В таких условиях возможно срабатывание термовыключателя аварийного отключения нагревателей, тогда при повторном включении завесы нагреватели не включатся.

Технические характеристики

Нагревательный элемент	трубчатый электронагреватель с оребрением (ТЭНР)
Количество вентиляторных блоков, шт.	2
Параметры питающей сети, В/Гц	380/50
Режимы тепловой мощности (*1), кВт	* / 6,0 / 12,0
Эффективная длина струи (*2), м	3,5
Потребляемая мощность вентиляторов (*4), Вт	200
Расход воздуха, куб.м/час	2400 / 2700 / 3000
Скорость воздуха на выходе из сопла, м/с.	9,2
Звуковое давление на расстоянии 5 м (*5), дБ (А)	56
Подогрев воздуха при максимальной мощности: максимальный расход, °С минимальный расход, °С	. 12 15
Диапазон регулирования температуры, °С	+5... +35 (с шагом 0,5)
Степень защиты от пыли и влаги (корпус / электродвигатель / пульт	IP21 / IP00 / IP30
Класс защиты от поражения электрическим током	I
Максимальное количество завес, управляемых с 1 пульта ДУ (синхронно с 1 точки), шт.	не ограничено
Цвет передней панели	Белый (RAL 9003)
Цвет корпуса	Светло-серый (RAL 7004)

*1 - значение тепловой мощности при номинальном напряжении по ГОСТ 29322-2014 (IEC 60038:2009) может отличаться на +5 % или -10 % от указанного.

*2 - эффективная длина струи может служить оценкой допустимой ширины или высоты проема, который защищает завеса.
При вертикальной установке завес с 2 сторон проема значение следует понимать как полуширину.
Параметр указан только для "мягких" наружных условий, т.е. температура воздуха не опускается ниже 0 °C, а скорость ветра не превышает 1 м/с., приточно-вытяжная вентиляция сбалансирована.
Любое ужесточение условий уменьшает эффективную длину струи до 50 %.

*3 - максимальный ток при номинальном напряжении - это измеренная величина, показывающая сумму наибольшего рабочего тока завесы в режиме вентилятора (без нагрева) и тока ТЭНов с учетом допуска (-5 % на сопротивление) при номинальном напряжении по ГОСТ 29322-2014 (IEC 60038:2009).

*4 - потребляемая мощность вентиляторов - это измеренная величина, показывающая наибольшую активную мощность электродвигателя в режиме вентилятора (без нагрева) при номинальном напряжении по ГОСТ 29322-2014 (IEC 60038:2009).

*5 - уровень звукового давления - это корректированный уровень звука, измеренный на расстоянии 5 метров от завесы при высокой производительности.

Комплектация

• Воздушно-тепловая завеса.
• Кабель управления 7 х 0,5 кв.мм.
• Проводной пульт управления HL10 с электронным термостатом.
• Пульт дистанционного управления.
• Элементы питания типа ААА LR03 1,5 В - 2 шт.
• 2 кронштейна для крепления к стене.
• Монтажный комплект.
