Описание и характеристики
Зажим анкерный ЗАН16-35/1000 IEK
Зажимы анкерные типа ЗАН предназначены для анкерного крепления самонесущих изолированных проводов СИП-2 напряжением до 1 кВ, с несущей изолированной нейтралью, на опорах и стенах.
Зажимы ЗАН не требуют инструмента для монтажа и не содержат выпадающих деталей.
По техническим характеристикам соответствуют требованиям ГОСТ Р 51177 и рекомендациям стандартов серии EN 50483.

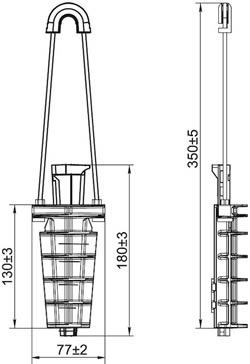

Размеры

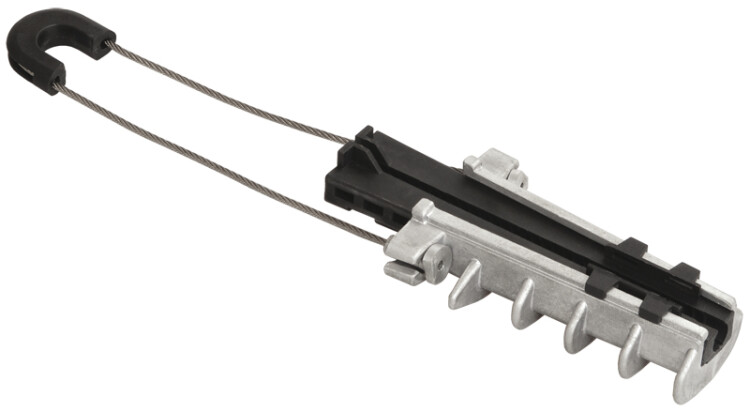

Конструкция и материалы
- Корпус зажима выполнен из устойчивого к действию коррозии алюминиевого сплава, в который вкладываются саморегулируемые клинья из полимера, устойчивого к ультрафиолетовому излучению и погодно-климатическим условиям.
- Особый рельеф поверхности клиньев обеспечивает надежную фиксацию проводника, препятствуя его выскальзыванию, не повреждая при этом изоляцию провода.
Технические характеристики
| Тип изделия | зажим анкерный для СИП-2 с несущей изолированной нейтралью |
| Сечение удерживаемых СИП, кв.мм | 1 х 16... 1 х 35 |
| Номинальное напряжение, В | 1000 |
| Разрушающая нагрузка, кгс | 1000 |
| Разрушающая нагрузка, кН | 9,8 |
| Температура эксплуатации, °C | -60... +70 |
| Климатическое исполнение и категория размещения | УХЛ1 (ГОСТ 15150) |
| Вес изделия, кг | 0,25 ±5 % |
| Срок службы, не менее, лет | 40 |
