Описание и характеристики

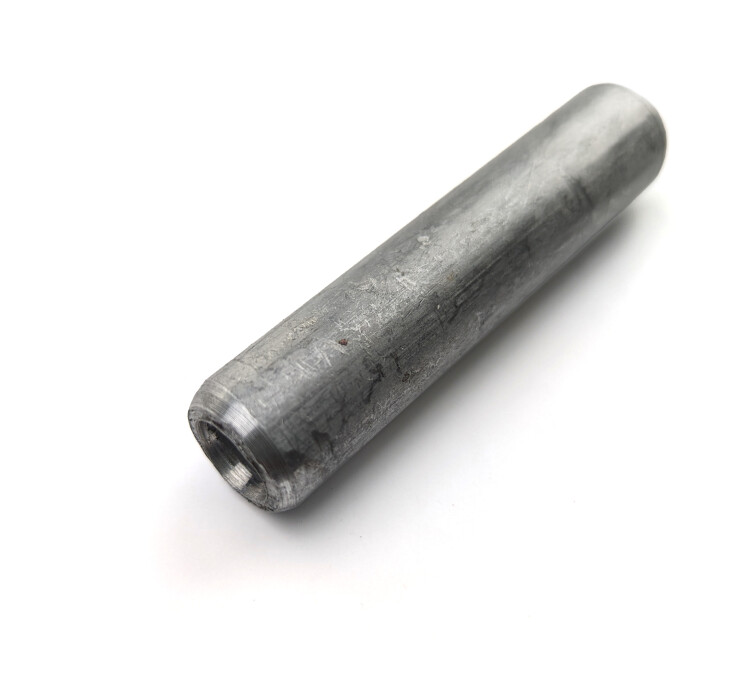

Гильза кабельная алюминиевая ГА 50-9
Гильзы кабельные алюминиевые типа ГА, закрепляемые опрессовкой, предназначены для соединения проводов и кабелей с алюминиевыми жилами сечением от 16 до 240 кв.мм.
Изготавливаются по ГОСТ 23469.2-79.
Размеры
| Размеры, мм | ||
|---|---|---|
| L | d1 | d2 |
| 71 | 16 | 9 |
Материалы
- Гильзы имеют сквозную конструкцию, изготавливаются из алюминиевой трубы марки АД1М (ГОСТ 18475-82).
Технические характеристики
| Тип изделия | гильза кабельная |
| Номинальное сечение, кв.мм | 50 |
| Способ монтажа | опрессовка |
| Рабочее напряжение, кВ | до10 |
| Климатическое исполнение и категория размещения | УХЛ3 |
Структура условного обозначения
