Описание и характеристики

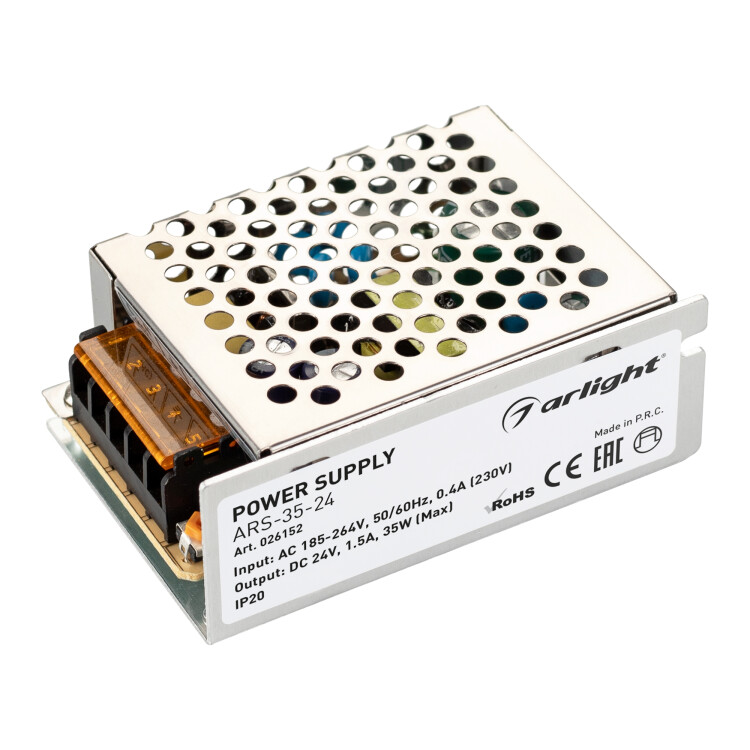

Блок питания Arlight ARS-35-24 (DC 24 В, 1,5 A, 35 Вт, IP20), с клеммой, 85 х 58 х 34 мм
Источники напряжения Arlight серии ARS без корректора коэффициента мощности, в металлическом кожухе преобразуют переменное напряжение электрической сети в постоянное стабилизированное напряжение.
Предназначены для эксплуатации внутри помещений.
Используются для питания светодиодных лент и другого оборудования.
Сетчатый металлический корпус обеспечивает естественное охлаждение без встроенного вентилятора.
Преимущества
- Высокая стабильность и низкий уровень пульсаций выходного напряжения.
- Высокий КПД.
- Подстройка выходного напряжения встроенным потенциометром.
- Защита от перегрузки по току и короткого замыкания на выходе.
- Автовосстановление после срабатывания защиты по перегрузке.
- Минимальный размер за счет оптимизиации конструкции.
- Проверка 100 % изделий на заводе при максимальной нагрузке.

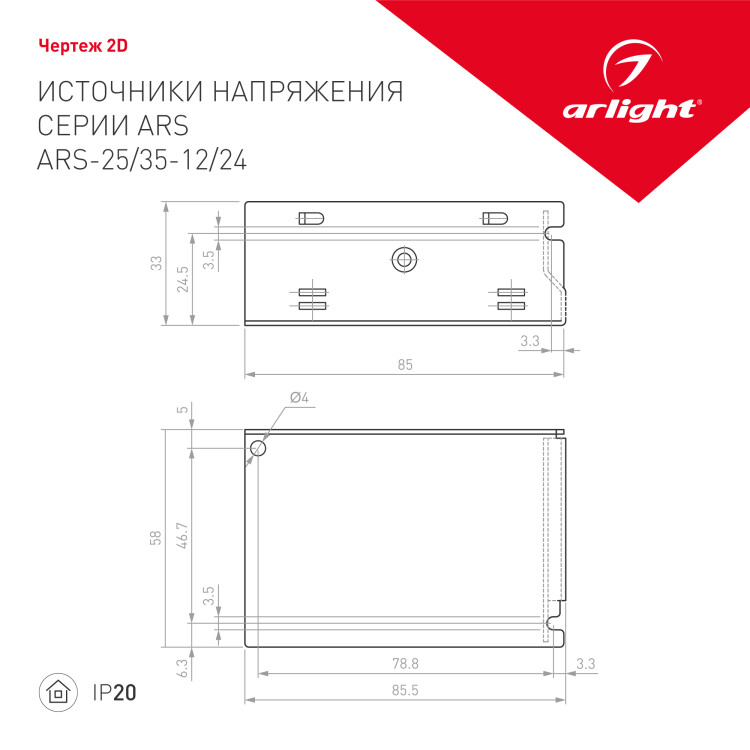

Размеры и вес
| Длина, мм | 85 |
| Ширина, мм | 58 |
| Высота, мм | 34 |
| Вес изделия, г | 147 |
Материалы
- Материал корпуса: металл.
Технические характеристики
| Тип изделия | источник напряжения |
| Модель | ARS-35-24 |
| Артикул | 026152 |
| Максимальная выходная мощность, Вт | 35 |
| Выходное напряжение, В | DC 24 ±5 % |
| Максимальный выходной ток, А | 1,5 |
| Входное напряжение, В | АС 200 - 240 |
| Частота питающей сети, Гц | 50 / 60 |
| Предельный диапазон входного напряжения, В | АС 185 - 264 |
| Максимальный входной ток при 230 В, А | 0,4 |
| Коэффициент мощности, cos ? | 0,5 |
| Максимальный ток холодного старта при 230 В, А | 46 |
| КПД, % | ?83 - 86 |
| Напряжение изоляции вход - выход, кВ | 1,5 |
| Тип подключения | клеммы |
| Наличие встроенного фильтра ЭМП | есть |
| Наличие защиты от короткого замыкания | есть |
| Наличие защиты от перегрузки по току | есть |
| Использование с управлением ШИМ | шумные помещения |
| Форма корпуса | стандартный |
| Температура окружающей среды, °С | -10... +50* |
| Степень защиты от пыли и влаги | IP20 |
* Без возникновения условий конденсации влаги.
Установка и подключение
- Во избежание поражения электрическим током перед началом всех работ отключите электропитание.
Все работы должны проводиться только квалифицированным специалистом.
- Убедитесь, что выходное напряжение и мощность источника соответствуют подключаемой нагрузке.
- Закрепите источник питания в месте установки.
- Подключите нагрузку к выходным клеммам, обозначенным символами V+, COM, строго соблюдая полярность (COM означает V+).
При подключении равномерно распределяйте нагрузку между выходными клеммами.
- Подключите к входным клеммам, обозначенным символами L (фаза) и N (ноль), провода электросети, соблюдая маркировку.
- Подключите к кпемме
провод защитного заземления.
- Проверьте правильность подключения всех проводов.
Подача напряжения сети ~230 В на выходные клеммы источника напряжения неминуемо приводит к выходу его из строя.
- Включите электропитание.
Допустима небольшая задержка включения источника (до 2 сек.), что является особенностью работы электронной схемы управления и не является дефектом.
- Дайте поработать источнику 60 минут с подключенной нагрузкой, которую Вы предполагаете использовать.
Источник питания должен находиться в тех же условиях, как и при последующей эксплуатации.
- Проверьте температуру корпуса источника питания.
Максимальная температура корпуса источника в установившемся режиме не должна превышать +70 °С.
Если температура корпуса выше, необходимо уменьшить нагрузку, обеспечить лучшую вентиляцию или использовать более мощный источник питания.
- Отключите источник от сети после проверки.
Требования и рекомендации по эксплуатации
- Соблюдайте условия эксплуатации оборудования:
- эксплуатация только внутри помещений;
- температура окружающего воздуха от -10 до +50 °С;
- относительная влажность воздуха не более 90 % при +20 °С, без конденсации влаги;
- отсутствие в воздухе паров и примесей агрессивных веществ (кислот, щелочей и пр.).

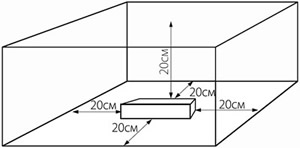

- Для естественной вентиляции обеспечьте свободное пространство вокруг источника питания не менее 20 см.
При невозможности обеспечить свободное пространство используйте принудительную вентиляцию.
- Не нагружайте источник питания более 80 % от его максимальной мощности.
Учитывайте, что с повышением температуры окружающей среды максимальная мощность источника питания снижается.

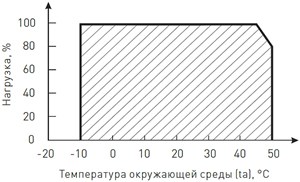

Максимальная допустимая нагрузка (% от мощности источника):
- Не закрывайте вентиляционные отверстия источника.
- Не устанавливайте источник питания вблизи нагревательных приборов или горячих поверхностей.
- При использовании в системе нескольких источников питания не устанавливайте их вплотную друг к другу.
- Не располагайте источник питания вплотную к нагрузке или на ней.
- Не допускайте попадания воды, грязи и мелких предметов внутрь источника, а также образования конденсата.
- Не соединяйте выходы двух и более источников питания.
- При выборе места установки источника предусмотрите возможность обслуживания.
Не устанавливайте источник в местах, доступ к которым будет впоследствии невозможен.
Внимание!
Не допускается использовать источник питания совместно с диммерами (регуляторами освещения), устанновленными в цепи ~230 В!
