Описание и характеристики

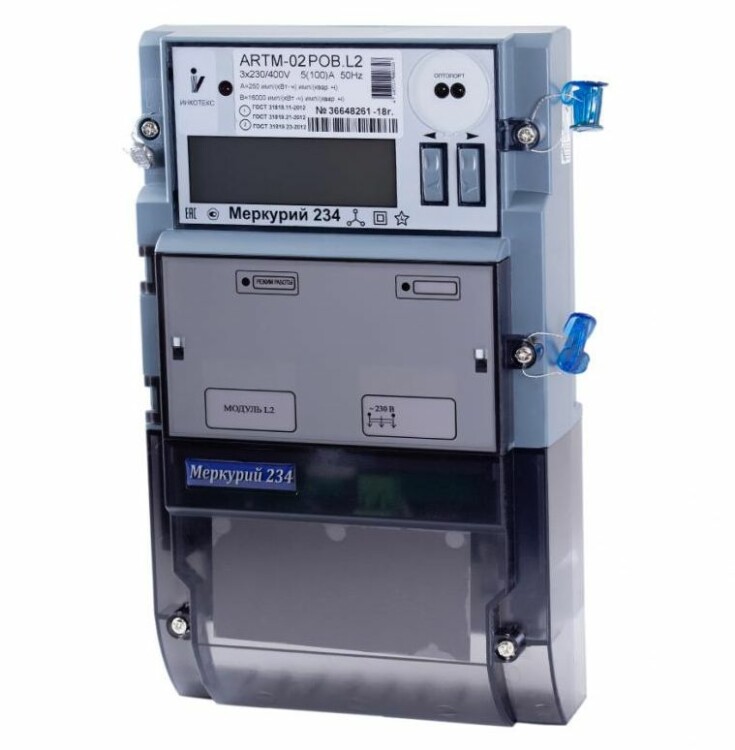

Счетчик электрической энергии трехфазный статический "Меркурий" 234ARTM2-03 PB.G (4 тарифа)
Счетчик "Меркурий" 234ARTM-03 PB.G предназначен для двунаправленного учета активной и реактивной электрической энергии и мощности в трехфазных 3- или 4-проводных сетях переменного тока через измерительные трансформаторы или непосредственно с возможностью тарифного учёта по зонам суток, долговременного хранения и передачи накопленной информации по цифровым интерфейсным проводным или беспроводным каналам связи в центры сбора информации.
Эксплуатируется автономно или в составе любых информационно-измерительных систем технического и коммерческого учета.

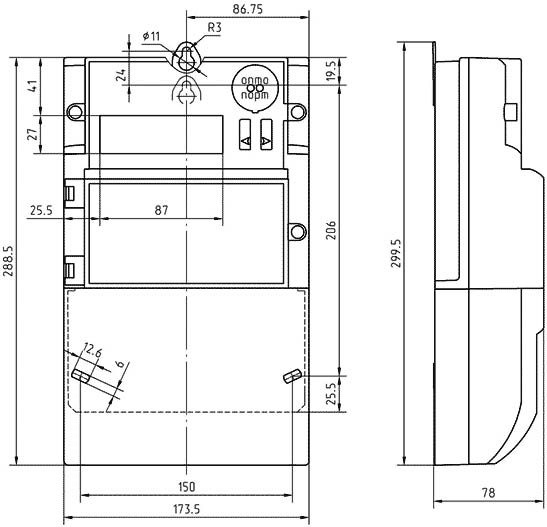

Размеры
Функциональные возможности
- Измерение, учет, хранение, вывод на ЖКИ и передача по интерфейсам информации о количестве учтённой активной и реактивной электроэнергии раздельно по каждому тарифу и сумме по всем тарифам за следующие периоды времени:
- всего от сброса показаний;
- за текущие сутки и на начало суток;
- за 120 предыдущих суток;
- за текущий месяц и на начало месяца;
- за каждый из 36 предыдущих месяцев;
- за текущий год и на начало года;
- за предыдущий год и на начало года.
- Тарифный учет по зонам суток.
Количество тарифов - 4. Количество тарифных интервалов в сутках - до 16 с дискретностью 1 мин.
Каждый месяц года программируется на индивидуальное тарифное расписание. - Учет технических потерь в линиях электропередач и силовых трансформаторах.
- Измерение вспомогательных параметров:
- мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
- действующие значения фазных токов, напряжений, углов между фазными напряжениями;
- частота сети;
- коэффициенты мощности по каждой фазе и по сумме фаз;
- коэффициент искажения синусоидальности фазных кривых.
- Два независимых архива средних мощностей активной и реактивной энергии с возможностью использования одного из них под профиль мощности технических потерь.
Длительность срезов: 1 - 60 мин.
При выборе 30-минутных срезов мощности глубина хранения архивов составит 170 суток. - Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием.
- Журнал событий (кольцевой по 10 записей на каждое событие), в котором фиксируются:
- время включения / выключения счетчика;
- время пропадания / появления фаз 1, 2, 3;
- время вскрытия / закрытия прибора;
- время коррекции тарифного расписания;
- время превышения установленных лимитов энергии и мощности и т.д. (всего 22 различных события).
- Контроль показателей качества электроэнергии (ПКЭ) с занесением в журнал ПКЭ времени выхода / возврата напряжения и частоты за пределы нормальных и максимальных значений (по 100 записей на каждое событие).
- Функция контроля и управления нагрузкой через внешнее реле отключения.
При превышении заранее заданых лимитов активной мощности или энергии счетчик отключает потребителя самостоятельно или управляет внешними устройствами отключения нагрузки потребителя, например УЗО.
- Счетчик отображает на ЖК-индикаторе следующие параметры:
- значение потребленной активной и реактивной электрической энергии по каждому тарифу и сумма по всем тарифам нарастающим итогом с точностью до сотых долей кВт*ч. и кВар*ч.;
- те же данные за временные периоды: текущий и предыдущий день, текущий и 11 предыдущих месяцев, текущий и предыдущий год;
- фазное напряжение и ток в каждой фазе;
- измеренное значение активной, реактивной и полной мощности (время интеграции 1 сек.) как по каждой фазе, так и суммарное по трем фазам с указанием положения вектора полной мощности;
- утренний и вечерний максимумы активной и реактивной мощности в текущем и 3 предыдущих месяцах;
- коэффициент мощности по каждой фазе и суммарный по трем фазам;
- углы между фазными напряжениями;
- частота сети;
- коэффициент несинусоидальности фазных кривых;
- текущее время и дата;
- температура внутри счетчика;
- дата и время вскрытия верхней и клеммной крышек,
- последнее перепрограммирование;
- код неисправности.
Особенности конструкции
- Оптопорт и интерфейс RS-485.
- Отсек для сменного интерфейсного модуля.
- Дополнительный интерфейс на сменном модуле: GSM/GPRS.
- Счетчик с GSM/GPRS-модулем, включенный в цепь счетчиков, объединенных RS-485 интерфейсом, обеспечивает дистанционный доступ к любому счетчику по каналу GSM.
- Возможность подключения резервного питания постоянного напряжения Uрез=+12 В.
- Многофункциональный гальванически развязанный импульсный выход.
- Счетчик работает в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей (суммирование по модулю).
- Автоматическая самодиагностика с индикацией ошибок.
- 2 электронных пломбы.
- Фиксация воздействия магнитным полем.
- Подсветка ЖКИ.
- Возможность встраивания протоколов DLMS COSEM, Mbus, ModBus.
Технические характеристики
| Интерфейсы связи | оптопорт, RS-485, GSM/GPRS |
| Номинальное напряжение, В | 3 х 230 / 400 |
| Установленный диапазон рабочих напряжений, В | 207... 253 (при Uном=230) |
| Расширенный рабочий диапазон напряжений, В | 184... 264 |
| Предельный рабочий диапазон напряжений, В | 0... 264 |
| Номинальный (максимальный) ток, А | 5 (10) |
| Частота сети, Гц | 49... 51 |
| Дополнительная потребляемая полная мощность счетчика с установленным модулем интерфейса RS-485 не более, Вт/В*А | 4 / 5 |
| Напряжение внешнего резервного питания, В | +12 B |
| Полная мощность, потребляемая цепью тока, не более, В*А | 0,3 |
| Количество тарифов | 4 |
| Количество тарифных сезонов (месяцев) | 12 |
| Точность хода часов при t=20 ±5 °C, с./сутки | ±0,5 |
| Количество гальванически развязанных импульсных выходов |
1 - программируемый телеметрический |
| Сохранность данных при перерывах питания, лет |
40 (постоянная информация) / 10 (оперативная информация) |
| Защита информации | 2 уровня доступа и аппаратная защита памяти метрологических коэффициентов |
| Скорость обмена, бит/с. | 300 - 115200 |
| Самодиагностика счетчика | есть |
| Диапазон рабочих температур, °С | -45... +75 |
| Степень защиты корпуса от пыли и влаги | IP51 |
| Межповерочный интервал, лет | 16 |
| Средняя наработка на отказ, часов | 220000 |
| Срок службы не менее, лет | 30 |
| Вес изделия, не более, кг | 1,6 |
Структура условных обозначений
Меркурий 234 ARTM2-0x P, O, B, L2, R, G:
- Меркурий - торговая марка счетчика.
- 234 - серия счетчика.
- А - учет активной энергии прямого направления.
- R - учет реактивной энергии прямого и обратного направления.
- T - наличие внутреннего тарификатора.
- M - наличие сменных модулей, выход управления внешним УОН (выход реле).
- 2 - учет активной энергии обратного направления.
- 0X - модификации, подразделяемые по току, напряжению и классу точности.
- P - профиль мощности, фиксация магнитного воздействия, внешнее резервное питание, журнал отклонений напряжения и частоты, поквадрантный учёт реактивной энергии (без тарификации).
- О - внутреннее реле отключения / подключения нагрузки.
- B - подсветка ЖКИ.
- R - RS485, G - GSM/GPRS, L2 - модем PLC-II (индексы, определяющие вид дополнительных интерфейсов, в виде внешнего модуля).
Оптопорт и RS-485, имеющиеся у каждой модификации счетчика, обозначений не имеют.
Отсутствие символа в наименовании счетчика означает отсутствие соответствующей функции.
