Описание и характеристики

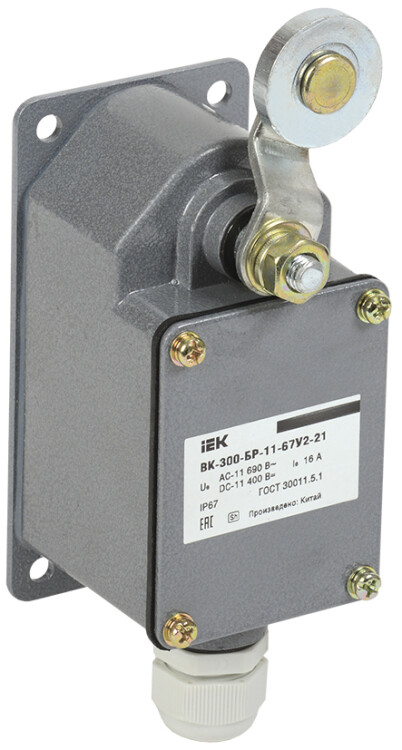

Выключатель концевой ВК-300-БР-11-67У2-21 IEK (рычаг с роликом, ход вправо, cамовозврат)
Концевой выключатель IEK ВК-300 предназначен для применения в электрических цепях управления, сигнализации и контроля относительного положения подвижных частей механизма в пространстве.
Используется для коммутации электрических цепей управления переменного и постоянного тока под воздействием управляющих упоров в определенных точках пути контролируемого объекта.
Выключатель выполнен в соответствии с требованиями ГОСТ 30011.5.1.
Преимущества
- Высокая коммутационная способность.
- Компактные габариты.
- Надежная фиксация проводников.

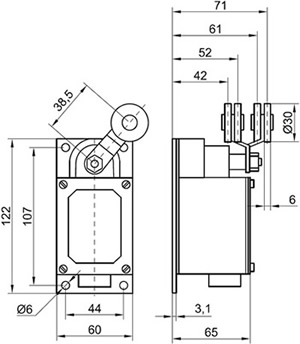

Размеры
Материалы и цвета
| Цвет корпуса | Серый |
| Материал корпуса | металл |
| Покрытие корпуса | порошковое |
| Материал контактной группы | медь с серебряным покрытием |
Технические характеристики
| Артикул | KV-1-300-1 |
| Номинальный рабочий ток Ie при АС-15 230 В, А | 16 |
| Тип включения / отключения | мгновенный переключатель |
| Номинальное напряжение переменного тока для категории применения АС-11, В | 230, 400, 690 |
| Номинальное напряжение постоянного тока для категории применения DС-11, В | 110, 220, 400 |
| Допустимое количество включений в час, не более | 600 |
| Максимальное сечение присоединяемых проводников, кв.мм | 2 х 1,5 или 1 х 2,5 |
| Тип привода | рычаг с роликом |
| Фиксация | ход вправо, самовозврат рычага |
| Контактная группа | 1з + 1р |
| Максимальная линейная скорость поворота приводного рычага, не более, м/с. | 100 |
| Механическая износостойкость, циклов включения / отключения | 1000000 |
| Рабочая температура окружающей среды, °С | -50... +50 |
| Степень защиты от пыли и влаги | IP67 (ГОСТ 14254, при установке сальника MG20) |
| Климатическое исполение и категория размещения | У2 (ГОСТ 15150) |
| В комплекте | сальник MG20 для ввода внешних проводов |
| Срок службы, не менее, лет | 10 |
Требования безопасности
Эксплуатировать выключатель разрешается только при наличии защитного заземления.
Заземление осуществляется через зажим защитного заземления
, расположенный на корпусе выключателя.
