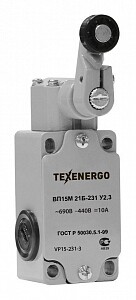

Выключатель путевой ВП15М 21Б-231-54У2.3 Texenergo (рычаг с роликом, IP54)
Выключатели путевые ВП15М предназначены для коммутации электрических цепей управления переменного тока напряжением до 690 В частотой 50 Гц и постоянного тока напряжением до 440 В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.
Размеры и вес
| Длина изделия общая, мм |
129 |
| Ширина изделия, мм |
40 |
| Высота изделия, мм |
60 |
| Вес изделия, кг |
0,26 |
Материалы и цвета
| Цвет корпуса |
Серый |
| Материал корпуса |
силумин |
Технические характерстики
| Артикул |
te00120065 |
| Тип изделия |
выключатель концевой (путевой) |
| Конструктивное исполнение приводного элемента |
рычаг с роликом с переменным углом |
| Действие выключателя |
полумгновенного действия |
| Количество полюсов |
2 |
| Контакты |
1з+1р |
| Номинальное напряжение переменного тока, В |
до 690 |
| Частота тока, Гц |
50 |
| Номинальное напряжение постоянного тока, В |
до 440 |
| Номинальный коммутируемый ток In, А |
10 (АС-11, 220 В) |
| Усилие прямого срабатывания, Н |
30 |
| Прямой рабочий ход, градусов |
22 |
| Дополнительный ход, не более, градусов |
60 |
| Механическая износостойкость 1 х 106, циклов В-О |
12,5 |
| Коммутационная износостойкость 1 х 106, циклов В-О |
1 - на переменном токе / 1,6 - на постоянном токе |
| Степень защиты от пыли и влаги |
IP54 |
| Климатическое исполнение и категория размещения |
У2 |
