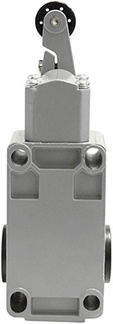

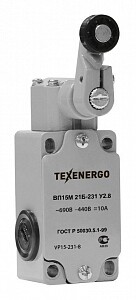

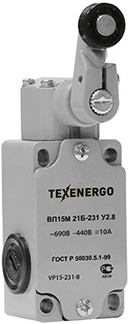

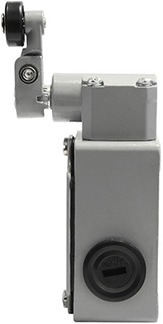

Выключатель путевой ВП15М 21Б-231-54 У2.8 (рычаг с роликом, IP54)
Выключатели концевые мгновенного действия серии ВП15 предназначены для применения в электрических цепях управления, сигнализации и контроля относительного положения подвижных частей механизма в пространстве.
Размеры и вес
| Высота корпуса, мм |
130 |
| Ширина корпуса, мм |
65 |
| Высота корпуса, мм |
40 |
| Вес изделия, г |
220 |
Технические характеристики
| Артикул |
VP15-231-8 |
| Тип изделия |
выключатель путевой |
| Вид привода |
рычаг с роликом |
| Тип срабатывания |
прямого действия |
| Количество полюсов |
2 |
| Способ крепления |
базовый |
| Номнальное рабочее напряжение переменного тока, В |
АС 690 |
| Номинальная частота тока, Гц |
50 |
| Номинальное рабочее напряжение постоянного тока, В |
DC 440 |
| Номинальный ток, А |
10 |
| Контакты |
1з + 1р |
| Группа коммутационной износостойкости |
Б |
| Степень защиты от пыли и влаги |
IP54 |
| Климатическое исполнение и категория размещения |
У2 |
| Стандарты |
ГОСТ Р 50030.5.1-99 |
Схема электрическая
