Описание и характеристики

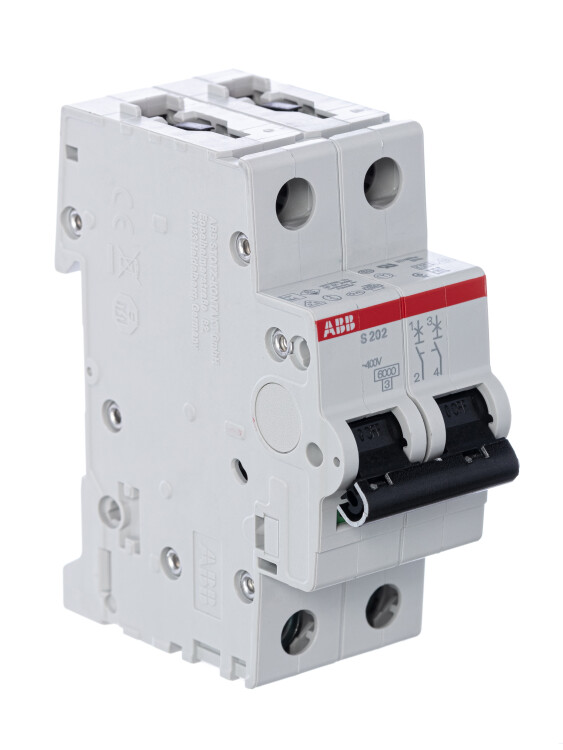

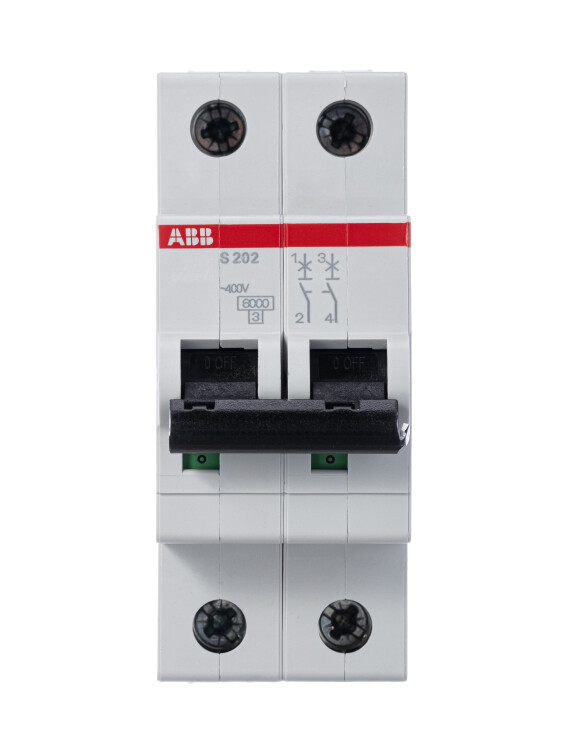

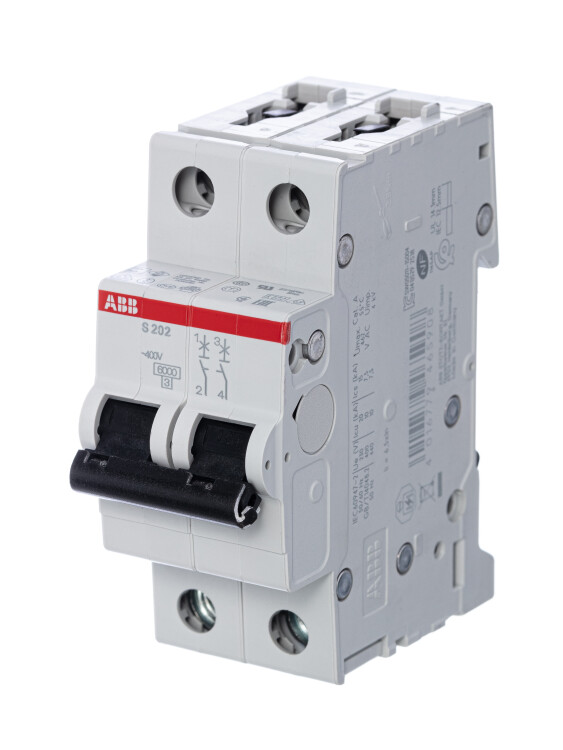

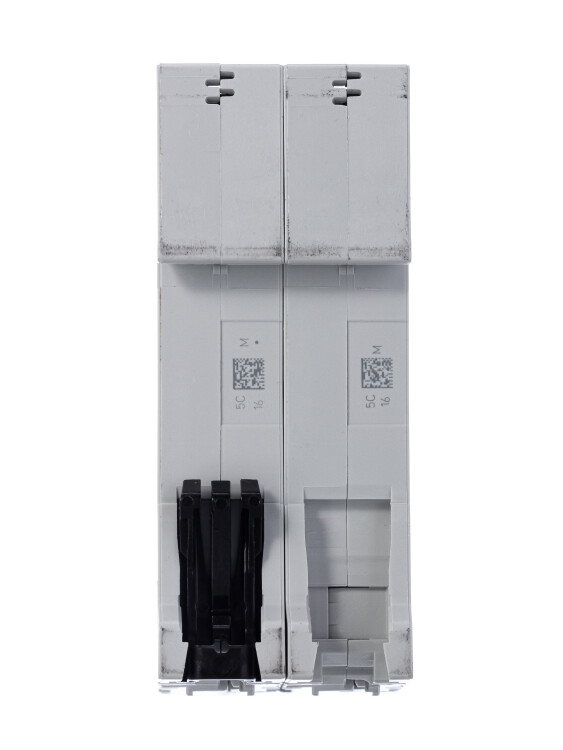

Автоматический выключатель ABB S202-С50 (2Р, 50 А, характеристика срабатывания С, 6 кА)
Модульные автоматические выключатели ABB System Pro M Compact серии S200 предназначены для установки в жилых помещениях, на коммерческих и промышленных объектах.
Автоматы с характеристикой срабатывания С применяются для защиты цепей от перегрузок и коротких замыканий, защиты резистивных и индуктивных нагрузок с низким импульсным током.
Соответствуют стандартам IEC/EN 60898, IEC/EN 60947-2.
Преимущества
- Корпус из термопласта, устойчивого к механическим повреждениям.
- Увеличенное сечение клемм до 35 кв.мм.
- Дополнительная защита от случайного прикосновения к клеммам.
- Лазерное нанесение маркировки.
- Наличие индикации состояния контактов.
Размеры и вес
| Высота корпуса, мм | 88 |
| Ширина корпуса, мм | 35 |
| Глубина корпуса, мм | 69 |
| Вес изделия нетто, г | 250 |
Технические характеристики
| Артикул | 2CDS252001R0504 |
| Тип изделия | выключатель автоматический |
| Количество полюсов | 2P |
| Число защищенных полюсов | 2 |
| Модульная ширина (шаг 18 мм) | 2 |
| Номинальное рабочее напряжение Ue, В | АС 400 |
| Номинальная частота тока, Гц | 50 / 60 |
| Характеристика срабатывания | С |
| Номинальная отключающая способность Icn, кА | 6 |
| Номинальный ток In, А | 50 |
| Номинальное выдерживаемое импульсное напряжение Uimp, кВ | 4 |
| Номинальное напряжение изоляции Ui, В | АС 250 (фаза - земля) / АС 500 (фаза - фаза) |
| Рассеиваемая мощность, Вт | 6,5 |
| Механическая износостойкость, циклов | 20000 |
| Вибростойкость | 30g - 3 удара длительностью 11 мс. |
| Категория перенапряжения | III |
| Диапазон рабочих температур, °C | -25... +55 |
| Степень защиты от пыли и влаги | IP20 (открытый корпус) / IP40 (в корпусе с крышкой) |
| Степень загрязнения | 3 |
| Способ монтажа | на DIN-рейку 35 мм |
| Положение монтажа | произвольное |
| Подключение питания | сверху или снизу |
| Клеммы | цилиндрические двунаправленные с защитой от неправильного монтажа |
| Момент затяжки, Н*м | 2,8 |
| Возможность присоединения дополнительного оборудования | есть |
