Описание и характеристики

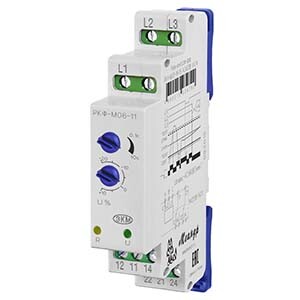

Реле контроля фаз РКФ-М06-11-15-АС400В (общепромышленное исполнение)
Реле контроля фаз РКФ-М06-11-15 предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали).
Реле контролирует порядок чередования фаз, обрыв и "слипание" фаз, асимметрию напряжения, превышение напряжения выше фиксированного значения, снижение напряжения ниже установленного порога.
Реле изготовлено по ТУ 3425-003-31928807-2014.
Питание реле осуществляется от контролируемой сети.
Функциональные особенности
- Контроль обрыва фазы.
- Контроль "слипания" фаз.
- Контроль порядка чередования фаз
- Контроль ассиметрии фаз > 30 %.
- Контроль повышения напряжения (фиксированный порог на превышение напряжения) 1,3 Uном.
- Контроль снижения напряжения (регулируемый нижний порог отключения 0,8... 1,1 Uном).
- Регулируемая задержка срабатывания: 0,1 - 10 сек.
Габаритные размеры

Особенности конструкции
- Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей.
- Крепление осуществляется на монтажную din-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность.
- Для установки реле на ровную поверхность фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса.
- Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 кв.мм.
- На лицевой панели прибора расположены: поворотный переключатель времени срабатывания, поворотный переключатель порога срабатывания Uф%, зелёный индикатор U наличия напряжения питания, жёлтый индикатор R включения встроенного исполнительного реле.
Технические характеристики
| Номинальное напряжение Uном (50 Гц), В | 400 | |||
| Минимальное допустимое линейное напряжение, В | 200 | |||
| Максимальное допустимое линейное напряжение, В | 540 | |||
| Пределы регулирования нижнего порога срабатывания, В | 0,8... 1,1 Uном | |||
| Потребляемая мощность, не более, ВА | 2 | |||
| Погрешность отсчета порога срабатывания, В | 0,05 Uном | |||
| Погрешность установки порога срабатывания, % | ±5 Uном | |||
| Гистерезис напряжения порога срабатывания, В | 0,02 Uном | |||
| Время выключения встроенного реле: | ||||
| при снижении напряжения ниже 0,8...1,1 Uном, сек. | 0,1 - 10 | |||
| при обрыве одной фазы, сек. | 0,1 - 10 | |||
| при обрыве двух или трех фаз, сек. | 0,1 | |||
| при обратном порядке чередования фаз, сек. | 0,1 | |||
| при "слипании" фаз, сек. | 0,1 - 10 | |||
| Превышение напряжения выше 1,3 Uном ±5 %, сек. | 0,1 | |||
| Погрешность времени срабатывания, не более, % | ±10 | |||
| Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1), А | 8 | |||
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1), ВА/Вт | 2000/240 | |||
| Максимальное коммутируемое напряжение, В | 400 (AC1/2A) | |||
| Максимальное напряжение между цепями питания и контактами реле, В | AC2000 (50 Гц - 1 мин.) | |||
| Механическая износостойкость, не менее, циклов | ![]() | |||
| Электрическая износостойкость, не менее, циклов | 100000 | |||
| Количество и тип контактов | 2 переключающие группы | |||
| Температура хранения, °С | -40... +70 | |||
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ L1-L2) | |||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 | |||
| Степень защиты от пыли и влаги по корпусу / по клеммам по ГОСТ 14254-96 | IP40 / IP20 | |||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |||
| Относительная влажность воздуха, % | до 80 (при 250 °C) | |||
| Высота над уровнем моря, м | до 2000 | |||
| Рабочее положение в пространстве | произвольное | |||
| Режим работы | круголосуточный | |||
| Масса, не более, кг | 0,07 | |||
Работа реле
- Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле.
- Выходные контакты реле подключаются к схеме управления.
- Если реле подключено правильно, горят зелёный и жёлтый индикаторы.
Если горит только зелёный индикатор, следует проверить напряжение на клеммах и правильность порядка чередования подключённых фаз. - При подаче питания на реле загорается зелёный индикатор U и осуществляется проверка всех контролируемых параметров.
Если все параметры в норме, включается встроенное исполнительное реле (контакты реле 11 - 12 и 21 - 22 размыкаются, контакты реле 11 - 14 и 21, 24 замыкаются) и загорается жёлтый индикатор R. - При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения, равного 1,3 Uном, реле выключается без отсчёта установленной задержки времени срабатывания.
- При отклонении Uном от значения установленного порога, при асимметрии фаз, при "слипании" фаз или при обрыве одной фазы реле выключается через время t, установленное пользователем.
- При возвращении параметров в норму реле включается без задержки.
Диаграмма работы реле

t - установленная выдержка времени.
Схема подключения реле
