Описание и характеристики

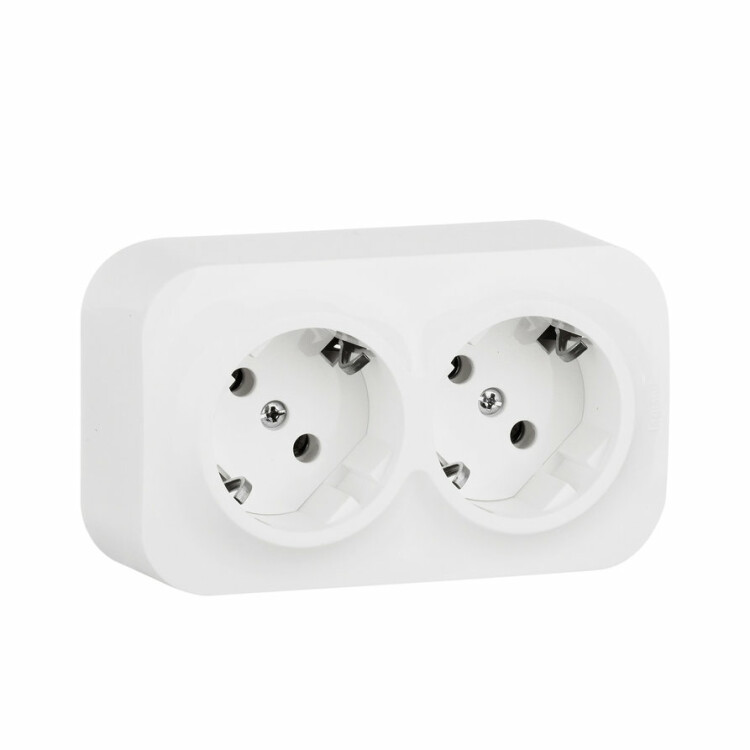

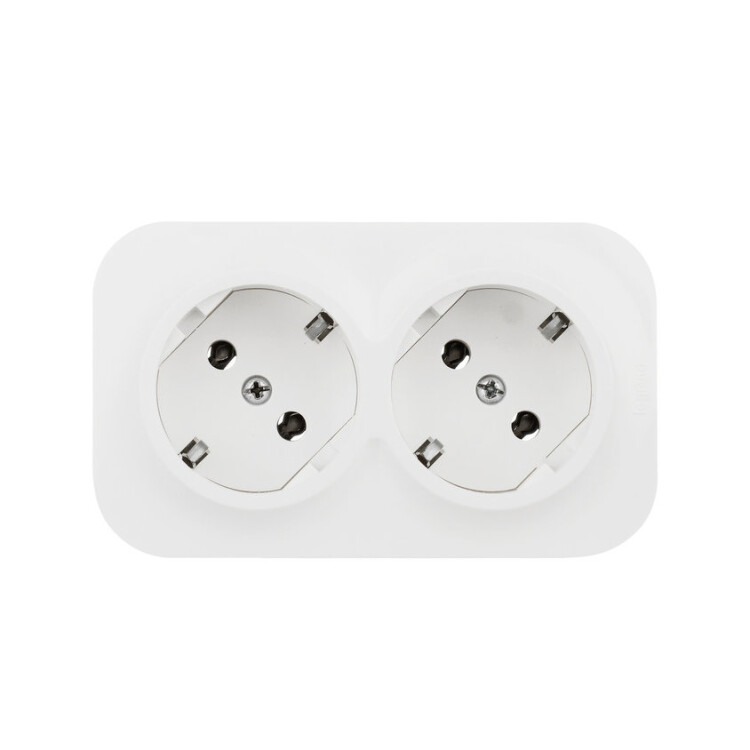

Розетка двухместная Legrand 782213 Quteo (16 А, IP20) открытой установки, с заземлением, белый
Legrand Quteo - универсальное решение для всех типов зданий, благодаря использованию энергоэффективных технологий, компактной форме и возможности накладного монтажа на любой тип стен.
Эргономичный, лаконичный дизайн для любых современных интерьеров.
Электроустановочные изделия серии Quteo подходят для установки как в жилых (квартиры, коттеджи, террасы), так и общественных, коммерческих помещениях (офисы, учреждения, магазины).

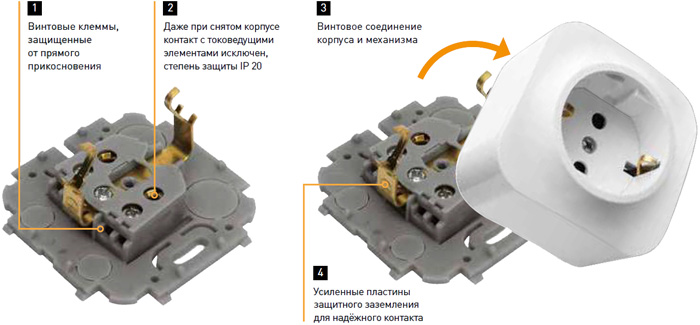

Преимущества
- Двойные винтовые клеммы упрощают последовательное подключение механизмов, защищены от прямого прикосновения.
- При снятом корпусе контакт с токоведущими элементами исключен.
- Традиционное винтовое соединение корпуса и механизма обеспечивает надежность крепления и дополнительную стойкость изделия к механическим нагрузкам.
- Усиленные латунные пластины обеспечивают надежный контакт в цепи защитного заземления при многократных коммутациях.

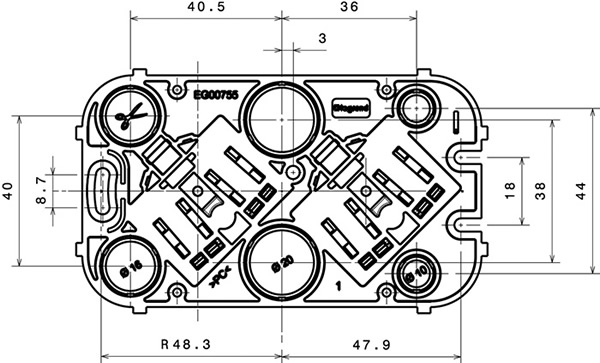

Размеры
| Ширина корпуса, мм | 65 |
| Длина корпуса, мм | 110 |
| Глубина корпуса, мм | 38,6 |
Материалы и цвета
| Цвет корпуса | Белый |
| Тип поверхности корпуса | глянцевый |
| Материал корпуса | ABS пластик |
| Материал суппорта | поликарбонат |
Особенности конструкции
- Безопасное подключение.
- Конструкция и прочный материал суппорта гарантируют надежность фиксации.
Технические характеристики
| Тип изделия | розетка силовая с заземляющими контактами, без защитных шторок |
| Конструктивное исполнение | в сборе с корпусом |
| Количество гнезд | 2 |
| Напряжение, В | АС 250 |
| Частота тока, гц | 50 |
| Номинальный ток, А | 16 |
| Тип монтажа | открытая установка |
| Ориентация монтажа | горизонтальная, вертикальная |
| Способ крепления | винты |
| Тип зажимов | винтовой |
| Степень защиты от пыли и влаги | IP20 |
Монтаж
- Монтаж с кабельными каналами.
Вырежьте кабельный ввод необходимого сечения в корпусе изделия по преднарезанному контуру.
Подключите провода к механизму, установите корпус и лицевую панель.

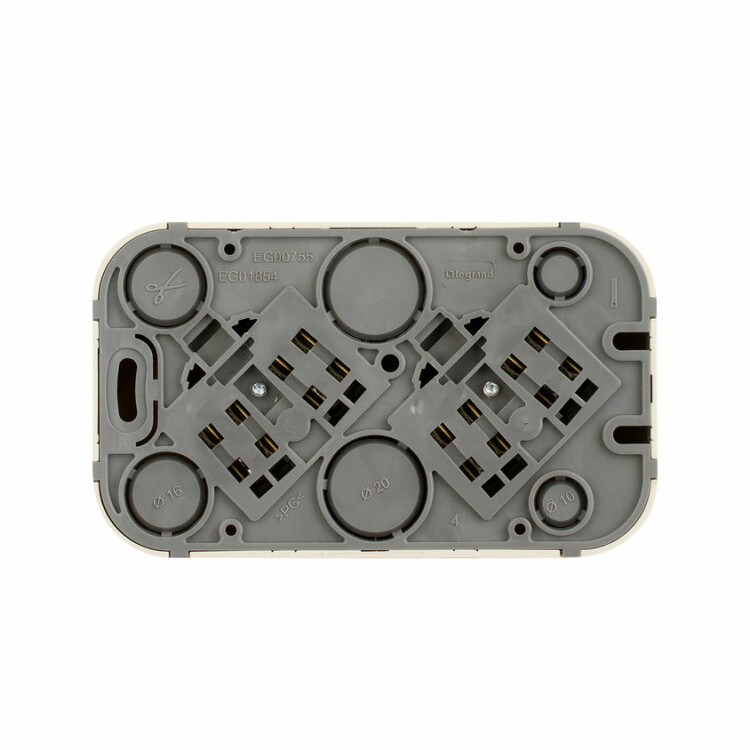

- Подключение к проводке, скрытой в стене.
Снимите корпус изделия.
На суппорте удалите заглушку с одного из 4 кабельных вводов.
Осуществите подключение проводки к контактам механизма.
